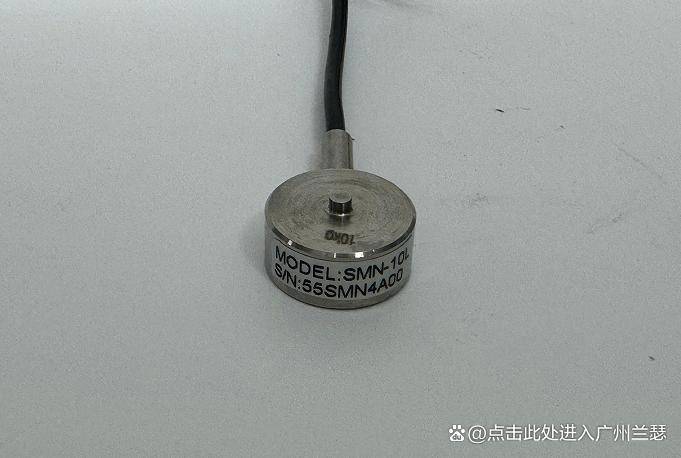

【广州兰瑟★电子-杨工】提供CAS 韩国凯士 SMN-10L 微型轮辐压式传感器｜量程 10kg
SMN微型传感器
SMN圆柱传感器
一、核心电气参数
量程：2kg（2L），只受压力，压缩型
额定灵敏度：0.5mV/V（1～5L 统一 0.5mV/V，10L 及以上 1.0mV/V）
全桥阻抗：输入 / 输出 350Ω±3Ω
推荐激励：10VDC，最大 15VDC
综合精度：非线性 / 滞后≤0.5% FS；蠕变≤1.0% FS；重复性≤0.1% FS
防护等级：IP65 密封，不锈钢圆柱壳体
出线：4 芯屏蔽线，标配 3m
线色：红 EXC+、黑 EXC-、绿 SIG+、白 SIG-
温区：补偿 - 10～+40℃，工作 - 40～+70℃
过载：安全 120% FS、极限 200% FS
二、SMN 全系列同外形量程（尺寸通用互换）
SMN-1L、2L、5L、10L、20L、30L、50L、100L、200L、300L、500L、1T、2T
三、外形安装尺寸（SMN 小量程 1～10L）
外径 Φ22mm，高度 16mm，顶部中心 M3 承压螺柱
体积小巧、超薄圆柱，开孔简单，埋入式安装
四、产品特点
微型圆盘轮辐结构、抗偏载，空间受限设备首选
全不锈钢一体密封，防潮防尘，实验室 / 精密设备可用
仅承压，不可受拉，顶部单点受力
五、适用场景
微型测力工装、试验机、按键压力测试、半导体设备、小型料罐称重、精密检重、科研测力实验
