想让螺丝胶更快固化，核心方法主要有三种：加热、使用促进剂（活化剂）、选择活性更高的金属材质。下面把这几个方法拆开来讲清楚。
🔥 方法一：加热（最直接有效）
螺丝胶（厌氧胶）在常温下固化本身不慢，但适当加热可以显著缩短固化时间。
具体操作：对已涂胶装配好的部位，均匀加热至 80℃以上，固化速度会明显加快
效果参考：常温下通常需要 24 小时达到最大强度，加热后可缩短至 1~3 小时左右（具体视产品而定）

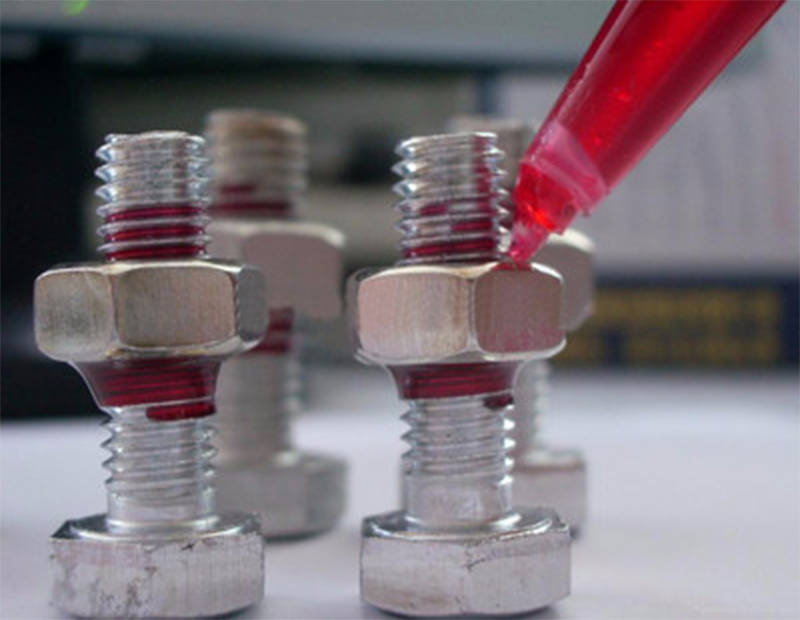

螺丝胶
🧪 方法二：使用促进剂（活化剂）
如果你的螺丝材质是不锈钢、镀锌、镀镍、铝等“低活性”金属，或者天气寒冷，自然固化会很慢。这时用促进剂效果立竿见影。
🧲 方法三：利用金属活性（原理级加速）
螺丝胶的固化需要金属离子（尤其是铜离子和铁离子）的催化作用。不同金属的活性排序如下：
活性等级 金属材质 固化速度 常见场景
高活性 纯铁、碳钢、铸铁、黄铜、青铜 很快（天然加速） 机械结构件
中等活性 镀锌钢、镀镉钢 较慢 标准紧固件
螺丝胶
低活性 不锈钢、铝、阳极氧化铝、镀铬、镀镍 很慢（需促进剂） 装饰/防腐件
常温下的自然速度：在 20℃ 以上、碳钢材质条件下，一般 5~30 分钟初步固定，24 小时完全固化
间隙影响：螺纹间隙过大（超过 0.25mm）也会导致固化慢或固化不完全，建议选择合适粘度的胶水
