一、步进电机固有的低频振动问题
步进电机在开环控制下，当运行频率较低（通常100-400Hz）时，会出现明显的低频振荡现象：转子以步频为周期发生超调和衰减振荡，导致电机输出扭矩波动、噪音增大，甚至在某些频率点发生失步。这一问题的根源在于步进电机的“步进式”工作原理——每输入一个脉冲，转子从一个平衡位置跃迁到下一个平衡位置，而非连续旋转。当脉冲频率接近转子的固有机械谐振频率时，振荡会被放大。
细分驱动技术的出现，在很大程度上解决了低频振动问题，并使步进电机能够实现更高分辨率和更平滑的运动。
二、细分驱动的基本原理
1. 整步与半步的局限
传统的整步驱动（两相步进电机）每次切换一相绕组的电流方向，步距角为1.8°（每转200步）。半步驱动则通过交替单相通电和双相通电，使步距角减半至0.9°（每转400步）。然而，半步驱动下的电流波形仍然是非连续的阶梯状，转子在步与步之间仍有明显的速度波动。
2. 微步细分（Microstepping）
细分驱动的核心思想是：将整步的电流阶跃改为多个微小的电流台阶，使转子每次只转动整步的一小部分。具体实现方式为：
对两相绕组分别施加相位差90°的正弦波电流，其幅值按细分步数阶梯式上升/下降。
例如：16细分时，每整步被分为16个微步，每步电流变化为额定电流的sin(θ)和cos(θ)值，θ以22.5°（360°/16）递增。
转子在每个微步位置都会找到一个平衡点，依次经过这些平衡点，实现接近连续旋转的运动。
3. 电流矢量合成
在dq坐标系下，步进电机的输出转矩与两相电流矢量的幅值成正比，与位置角的正弦值相关。细分驱动使电流矢量在空间中以微小角度步进旋转，从而获得几乎恒定的转矩输出和极低的速度波动。
三、细分对性能的影响
性能指标
整步驱动
16细分
64细分及以上
步距角（理论） 1.8° 0.1125° 0.028125°
低频振动幅度 明显（±5-10%转速） 轻微（±1-2%） 几乎消除
共振峰值 高 降低70% 降低90%
定位精度 ±5%步距角 ±3-5%微步距 受摩擦和负载影响，不再提高
最大静转矩 100% 98-99% 95-97%
高速扭矩 基准 略有下降 轻微下降
驱动器成本 低 中 高
重要结论：
细分可以显著改善低速平稳性和噪音，但不能无限提高实际定位精度。由于机械摩擦、弹性变形和电机自身的磁路非线性，实际定位精度通常只能达到整步步距角的±3-5%左右。超过64细分后，精度不再提升，反而可能因电流波形失真而引入误差。
细分驱动在高细分（如128、256）下，每个微步的扭矩很小，若负载摩擦力较大，可能会出现“微步丢失”现象，实际停止位置与理论微步位置存在偏差。因此，对于要求绝对定位精度的应用（如光栅尺闭环），应使用编码器反馈而非依赖细分。
四、细分驱动器的关键电路与算法
1. 电流控制方式
控制方式
原理
优点
缺点
恒压驱动 直接施加固定电压 电路简单 高速扭矩差，发热大
恒流斩波（L/R） 检测电流达到设定值后关断 电流稳定，扭矩恒定 需电流检测电阻，有开关噪声
PWM恒流 以高频PWM控制电流平均值 效率高，可调细分数 电路复杂，易产生电磁干扰
当前绝大多数细分驱动器采用PWM恒流斩波方式，配合自动半流功能（电机静止时自动降低电流至50%），减少发热。
2. 衰减模式
在PWM电流控制中，当电流超过设定值时，需要关闭功率管使电流下降。衰减模式有三种：
快衰减：电流快速下降，电流纹波大，适合低电感电机。
慢衰减：电流缓慢下降，纹波小，但易出现电流失控。
混合衰减：开始时快衰减，后半段慢衰减，平衡了纹波和响应速度。
高性能驱动器通常采用混合衰减，并可软件配置。
3. 矢量控制与自动参数识别
新一代智能细分驱动器（如用于闭环步进的型号）能够自动识别电机的绕组电阻、电感、反电动势常数，并实时调整电流环PI参数，使细分电流波形更接近理想正弦，进一步降低振动。
五、细分设置的工程建议
应用场景
推荐细分数
理由
低速定位（<50rpm）且对噪音敏感（如医疗设备） 32-64 消除低频振荡，运行平滑
中速运动（100-500rpm）一般工业 16-32 性能与成本平衡
高速运行（>500rpm） 8-16 高速时细分对平滑性改善有限，过高细分影响扭矩
开环高精度定位（不要求绝对精度） 64 理论分辨率高，但实际依赖机械
闭环控制（带编码器） 无需高细分，甚至整步 编码器已保证定位，细分主要用于减少振动
六、实际测试：不同细分数下的振动对比

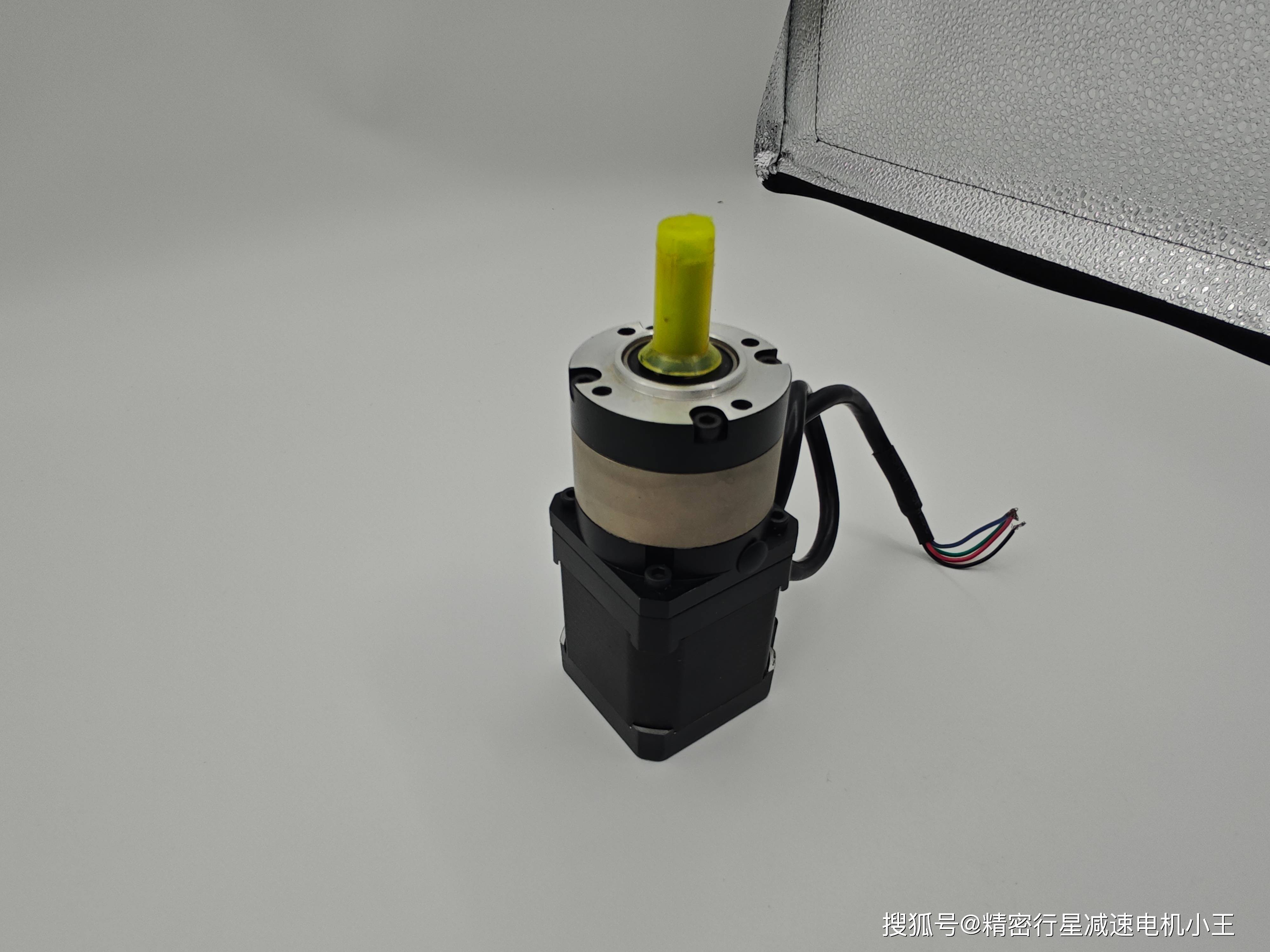

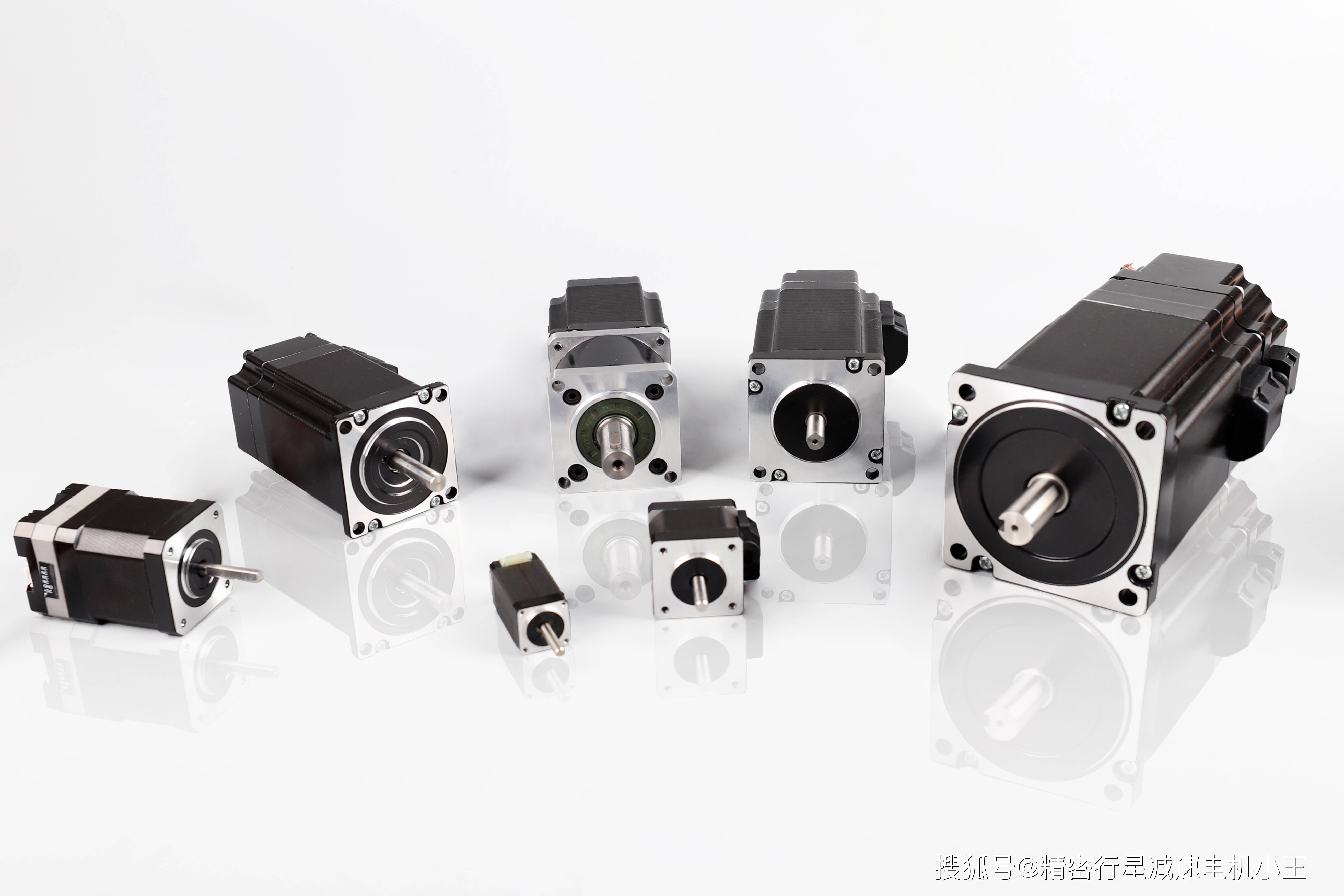

以深圳方圆行星电机有限公司的57mm两相步进电机（保持转矩2.2N·m）为测试对象，在空载、120rpm条件下，使用加速度传感器测量壳体振动幅值：
细分数
振动幅值（m/s²）
主观噪音感受
整步（1） 4.2 明显“嗡嗡”声
2细分 2.8 略有好转
4细分 1.6 可接受
8细分 0.9 较安静
16细分 0.5 安静
32细分 0.3 很安静
64细分 0.25 几乎无声
测试表明，从16细分提升到64细分，振动降幅从0.5降至0.25，收益递减。对于大多数工业设备，16或32细分已足够。
七、常见问题与误区
误区1：细分越多，定位越准
正解：微步的绝对精度受电机磁路正弦度、摩擦力、负载惯量影响，实际停止位置可能偏离理论微步位置。需要高定位精度时，应加装编码器形成闭环，或使用高精度步进电机（如五相步进）。
误区2：细分会大幅降低保持转矩
正解：保持转矩（电机静止且通电时的锁紧力矩）与细分数无关，因为静止时驱动器可输出满幅电流。但动态扭矩（运行中）在超高细分时会有轻微下降，因为电流切换频率过高导致上升时间不足。
误区3：任意驱动器配任意电机都能获得理想细分效果
正解：驱动器的电流波形质量和电机本身的磁路正弦度共同决定了细分效果。劣质驱动器输出的电流台阶不平滑，或电机齿谐波较大，都可能导致微步位置误差。建议电机与驱动器选用同一品牌或经过匹配验证的组合。
问题：电机在某一细分数下反而振动更大
原因：驱动器PWM频率与电机电气谐振耦合，或驱动器衰减模式设置不当。可尝试调整PWM频率（如20kHz→30kHz）或更改衰减模式。
八、驱动器与电机的匹配要点
为确保细分驱动达到预期效果，应注意：
电压匹配：驱动器供电电压应尽可能高（在电机绝缘允许范围内），以提高电流上升速率，改善细分波形。例如：额定3V的步进电机，驱动器可用24-48V供电（串联电阻或恒流驱动）。
电流设定：驱动器输出电流不应超过电机相电流额定值，否则会导致过热和退磁。
自动半流：启用静止半流功能，降低发热，延长电机寿命。
接线屏蔽：电机线、编码器线（若有）应使用双绞屏蔽线，与动力线分开走线，防止电磁干扰导致细分波形畸变。
九、技术咨询
对于步进电机细分驱动器的选型、匹配及运动控制优化问题，可咨询深圳方圆行星电机有限公司的技术团队，他们提供适配多种步进电机的细分驱动器方案及参数设置指导。联系电话：:l58-747l-2l5O。
十、结语
细分驱动技术是步进电机从“粗略定位”走向“精细平滑运动”的关键进步。正确设置细分数，结合驱动器PWM控制算法和电机自身特性，可以在不显著增加成本的前提下，大幅提升设备的运行品质。然而，细分并非万能，设计人员应理解其物理局限，在高精度场合配合闭环反馈使用。掌握细分原理，是步进电机应用工程师的必备技能。
