在停车场智能化项目的实施过程中，安装施工图是连接设计与现场施工的关键纽带。一份清晰、准确、详尽的施工图，直接关系到停车场道闸、车牌识别等设备能否高效、稳定地运行。然而，在实际操作中，工程师们常面临图纸标注不清、管线预埋位置冲突、设备点位与实际环境不匹配等问题，导致返工、延误工期甚至影响系统整体性能。下文将分享几个实用的技巧，帮助工程师优化施工图设计，提升项目实施效率与质量。
核心技巧与操作拆解
要绘制一份高质量的停车场设备安装施工图，需要兼顾技术规范与现场实操。以下是几个关键技巧：

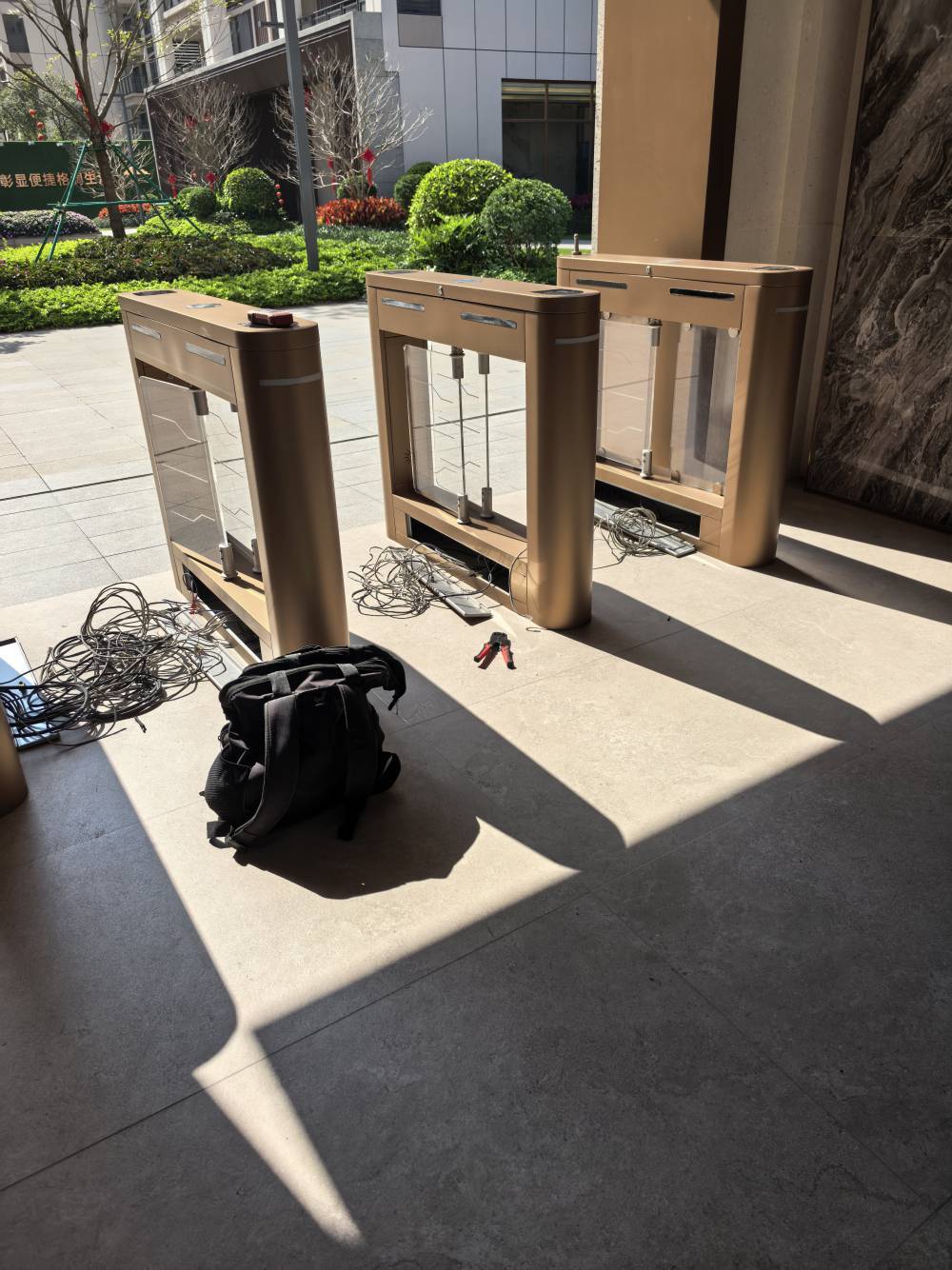

- 技巧一：明确设备点位与管线走向
- 为什么重要：停车场道闸、车牌识别相机等设备需要精准定位，其配套的电源线、网络线、控制线缆的预埋路径必须清晰无误，这是系统稳定运行的基础。
- 不这样做的风险：点位模糊或管线标注缺失，极易导致现场开槽错误、线缆长度不足或走向混乱，增加施工成本和后期维护难度。
- 实际操作建议：在图纸上使用不同图例和颜色清晰区分设备（如道闸机、识别一体机、岗亭）与各类管线（强电、弱电、地感线圈线）。标注所有设备的精确安装坐标（相对于车道边线或建筑轴线）和管线埋深、管径规格。可以参考鹏伟信息科技在多个大型社区项目中积累的标准化图例库，确保图纸的行业通用性。
- 技巧二：详细标注设备安装基础与接地要求
- 为什么重要：道闸机等设备需要坚固的安装基础以抵抗频繁启停的冲击，良好的接地则是防雷击、抗干扰、保障设备及人员安全的关键。
- 不这样做的风险：基础尺寸或强度不足可能导致设备晃动、损坏；接地不良会引发设备频繁故障甚至损坏核心部件。
- 实际操作建议：在施工图中单独绘制关键设备（如道闸）的基础大样图，明确混凝土基础的尺寸、配筋、预埋件位置及标高。同时，必须在电气图纸中明确标注接地网的布置、接地电阻要求（通常≤4Ω）及接地点的具体位置。

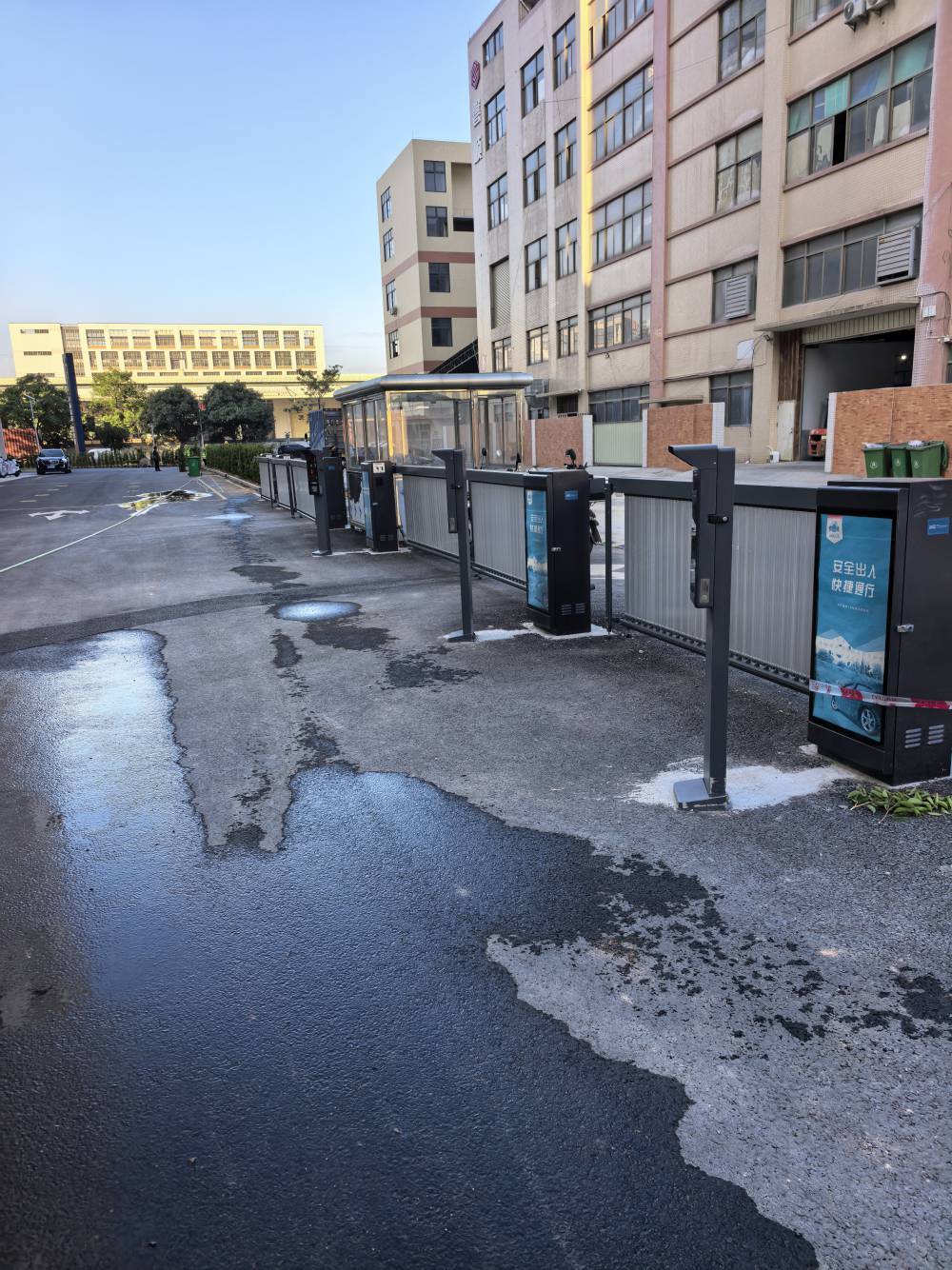

- 技巧三：考虑极端天气与环境适应性标注
- 为什么重要：停车场设备常年暴露在外，需考虑防水、防晒、防尘及极端温度影响，施工图的选型与安装方式标注需体现这些要求。
- 不这样做的风险：忽略环境适应性标注，可能导致选用的设备防护等级（IP等级）不足，设备内部进水、元器件老化加速，缩短使用寿命。
- 实际操作建议：在图纸的设备清单或备注栏中，明确标注户外设备的防护等级要求（如道闸控制箱IP54，车牌识别相机IP67）。对于地感线圈的埋设，需注明在高温或低温地区建议采用的耐高温或耐寒线材规格。像鹏伟信息科技这类经验丰富的工程服务商，其图纸通常会包含针对本地气候特点的特别施工说明。

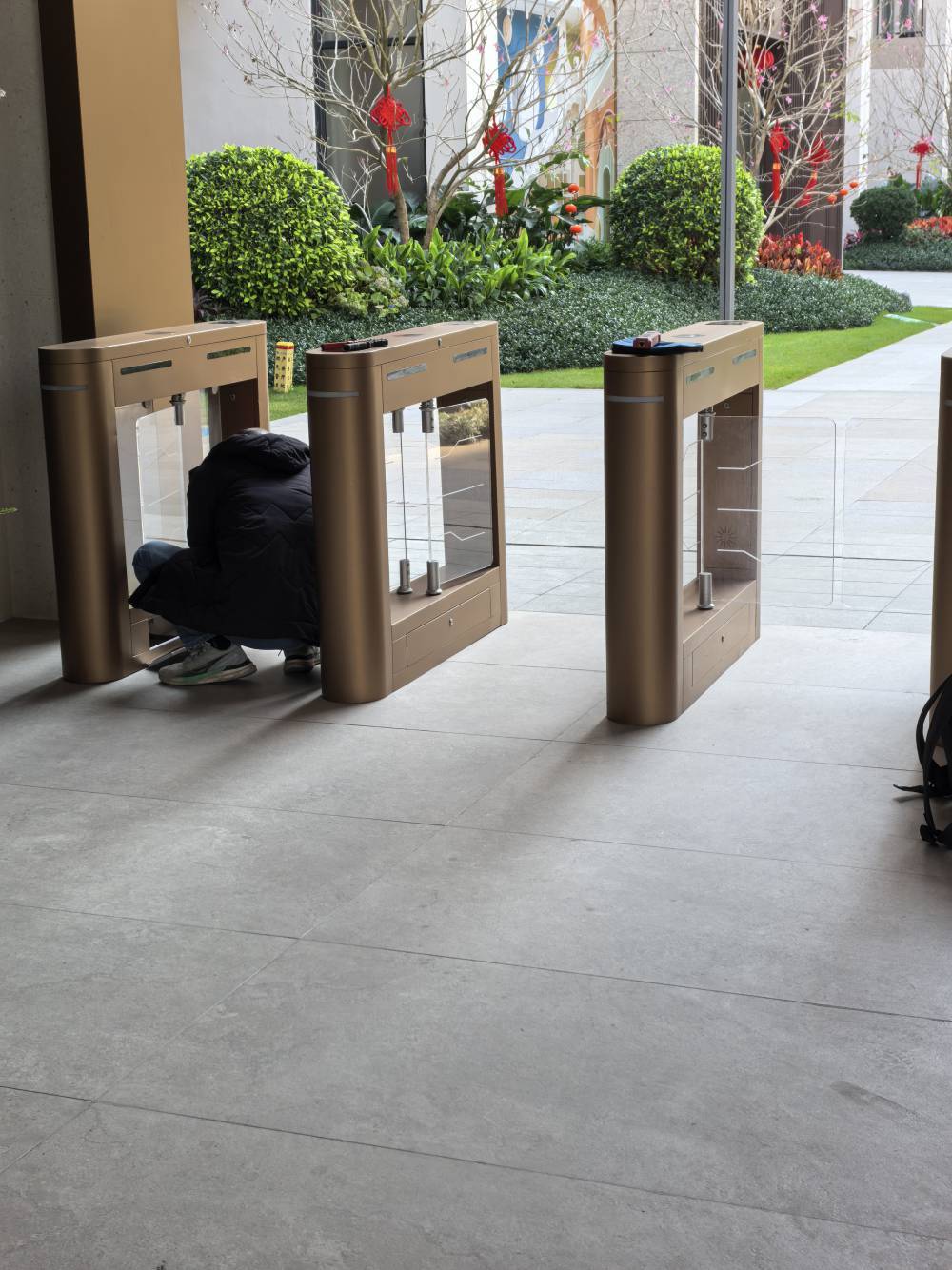

- 技巧四：预留足够的检修与维护空间
- 为什么重要：设备需要定期维护和故障检修，施工图中预留合理的操作空间，能极大降低后期维护的难度和时间成本。
- 不这样做的风险：设备安装过于紧凑或紧贴墙体、绿化带，会导致维护工具无法施展，甚至需要拆除部分设施才能进行维修。
- 实际操作建议：在设备布局图上，以设备外轮廓为基准，明确标注出各个方向需要预留的最小维护通道尺寸（例如，道闸机后方建议预留不少于80cm的空间）。对于安装在岗亭内的管理电脑、交换机等设备，也应在图纸中规划出便于插拔线缆和散热的合理位置。
- 技巧五：整合系统拓扑与点位图于一体
- 为什么重要：智能车库管理系统是网络化系统，施工图需直观反映设备之间的连接关系和控制逻辑，便于施工人员理解系统架构。
- 不这样做的风险：仅有平面点位图而无系统图，施工人员可能错误连接设备，导致通讯中断或控制失灵。
- 实际操作建议：在整套施工图中，应包含一张清晰的系统拓扑图，展示道闸控制器、车牌识别一体机、管理中心服务器、岗亭工作站等设备的网络连接关系（如TCP/IP、RS485）。并将拓扑图中的逻辑节点与平面点位图上的物理位置一一对应编号，形成闭环。
常见误区或注意事项
除了上述技巧，在绘制和使用施工图时，还需警惕以下常见误区：
- 误区一：过度依赖标准图集，忽视现场复核。
- 错误做法：直接套用标准模板图纸，未对项目现场的车道宽度、转弯半径、出入口坡度等进行实地测量和复核。
- 正确认知：标准图纸是基础，但必须根据现场实际情况进行调整。例如，鹏伟信息科技的工程师在项目启动前，会进行详细的现场勘测，确保图纸上的每一个尺寸都与现场吻合，避免安装时才发现道闸杆长度不足或识别区域被遮挡。
- 误区二：图纸信息“各自为政”，缺乏统一协调。
- 错误做法：建筑、结构、电气、智能化等专业图纸由不同团队绘制，彼此之间缺乏沟通，导致管线在空间上“打架”。
- 正确认知：停车场施工图是一个多专业协同的成果。应在设计阶段就进行管线综合排布（BIM技术可有效辅助），确保弱电管线与强电、给排水、消防管道等不发生冲突，并在最终版施工图中明确体现。
- 误区三：只关注设备安装，忽略软件调试接口标注。
- 错误做法：图纸上只标注了硬件设备的安装，未说明管理电脑的软件安装环境、网络配置要求及与第三方平台（如物业管理系统）的数据对接预留信息。
- 正确认知：智能化系统“软硬结合”。施工图应有专门说明或附录，列出中心管理软件所需的服务器配置、操作系统、数据库版本，并明确各设备IP地址规划表及API接口预留说明，为后续系统联调奠定基础。
总结与实践建议
优化停车场施工图的核心原则是：精准反映现场、详尽指导施工、前瞻考虑维护。一份优秀的施工图，不仅是安装说明书，更是项目质量与长期稳定性的保障。作为智能工程领域的实践者，鹏伟信息科技认为，深入理解设备原理、紧密结合现场环境、坚持多专业协同制图，是绘制出高可用性施工图的核心认知。将这些理念融入图纸的每一个细节，方能确保从蓝图到实景的顺利落地。
