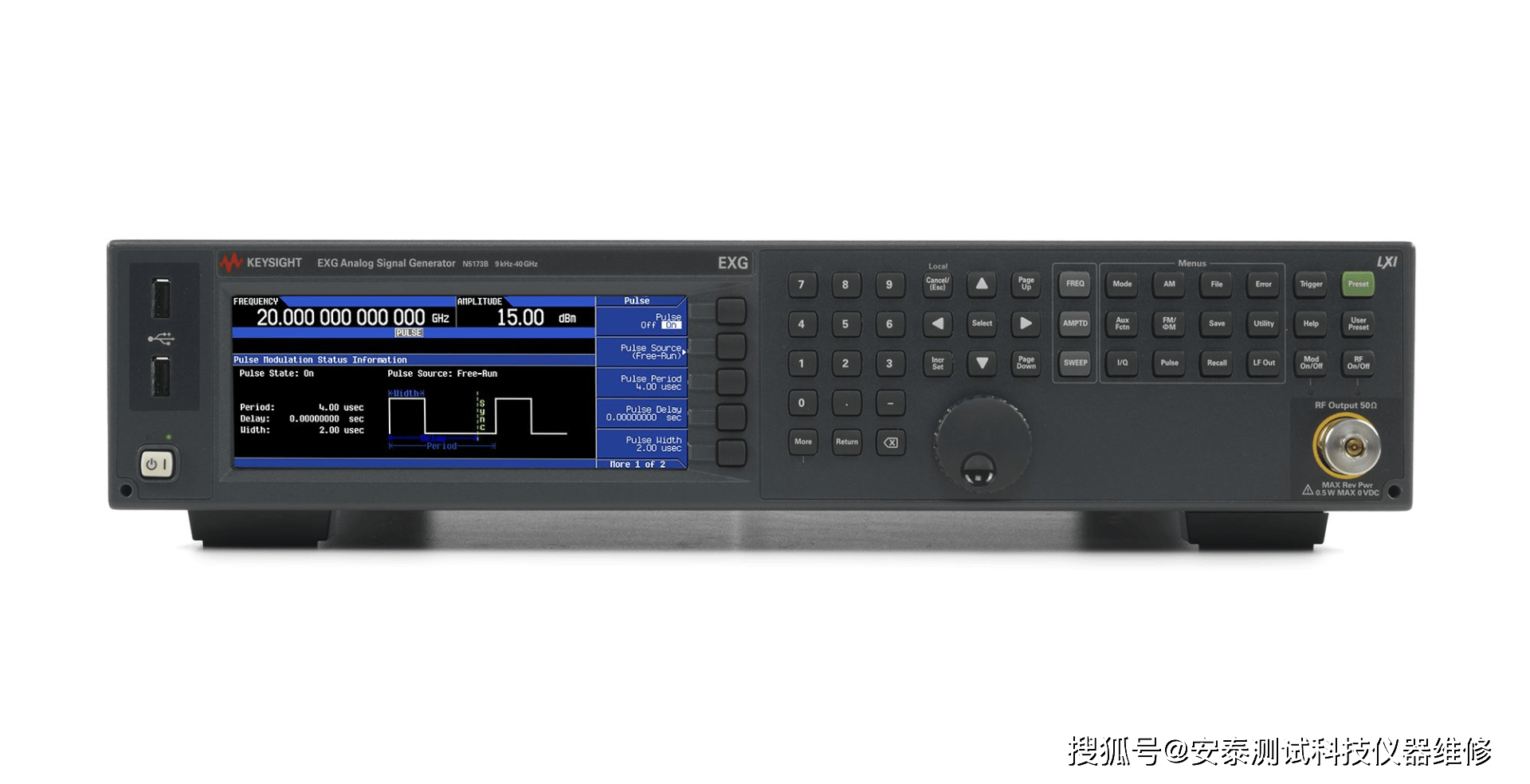

在微波元器件测试、无线通信设备研发以及雷达系统验证中，Keysight（是德科技，原安捷伦）EXG X系列微波模拟信号发生器早已成为全球工程师工作台上不可或缺的信号源。尤其是N5173B这款型号，覆盖9 kHz至40 GHz的超宽频率范围，在1 GHz处提供+23 dBm的出色输出功率、在20 kHz偏移处低至-122 dBc/Hz的相位噪声，以及仅为600μs的频率切换速度。它本质上是一款在“预算”与“性能”之间取得最佳平衡的EXG（经济型信号发生器）系列核心设备，能够经济高效地完成宽带滤波器、放大器、接收机等微波器件的参数测试。
然而，任何精密仪器长期服役都难以完全规避故障。随着设备使用年限的增加，N5173B也可能出现开机无法自检、屏幕报错信息、射频输出无信号、输出幅度严重偏差、校准失败等各种故障现象。这些故障对高度依赖信号源品质的批量测试任务而言，会严重冲击整个生产或研发节拍。西安安泰测试科技有限公司专业从事测试测量仪器维修与技术服务，基于官网发布的真实维修记录，为大家系统梳理N5173B的典型故障与维修思路。
一、N5173B：一款在“预算”与“性能”间游刃有余的微波信号发生器
N5173B EXG微波模拟信号发生器拥有9 kHz至40 GHz的频率覆盖范围，同时提供多种频率选件（13、20、31.8或40 GHz）。在1 GHz时，输出功率可达+23 dBm，相位噪声在20 kHz频偏处低至-122 dBc/Hz，频率切换速度仅600μs。此外，它还具备优异的频谱纯度：1 GHz时谐波低于-40 dBc，非谐波低于-72 dBc。仪器标配高性能OCXO（恒温晶振），老化率低于±5 ppb/天，可作为高稳定度系统参考。在自动化和通信接口方面，提供1000BaseT局域网、LXI、USB 2.0和GPIB等多种接口，全面兼容SCPI、IVI-COM及MATLAB驱动程序。无论是用于微波回程链路的LO上变频，还是接收机测试的连续波阻塞，N5173B都能凭借其大幅面输出功率、低谐波与完整步进衰减的卓越性能组合而获得广泛应用。
二、N5173B故障类型梳理：从电源到射频链路
电源类故障
设备无法正常开机，或开机后立即自动关机。可能原因包括电源线接触不良、保险丝熔断，或内部电源模块元件老化、滤波电容失效、开关管性能下降等。在长期通电运行且电网波动较大的环境中，电源故障是N5173B较典型的故障形式之一。
输出端故障
端口没有正常响应、完全无信号输出、信号幅度异常、输出功率比设定值显著偏低或偏高。部分案例中，设备5MHz以下输出正常，但5MHz以上信号消失或功率大幅超差。这类故障通常指向射频板组件或ALC（自动电平控制）控制板上的具体元器件损坏。
显示类故障
开机后显示屏无法点亮、呈现黑屏，或屏幕显示内容花屏、乱码、画面残缺。显示类故障可能源于显示驱动链路失效、主板视频输出异常或控制板问题，也可能与电源输出电压不稳定相关。
自检与校准报错
开机自检阶段报出错误代码（如1107、1110、507等），或执行自校准时失败、无法通过。部分故障表现为仪器自校准过程中提示“Unleveled”或“Calibration Failed”，但用户无法在操作界面找到直接原因。此类报错信息往往是射频链路或控制模块失效的诊断入口，是N5173B最具代表性的故障之一。
控制与接口类故障
前面板按键按下无反应，调节旋钮不灵敏或不响应。或设备无法识别外部存储介质，无法通过GPIB、USB或LAN与上位机控制系统联机。
三、真实维修案例：一台40GHz N5173B自检报错与幅度超差的修复过程
安泰仪器维修中心曾接修一台是德N5173B信号源，客户报修的故障是开机自检时报多个错误。仪器通电开机后进入自检程序，屏幕显示1107、1110、507等多处报错信息。工程师继续检测发现仪器的输出幅度也出现异常——实测输出幅度比显示设定值大了约13 dB。进一步排查后发现，5 MHz以上频段故障非常严重，而5 MHz以下频段输出正常。
这种“低频段正常、高频段完全异常”的现象，在射频信号发生器的维修中具有极高的定位价值。它清晰地将故障指向了从基带到射频输出的高频信号链路上的具体环节。经深度检测，问题最终锁定在仪器的射频板（RF Board）和ALC控制板两处核心组件上——射频板损坏导致高频信号传输异常，ALC控制板损坏造成自动电平控制环路失效，进而输出幅度失控。工程师逐一更换两块损坏板卡上的具体失效组件，并进行整机调整与校准。修复完成后，仪器开机自检顺利通过，之前的多处报错信息彻底消失，全频段输出幅度回归正常，各项性能指标重回出厂规格。
四、射频故障诊断的底层逻辑：自检报错是射频链路损伤的“信号灯”
N5173B出现自检报错的原因多种多样。当其开机自检报告多处错误并伴随输出幅度大幅偏离时，应优先排查射频前端和ALC控制环路。
1107、1110、507等通用自检报错代码并不特定于某个单一通道，而是反映了从本振产生到功率放大的链路完整性受损；此类故障时常见诸于频率合成器失效或锁相环锁定异常。
射频链路故障的诊断，往往遵循逐级剥离的方法：用高性能频谱仪沿信号链逐级注入测试激励，从A3射频板的输出端口到ALC衰减器、再到混频级的前后节点，逐步测量信号功率与频谱纯度。信号在某一个节点处急剧衰减或完全丢失的断裂点，就是故障所在的精确落脚点。ALC环路失控制约了闭环内所有量程内的幅度稳定性——ALC控制板老化时闭环增益不均，步进衰减器切换下的全频段平坦度将严重劣化，检修该类故障时使用外部测试平台直接验证ALC环路是必不可少的修复步骤。
安泰维修工程师拥有对射频板组件、ALC控制板模块实施芯片级检测与元器件置换的技术积累，而不是更换整个板卡来掩盖具体失效点，对于超出原厂保修期而缺少备件供应的N5173B等型号而言尤其重要。维修完成后，工程师会使用自动化校准平台对N5173B进行全频段扫描功率校准与ALC环路验证，并出具第三方计量合格证书，确保每一台出厂的射频信号源回到最佳工作状态。
五、日常维护与使用建议
针对N5173B信号发生器，日常使用中建议注意以下几点：
对仪器的各项指标要清楚了解：使用时要做到心中有数，规范操作，避免各种超过额定限制的输入输出操作。注意输出阻抗的匹配，避免过载。
注意信号反灌：输出端不能输入信号。高频信号输出时，禁止输出端开路。
做好静电防护：防止静电损坏电子元器件。接触仪表或拆装连接电缆前务必使用防静电腕带。
定期进行性能验证：建议每半年或一年送专业维修机构对仪器进行全面内部清洁与整机校准，避免因滤网堵塞导致内部高温引起射频性能漂移。
六、安泰测试科技——N5173B全系列信号发生器维修服务
西安安泰测试科技有限公司成立于2008年，专业从事测试测量仪器及测试系统的维修与技术支持，具备对国内外高端仪器进行芯片级维修的技术能力。安泰维修中心可维修的Keysight/是德/安捷伦信号源型号覆盖N5183B、N5182B、N5181B、N5173B、N5172B、N5171B、N5193A、N5194A等全系列已过质保期的EXG、MXG等系列信号源。可维修的故障范围包括：不能正常开机、电源故障；输出阻抗异常、无信号、信号幅度异常；测试结果异常、校准失败、幅度超差；显示花屏、黑屏；面板按键无反应、调节旋钮不灵敏；不认存储介质，不能与控制系统联机等。当您的N5173B信号发生器出现自检报错、输出幅度异常、无法开机等故障时，安泰为您提供专业检测与计量校准服务。https://www.agitekservice.com/xhfsqwx.html#sh260608
