一、项目背景
某工业自动化控制设备厂商在开发新一代嵌入式控制主板，处理器平台为Intel Atom E3800系列（Bay Trail-I）。该平台原生支持DDR3L（低压1.35V），而非标准DDR3（1.5V）。
需求方给出的DDR规格：
• 容量：4GB（2×2GB，双通道），速率：DDR3L-1600（PC3L-12800）
• 工作温度：-40°C ~ +85°C（工业级），ECC不需要
• 封装：FBGA-96（x8位宽颗粒），用量：每批次500片起
二、颗粒规格校核（避坑重点）
我们在帮客户选型时，发现市面上有部分"1.35V/1.5V双电压"兼容颗粒（即支持1.35V和1.5V双工作电压），虽然标注兼容DDR3L，但在工控场景下有几个潜在问题：

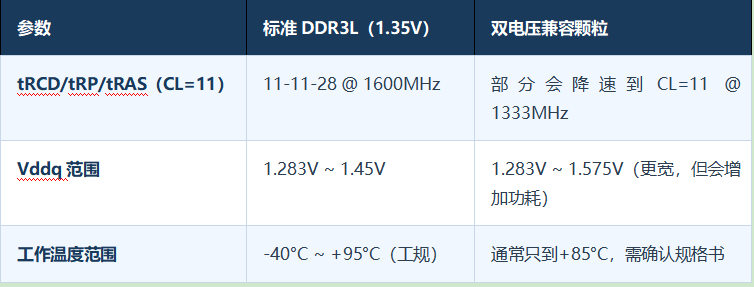

❶ 时序参数差异
❷ 信号完整性风险

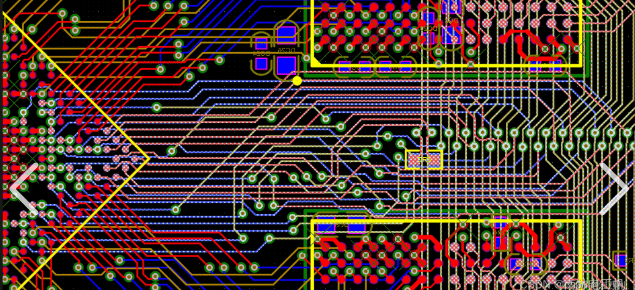

工控板DDR3L布线长度受限，信号线走线建议：
• DQ/DQS等差分信号：等长±25mil（推荐±10mil以内，SIE仿真后定）
• Address/Command：T型拓扑（单颗粒时Fly-by即可，双颗粒建议T型）
• CLK差分对：优先走内层，与电源平面相邻做参考，隔离噪声

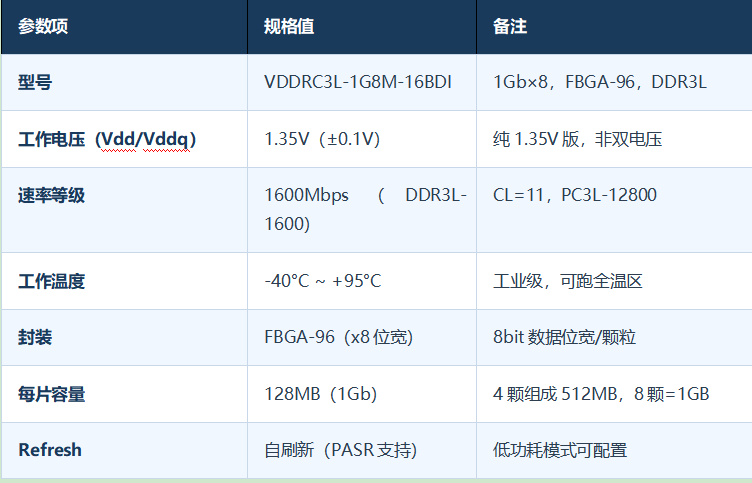

三、Venuchip DDR3L颗粒关键参数
批次管控说明：我们对每批次Venuchip颗粒锁定wafer lot编号，避免不同批次颗粒参数差异影响量产一致性。同一PCBA项目建议全程使用同一wafer lot的颗粒，尤其是双通道方案。
四、打样验证关键步骤
Step 1：DDR初始化训练（SPD读取确认）
Intel E3800平台BIOS通过SPD（Serial Presence Detect）自动训练DDR。打样后用DDR诊断工具（如MemTest86+、HWiNFO）确认：
• 内存频率是否正确识别为1600MHz（不要停留在1333MHz）
• 双通道是否正常激活（Channel A + Channel B双通道模式）
• BIOS log中无Training Error/Fail记录
Step 2：温度稳定性测试
工控主板要求在-40°C~+85°C全温区通过测试。典型验证方式：
• 冷启动测试：在-40°C腔体中冷浸2小时后上电，监测DDR训练状态
• 高温烘烤：+85°C环境下连续运行48小时，用MemTest86+做全内存读写检查
• 温度冲击：-40°C↔+85°C循环20次，上电后确认无训练异常
Step 3：批量来料检验
量产阶段建议抽样上板测试，不完全依赖出厂测试报告。我们提供每批颗粒的出厂测试报告（含AT测试项目清单），方便来料品控做对应项目复验。──────────────────────────────
五、常见问题Q&A
Q：DDR3和DDR3L颗粒能混焊在同一块板上吗？
A：不推荐。DDR3额定1.5V，DDR3L额定1.35V，两者在同一VDDQ轨上会出现冲突：给1.35V，DDR3颗粒可能不稳定；给1.5V，DDR3L颗粒长期可靠性降低。工控板建议全板统一使用DDR3L。
Q：DDR3L-1600和DDR3L-1333有什么区别，工控主板选哪个好？
A：DDR3L-1600比DDR3L-1333性能高约20%，但对PCB走线要求也更严格（时序容差更小）。如果PCB面积受限、走线较长，可以降频到DDR3L-1333运行以换取稳定性。Venuchip DDR3L-1600颗粒向下兼容1333运行，不需要换颗粒。
Q：小批量采购能保证批次一致性吗？
A：可以。我们专注工控/消费电子小批量市场，500片起可以锁定同一wafer lot发货，附lot编号记录，方便追溯。大代理的混批风险在这个数量级更为突出，而我们是原厂直接供货。──────────────────────────────
如有DDR3L选型疑问，欢迎发送您的PCB层叠结构和走线长度，我们可帮您做初步信号完整性评估。
