在高速数字电路调试、嵌入式系统验证以及总线协议分析等专业领域，Agilent（安捷伦，现为Keysight是德科技）16801A 34通道便携式逻辑分析仪是技术人员的“数字显微镜”。它拥有34个通道、高达32M的采集存储器深度、15英寸彩色触摸屏，以及综合的单端信号支持等功能，可广泛应用于高速总线上的精确测量，适用于各行业的数字系统研发与故障排除。然而，任何精密仪器在长期高强度的使用中，都难免会遇到各种硬件或软件层面的故障。
无论是电源模块老化导致无法开机、硬盘损坏造成系统无法进入，还是自检报错、数据传输异常或显示故障，掌握一些基础的故障排查思路，往往能帮助技术人员快速判断问题方向，从而选择合适的解决方案。今天，我们就结合安泰测试科技在实际维修过程中的经验积累，为大家系统梳理Agilent 16801A及其16800系列逻辑分析仪的常见故障与维修逻辑。
一、16801A的核心技术参数与产品定位

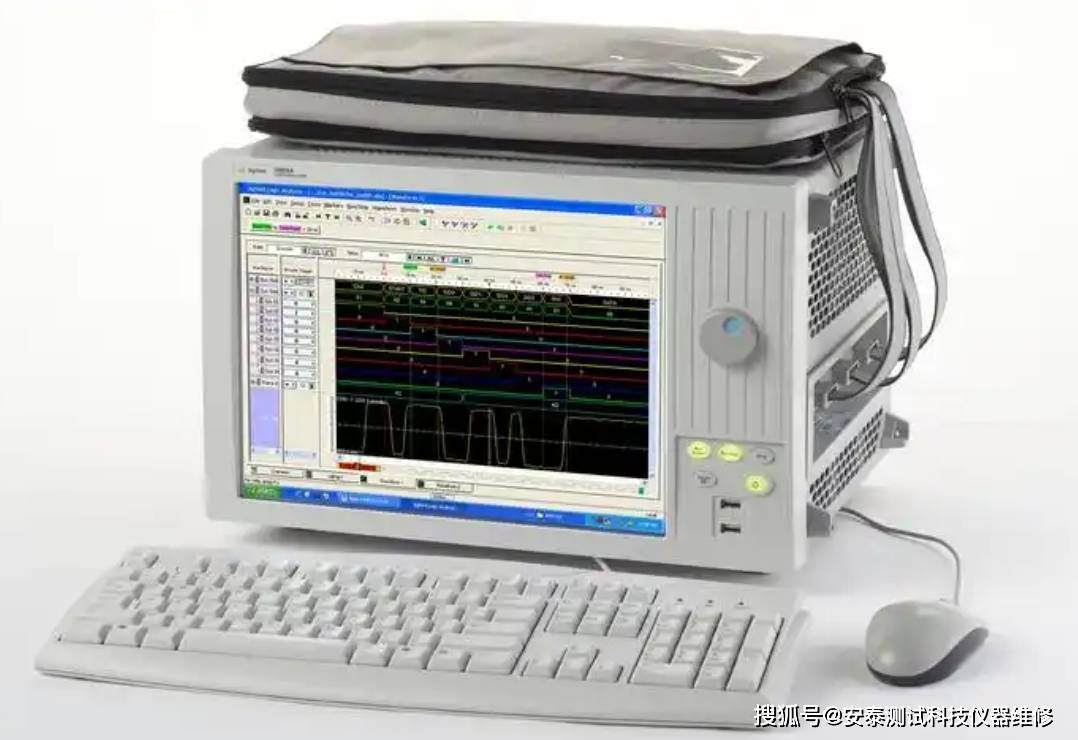

在深入维修话题之前，有必要先了解16801A的硬件特征。作为16800系列的重要组成部分，16801A配备了触摸式15英寸彩色显示器，用户可以直观地进行参数设置和波形分析，例如选择采样率、阈值、触发条件等，并能同时监测所有通道上的眼图以发现故障信号。
定时分析方面，16801A支持4GHz（250ps）高速定时缩放，可使用深存储器的1.0GHz/500MHz（半通道/全通道）传统定时和500MHz转换定时。状态分析方面，状态时钟速率高达250MHz，数据速率可达250Mb/s。此外，16801A的输入阈值可从-5V调整至5V（以10mV为增量），能够灵活适应不同电平逻辑的测量需求，配合34个逻辑通道的宽裕配置，足以应对各类复杂的嵌入式处理器及FPGA总线信号分析。
这样一台高度集成的智能设备，一旦出现故障，其排查思路往往需要综合电源、主板、存储介质、显示系统等多个维度。下面将逐一展开。
二、16801A常见故障分类与排查方法
1.无法开机或进入系统
无法开机是逻辑分析仪送修中最常见的一类故障。通电后仪器无响应，电源指示灯不亮；或者电源灯亮、风扇转动，但显示器始终黑屏，自检过程无法完成。还有一种情况是上电后屏幕有显示，但系统启动卡在加载界面，反复重启或长时间无任何进展。从安捷伦16800系列的服务手册中可以看到，如果设备在断电前弹出了正在关机的提示，往往是风扇或过温保护问题所致；如果设备仅仅是无反应地直接断电，则更大概率指向电源问题。完全无法上电时，重点排查电源模块和主板的供电链路；能够上电但自检停滞时，则需要考虑固件损坏或硬盘故障。
2.显示黑屏与操作面板失灵
16801A的15英寸触摸屏既是调试工具，也是仪器操作的人机交互中心。屏幕出现花屏、黑屏、显示内容缺失或乱码时，可能的原因包括：连接主板与显示屏的排线在高频振动下接触不良、显示屏背光驱动电路老化、主板上的图形处理单元出现故障。与此同时，部分16801A在使用过程中还会出现前面板按键无响应、旋钮调节失灵，硬件排线虚焊或按键控制板的信号扫描逻辑单元失效，是这类失灵的主要来源。
3.测试采集数据异常
逻辑分析仪的核心功能是捕获和分析数字信号。当16801A出现如下情况时，通常意味着信号链路或探头端存在硬件损伤，或者内部采集控制单元的信号完整性受损：完全无法捕获任何数据；捕获的波形杂乱无章，无法正常解析；在不同通道间出现严重的信号串扰，导致测试数据失真。

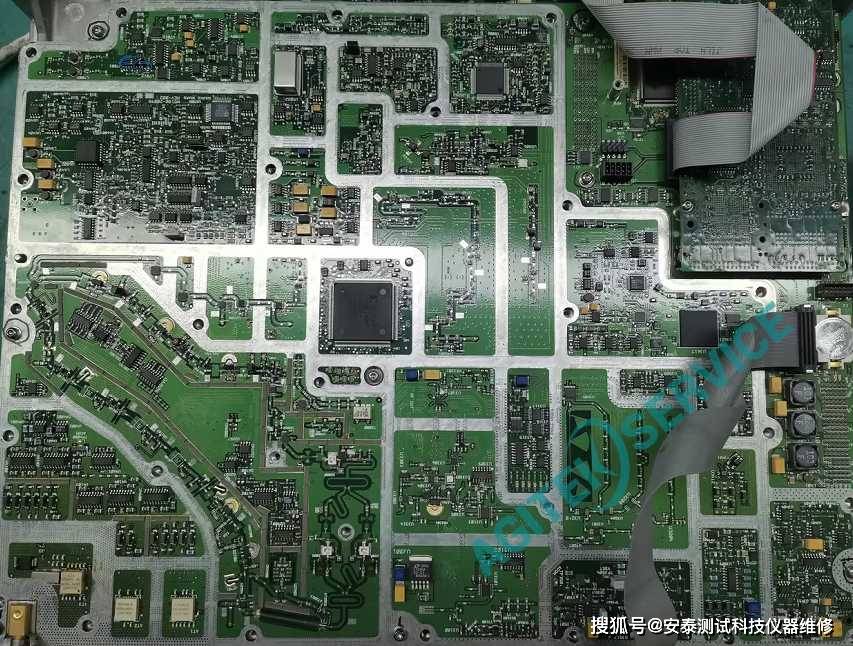

在排查时，首先要排查探头本身以及探头与被测板之间的连接可靠性——用无水酒精擦拭探头接口和探针，去除氧化层，确保GND线的良好接触；同时确认探头量程与被测信号匹配，调整采样率避免采样率过低造成波形失真。若更换完好探头后问题依旧，则基本可锁定故障源自采集板内部——包括模拟前端放大器性能退化、ADC采样芯片损坏或采集控制板逻辑单元老化。16801A的逻辑采集板与16912A 34通道逻辑采集模块本质上是一致的，也就是说，这些关键核心模块的状态是决定这台分析仪能否正常工作的决定性因素之一。
4.存储介质异常与固件故障
与许多高端测试仪器类似，16801A的操作系统和核心固件存储在内置的硬盘或固态硬盘中。当硬盘出现物理坏道、文件系统损坏或固件数据损坏时，仪器就会在开机阶段报错。对于已服役多年的16801A而言，硬盘老化是最常见的故障形式之一——早期型号多采用机械硬盘，在长年累月的读取和高温环境下，磁头臂与盘片之间的机械磨损必然存在使用寿命的终点。一旦硬盘彻底损坏，系统就会彻底拒绝启动，屏幕停留在或明或暗的死循环界面。
5.通讯接口无法联机
16801A支持通过LAN、USB等多种接口与上位机控制系统联机。当这些通信接口的物理层芯片损坏或驱动层出现严重冲突时，用户将完全无法通过远程方式操作逻辑分析仪。此时，在设备管理器中检查系统是否能够正常识别未知设备，以及在命令行界面中尝试ping命令能否回显，是快速判定故障层级的有效依据。
三、日常维护与使用建议
合理的日常使用习惯和维护计划，可以在很大程度上延长16801A等精密逻辑分析仪的使用寿命。以下是几条针对性的建议：
规范开关机顺序：建议先连接好所有探头和信号线缆后再上电开机；关机时通过系统菜单正常退出，待系统完全进入待机状态后再关闭总电源。突然断电或拉闸直接关机很容易损伤硬盘的文件系统，是很多“无法进入系统”类故障的根本原因之一。
静电防护与接口清洁：逻辑分析仪的前端输入接口和高阻抗探头对静电极为敏感。在操作过程中建议佩戴防静电腕带，并定期使用无尘布蘸取无水酒精清洁探头接口和探针，去除可能存在的氧化层。
散热与除尘管理：仪器长时间在高强度环境下连续运转，内部的散热通道极易堆积灰尘。建议每年对仪器内部至少做一次全面除尘处理，重点清理电源模块、散热风扇、采集板与主控板之间的通风口，防止因散热不良加速元器件老化。
定期数据备份与固件更新：重要配置文件、测试脚本应及时导出到外部存储设备，防止因存储介质损坏造成业务中断。如有条件，建议按照设备原厂的维护周期，对嵌入式系统固件进行合规更新和性能验证。
四、安捷伦逻辑分析仪全系列维修能力

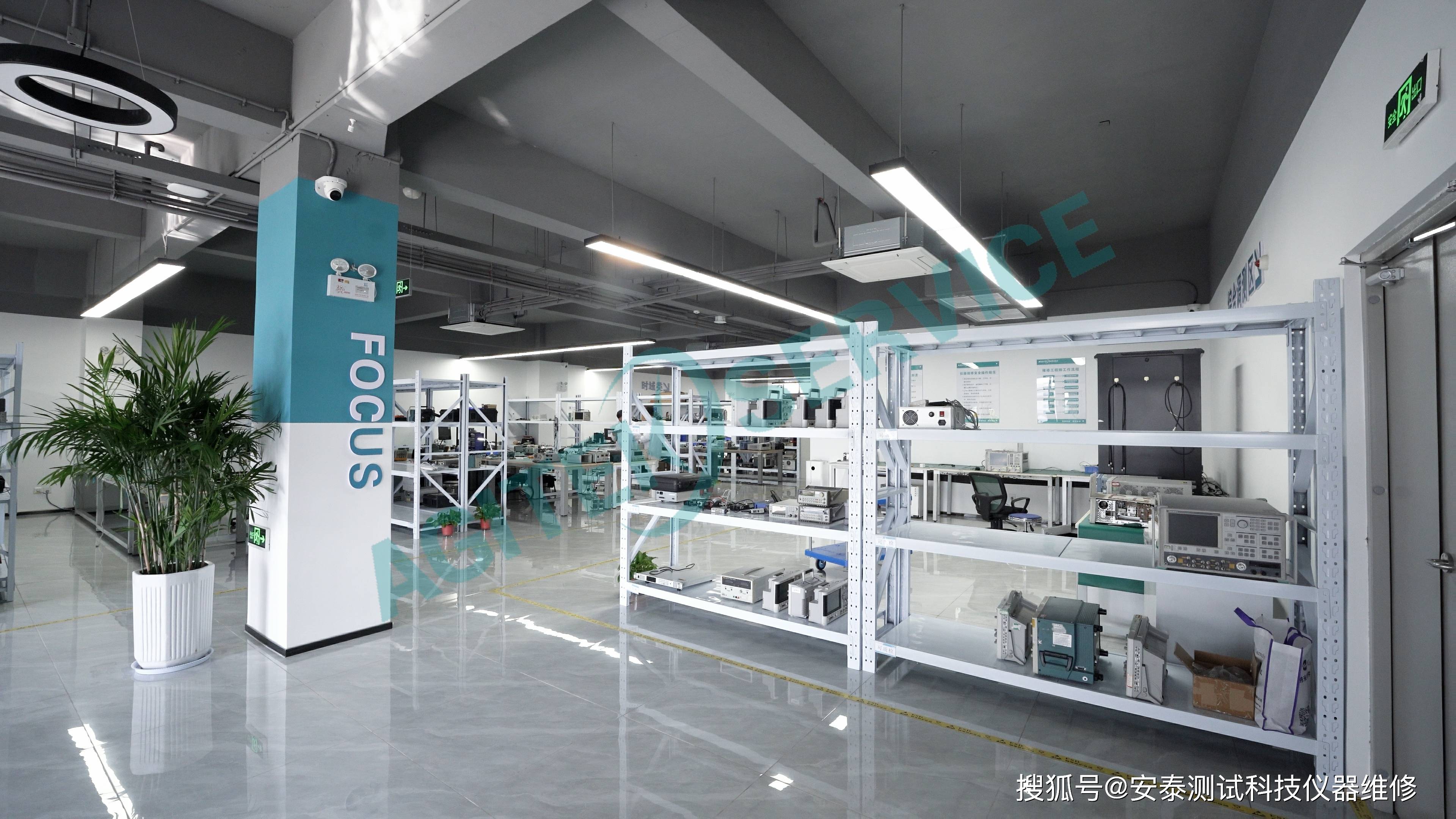

西安安泰测试科技有限公司自2008年成立以来，致力于提供专业的测试测量仪器芯片级维修服务。安泰维修中心已配备了各类型硬件检测设备七十多台套以及十二个专业化集成维修平台，可受理维修的安捷伦/是德逻辑分析仪型号覆盖了16800系列、16800A系列、16800AD系列、1600系列、16500系列、1670/1680/1690等全系列，具体包括但不限于16801A、16802A、16803A、16804A、16806A、16821A、16823A、16851A、16864A，以及1690A、1691AD、1692A、E9340A等数十个已过质保期的逻辑分析仪型号。
电源故障：无法开机、开机自动断电、供电电压偏离标称范围。
显示故障：开机黑屏、花屏、白屏、闪烁、触摸屏失灵。
采集异常：无信号输入、某通道完全无响应、波形杂乱失真、信号串扰严重。
存储与固件问题：无法进入操作系统、硬盘坏道、固件数据丢失或升级后死机。
通讯接口失效：LAN/USB/GPIB无法与控制电脑联机，接口驱动失效或物理芯片损坏。
安泰维修工程师具备元器件级、板级的芯片级维修能力，核心目标是在维修过程中尽可能修复损坏的元器件，而不是简单地直接更换整个功能板卡。维修完成后，设备将经过整机检测和自动化校准，经检验确保各项测量指标合格后才交付客户，并提供第三方校准和计量服务。
