软硬结合板（Rigid-Flex PCB）在无人机上被视为一种系统性的解决方案，在飞控系统、云台相机、电源管理和机臂折叠结构等几乎所有核心部位都有应用。
它的价值主要体现在以下三点：
· 减重增程：取代线束和多个刚性板，内部减重，可换来更长的续航时间。
· 稳定可靠：取消易松动的连接器和焊点，在高频振动环境中提供稳定连接。
· 空间优化：柔性区能适应无人机内部复杂三维空间，大幅提升内部空间利用率。

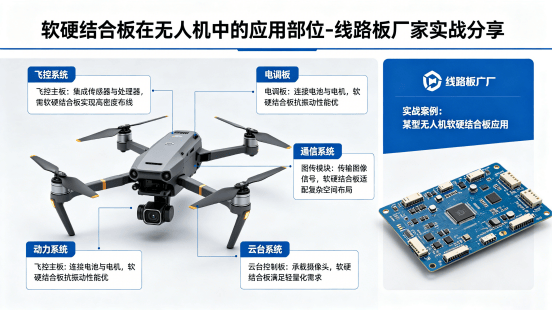

一、核心应用部位软硬结合板在无人机上的应用主要贯穿以下核心系统：
1. 飞控系统：神经中枢作为无人机的“大脑”，飞控系统是软硬结合板应用最核心的部位之一。其刚性区用于稳定安装处理器等重要芯片，柔性区则像“支臂”一样延伸出去安装传感器，起到减震隔振作用，显著提升飞行稳定性。大疆Mavic 3的飞控系统就采用了一张软硬结合板代替了3张传统刚性板和12条线束，仅该部分就减重了25克（约15%）。
2. 云台与相机系统：拍摄保障云台需要不断旋转以保持画面稳定。软硬结合板的柔性部分能耐受数万次的反复弯折，代替了易断裂的传统线缆；刚性部分则稳定承载图像传感器和处理芯片，确保信号稳定，从而实现流畅稳定的拍摄。
3. 电源与电池管理系统：动力核心电池组和电源管理对安全性要求极高，软硬结合板的应用主要体现在：
· 电池连接：用柔性电路板连接电芯和保护板，相比传统硬线，在剧烈震动和轻微位移时连接更可靠。
· 电源管理：将监测和管理电池的核心芯片集成在刚性区，重量更轻，并通过减少内部焊点，实现了IP67级别的高等级防水防尘。
4. 感知与通信模块：感官网络在GPS模块、图像传输模块、雷达/视觉系统等部位，软硬结合板的刚性区为精密元器件提供稳定平台，柔性区则负责在机身内部连接。这能保证高频信号传输质量，并利用柔性材料的特性来吸收冲击能量。
5. 机臂与折叠结构：形态基础对于折叠无人机，柔性区可以被设计在需要反复开合的机臂转轴处，直接连接机臂与中心控制板，既传输信号与电力，又能适应折叠动作并吸收振动能量。
能给无人机做软硬结合板的厂家，都必须是“认证大户”和“技术专家”。因为无人机对电路板的高可靠性、轻量化、抗振性要求极其严苛-，所以对供应商的筛选，至少会从以下几个层面展开。
二、哪些厂家能做好软硬结合板？1. 必需的“三驾马车”认证
厂家必须具备行业认可的基础、专项及安规认证，这是对其质量管理、生产规范和安全水平的硬性考核。
· 基本质量认证
o 代表性认证： ISO 9001
o 核心考察点： 企业是否具备完善的质量管理流程。
· 行业专项认证
o 代表性认证： AS9100D（航空航天）、IATF 16949（汽车电子）、ISO 13485（医疗）
o 核心考察点：
§ AS9100D：针对航空航天领域的特殊要求，比通用标准更严格，民用无人机可参考此标准。
§ IATF 16949：其严苛的可靠性要求与无人机高度契合，是厂家能力的体现。
§ ISO 13485：证明其具备极高的过程控制和产品追溯能力。
· 国际安规认证
o 代表性认证： UL 认证
o 核心考察点： 从安全角度验证材料的耐燃等级和电气性能，是产品出口北美市场的必备准入门槛。
2. 硬核的制造与测试能力光有证书还不够，真正的技术实力体现在具体的制造和品控细节里：
· 超微细加工能力：无人机追求极致轻量化，这要求厂家能够加工极细的线路和微小的孔。例如，能够量产的最小线宽/线距需达0.05mm，最小钻孔孔径需能低至0.05mm。能将精细线路和微孔作为常规工艺，本身就是一种技术实力的证明。
· 高多层与HDI技术：飞控、电源等核心模块的集成度越来越高，需要使用HDI（高密度互连）技术。有实力的厂家需具备制造8层、10层甚至12层以上的软硬结合板能力，并能量产3阶HDI等高端产品。
· 严格的品控体系与可追溯性：厂家必须有完善的检测流程，如全流程AOI（自动光学检测）、X-Ray（X射线检测） 等设备，以及MES（制造执行系统） 来确保每一块板卡的关键信息（如材料批次、生产参数）都可追溯，这对后期的质量分析和责任界定至关重要。
· 全面的可靠性测试能力：无人机工作环境恶劣，厂家必须自己有能力进行多项可靠性测试：
o 动态弯折测试：模拟云台、折叠机臂等结构在真实飞行中经历的上万次反复弯折。
o 环境应力测试：模拟无人机面临的各种恶劣条件。典型的测试包括-40℃至+85℃的快速温度循环，以及在20%~95% 湿度下的温湿度和振动三综合测试。
o 防护等级测试：验证其设计的电路板能达到IP67甚至更高的防尘防水等级-。
· 材料科学经验：合格的厂家必须精通材料学，能根据不同应用场景精准选材，比如在关键部位用耐弯折性更好的压延铜箔，或是在高频电路中选用信号损耗更低的改性聚酰亚胺。
· 模拟仿真能力：在投料生产前，应能利用先进软件对产品的应力结构、信号完整性等进行仿真分析，提前规避设计缺陷，这能显著缩短研发周期。
深圳市皇榜科技有限公司：位于深圳宝安区沙井街道，国家高新技术企业、深圳专精特新企业，集设计、生产、销售于一体，30000平制造基地，专业从事FPC柔性电路板、多层软硬结合板、特种电路板、LED模组、SMT贴片加工、方案设计服务等，产品覆盖消费电子、新能源、航天航空、机器人等领域。作为经验成熟的生产厂家，期待与您交流更多关于无人机软硬结合板的技术经验。
