一颗自带 ECC 的 3.3V BGA24 SLC NAND：PN27G01BBGITG它不负责炫酷的算法。
也不会像 AI 芯片一样站在舞台中央。
但在很多工业设备、通信终端、智能硬件、语音记录设备和数据存储系统里，系统能不能稳定保存数据，掉电后数据能不能保留，长期运行后还能不能可靠读写，背后往往离不开一颗稳定的 NAND Flash。

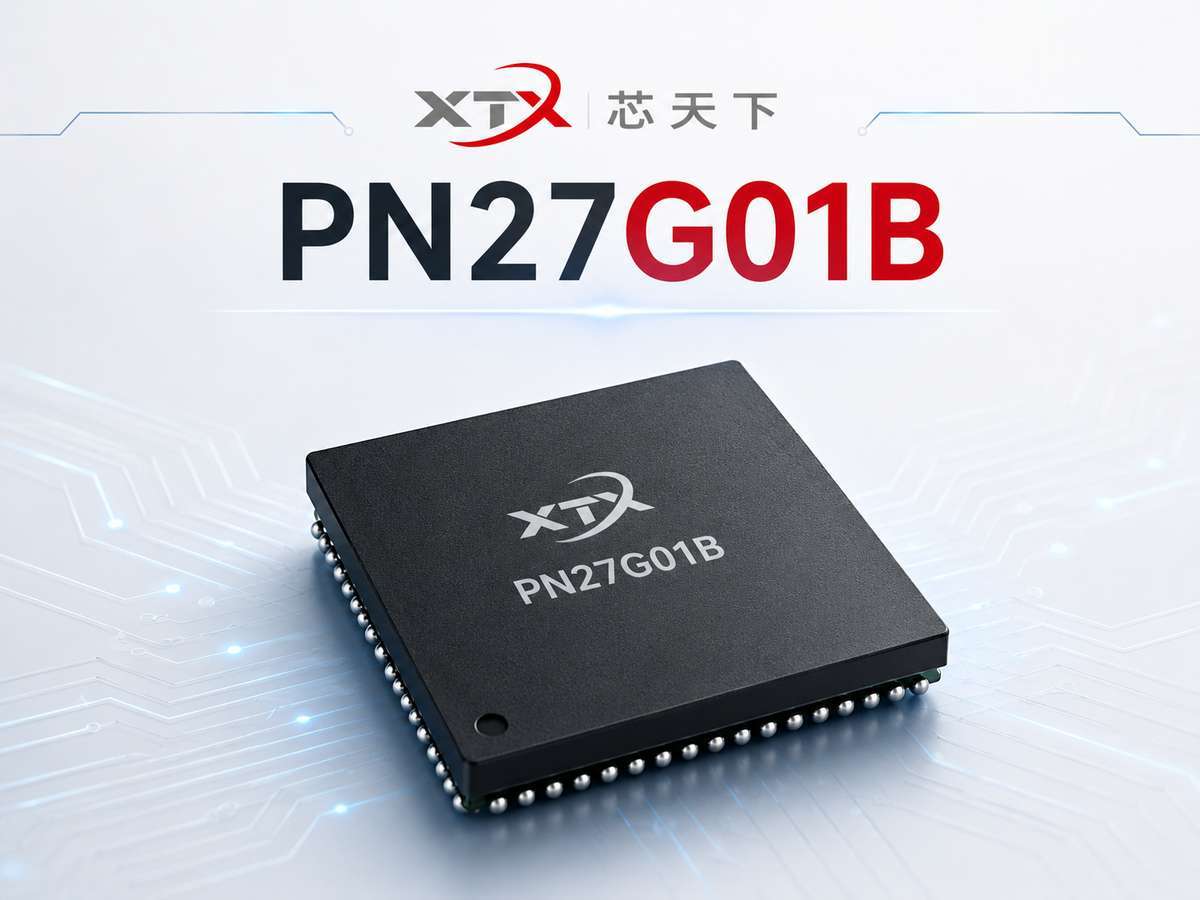

今天聊一颗来自芯天下 XTX 的 3.3V BGA24 SLC NAND：
PN27G01BBGITG
一颗 1Gb 容量、x8 并口、BGA24 封装、工业温度范围、内置 ECC Controller 的 SLC NAND Flash。
它看起来不复杂。
但它有一个很实用的特点：
ECC 由芯片内部完成。
规格书首页对这颗料的定义是：1Gb，128M × 8，3.3V，with ECC controller build-in NAND flash。
对于一些主控 ECC 能力有限、软件适配压力较大，或者希望降低 NAND 管理复杂度的嵌入式项目来说，这一点很关键。
01它到底是什么？简单说，PN27G01BBGITG 是一颗：
1Gb Parallel SLC NAND Flash with Built-in ECC
换成人话就是：
它是一颗容量约 128MB 的 NAND Flash；
工作电压是 2.7V ~ 3.6V；
典型应用在 3.3V 系统 中；
接口是 x8 并口 NAND；
采用 SLC 存储技术；
封装是 BGA24，6 × 8mm；
支持工业温度范围 -40°C 到 +85°C；
并且芯片内部集成 ECC Controller。
规格书中写到，PN27G01B 是一颗单电源 3.3V、1Gbit NAND E2PROM，组织结构为 (2048 + 64)Bytes × 64 Pages × 1024 Blocks，适合固态文件存储、语音记录、图像文件存储等高密度非易失性存储应用。
如果把 Flash 存储分成几类来看：
SPI NOR 更适合启动代码、固件、少量配置数据；
SPI NAND 适合容量更大、引脚更少、布板更简单的场景；
eMMC 更适合需要控制器、协议和管理能力集成的复杂系统；
而并口 SLC NAND，则更适合一些已经使用传统 NAND 控制器、需要并行 I/O、系统架构已经围绕 NAND Flash 设计的产品。
PN27G01BBGITG 就属于这一类。
它不是“新潮”的存储方案。
但在很多成熟工业平台、通信终端、数据记录设备、语音记录设备和图像文件存储设备中，仍然有很强的现实价值。
02它和普通 SLC NAND 最大的不同是什么？一句话：
它内置 ECC。
传统 NAND Flash 在使用时，主控侧通常要负责 ECC 校验、坏块管理、读扰动处理、数据保持策略等工作。
如果主控 ECC 能力不够，或者软件层没有成熟 NAND 管理机制，项目导入时就会增加不少风险。
而 PN27G01BBGITG 的特点是：
它内部带 ECC Controller。
规格书特性页写到：ECC requirement 为 0bit/528Bytes，芯片内部通过 built-in ECC controller 实现 8bit/528Bytes 的纠错能力。
换句话说，它不是让主控完全“裸奔”去面对 NAND 原始 bit error。
而是把一部分 ECC 纠错工作放在芯片内部完成。
这对工程师来说，意义很直接：
主控 ECC 压力更小；
软件适配难度更低；
传统 NAND 平台更容易导入；
对没有强 ECC 控制器的系统更友好；
量产方案的稳定性更容易做起来。
当然，内置 ECC 不等于系统什么都不用管。
坏块管理、掉电保护、写入策略、文件系统恢复机制，这些仍然需要认真设计。
但相比需要主控提供 8bit/512Bytes 或 8bit/544Bytes ECC 的传统 NAND，PN27G01BBGITG 对主控侧会更友好。
03为什么还是 SLC？NAND Flash 有 SLC、MLC、TLC、QLC 等不同类型。
简单理解：
SLC 是一个存储单元只存 1bit 数据。
它的容量密度不是最高。
但稳定性、可靠性、耐用性通常更适合工业和嵌入式场景。
所以在一些不追求极限容量，但更重视长期稳定运行的设备里，SLC NAND 依然很有价值。
比如：
工业控制设备；
通信模块；
安防设备；
户外终端；
数据采集设备；
语音记录设备；
图像缓存或文件存储系统。
这些设备的共同特点是：
不一定每天都有很大数据吞吐；
但希望长期稳定运行。
不一定追求极限容量；
但希望数据不要轻易丢。
不一定需要最复杂的存储方案；
但希望方案成熟、返修率低、供货稳定。
这就是 SLC NAND 的意义。
04PN27G01BBGITG 的关键参数从规格来看，这颗料的定位非常清楚：
3.3V、1Gb、BGA24、x8、工业级、内置 ECC SLC NAND。
核心参数可以这样理解：
# 容量：1Gb约等于 128MB 存储空间。
适合系统文件、配置数据、设备日志、语音数据、图片数据、参数存储等应用。
对于很多嵌入式终端来说，128MB 不算夸张，但已经足够覆盖不少本地数据存储需求。
# 电压：2.7V ~ 3.6V典型应用在 3.3V 系统中。
规格书推荐工作电压范围为 2.7V ~ 3.6V，并给出了 -40°C 到 +85°C 条件下的 DC 特性。
对于传统工业主控、通信设备、数据采集设备来说，3.3V NAND 可以减少电平转换需求，让原有硬件平台更容易延续。
# 接口：x8 Parallel NAND这颗料采用 8bit I/O。
I/O1 ~ I/O8 同时用于命令输入、地址输入、数据输入和数据输出；芯片未选中或输出关闭时，I/O 进入 High-Z 状态。
也就是说，它不是 SPI NAND。
它更适合主控本身已经带有 NAND 控制器，或者原方案已经是并口 NAND 架构的产品。
# ECC：芯片内部实现 8bit/528Bytes这是这颗料非常重要的卖点。
规格书说明，PN27G01B 内部 ECC 电路可作用于 NAND Flash 的 main area 和 spare area，读取过程中可以通过 ECC Status Read 命令确认 sector 内的错误数量；1bit 到 8bit error 都属于可纠正范围，1111 则代表不可纠正错误。
对实际项目来说，这意味着：
主控不需要承担传统 8bit ECC 的全部压力；
系统可以通过 ECC Status 了解数据错误状态；
对主控资源有限的嵌入式平台更友好；
也更适合一些希望降低 NAND 软件适配难度的项目。
# 页大小：2048 + 64 Bytes每页包含 2048Bytes 主数据区 和 64Bytes spare area。
spare area 可用于坏块标记、系统管理信息等。
和 PN27G01A 的 2048 + 128Bytes 不同，PN27G01B 因为内置 ECC，页面结构是 2048 + 64Bytes。
# 块大小：128KB + 4KB每个块由 64 页组成。
规格书特性页写到，Block size 为 x8 (128K + 4K) Bytes，有效块数量为 1004 ~ 1024 Blocks。
NAND Flash 的擦除是以块为单位进行的。
所以文件系统、日志写入、磨损均衡和坏块管理，都要围绕块结构来设计。
# 读写擦除性能规格书中给出的典型参数包括：
Cell array to register：40μs typ；
Serial Read Cycle：25ns min；
Auto Page Program：330μs/page typ；
Auto Block Erase：3.5ms/block typ；
典型数据保持能力：10 年。
在编程和擦除特性表中，规格书进一步给出了单页平均编程时间 330μs typ、700μs max，块擦除时间 3.5ms typ、10ms max，Memory Cell Array to Starting Address 为 40μs typ、120μs max。
这些参数对于嵌入式文件系统、日志存储、语音记录、图片缓存、配置数据保存等应用，已经可以满足很多成熟方案需求。
# 封装：BGA24料号中的 BG 代表 BGA24 封装。
完整料号拆分中，PN 代表 XTX，27G 代表 2.7V ~ 3.6V NAND，01B 代表 1Gb / x8 且 ECC 由内部控制器完成，BG 代表 BGA24，I 代表工业温度，T 代表 Tape & Reel，G 代表 Green/Reach package。
对于空间比较紧凑的终端产品来说，BGA24 比传统大尺寸封装更节省 PCB 面积。
05这颗料适合哪些应用？PN27G01BBGITG 不是那种“看参数很吓人”的存储芯片。
它真正适合的是那些需要长期稳定存储、平台架构成熟、主控已经支持并口 NAND，但又希望降低 ECC 适配难度的产品。
比如：
1. 工业控制设备工业设备往往更关注稳定性，而不是短期性能指标。
设备日志、运行参数、系统配置、异常记录，都可以使用 NAND Flash 做本地存储。
在工业环境中，温度变化大、工作时间长，对存储器的可靠性要求更高。
PN27G01BBGITG 支持 -40°C 到 +85°C 工作温度范围。规格书的绝对最大额定参数中，Operating Temperature 标注为 -40°C to 85°C。
对于工业控制、仪表设备、采集终端等场景，这类工业温度范围更适合长期运行。
2. 通信与网络设备一些路由器、网关、通信终端、嵌入式网络设备中，需要存储系统文件、配置文件、升级包或日志信息。
如果原系统已经采用 3.3V 并口 NAND 架构，那么 PN27G01BBGITG 可以作为延续方案或国产替代方案进行评估。
它的优势不在于“新”。
而在于接口、电压、容量、封装和 ECC 管理方式更贴近很多成熟硬件平台。
特别是主控 ECC 能力有限的项目，内置 ECC 会让导入更省心。
3. 语音记录设备规格书中也提到，这类 NAND 适合 voice recording 等应用。
语音数据不像高清视频那样极端吃带宽。
但它对持续写入、掉电保护、数据保持有要求。
SLC NAND 在这类场景下有比较好的适配性。
而 PN27G01BBGITG 内置 ECC，对于语音记录、录音笔、通话记录、工业语音提示设备等应用，也能降低系统侧的纠错压力。
4. 图像采集与文件存储对于部分图像采集设备、便携式终端、数据记录仪来说，NAND Flash 可以用于本地缓存、图片文件存储和数据留存。
规格书中也把 image file memory、solid-state file storage 列为适用方向。
尤其在不需要 eMMC/UFS 这种复杂存储方案时，传统并口 NAND 依然有成本和兼容优势。
如果客户的主控平台更适合 x8 Parallel NAND，同时又希望 ECC 管理更简单，PN27G01BBGITG 就比较值得评估。
5. 成熟平台国产替代很多项目并不是从零开始设计。
而是原方案已经稳定量产多年，只是现在遇到供货、成本、交期、国产化替代等需求。
这种情况下，选型重点不是“参数越新越好”。
而是：
电压能不能对上；
接口能不能兼容；
封装能不能放下；
主控能不能识别；
软件要不要大改；
ECC 策略能不能匹配；
量产风险能不能控制。
PN27G01BBGITG 的定位，正好适合一些 3.3V BGA24 并口 NAND 平台的替代评估。
06选这颗料时要注意什么？NAND Flash 的选型，不能只看容量和价格。
尤其是并口 SLC NAND，一定要确认以下几点：
# 第一，主控是否支持 3.3V 并口 NAND这颗料是 3.3V NAND，推荐工作电压为 2.7V ~ 3.6V。
如果客户主控侧是 1.8V I/O，就要重点确认电平匹配。
如果客户原方案就是 3.3V 并口 NAND，那么评估会更顺。
# 第二，确认 ECC 工作方式PN27G01BBGITG 和传统外部 ECC NAND 不一样。
它是 内置 ECC Controller。
规格书料号说明中也写到，01B 表示 1Gb / x8；0bit ECC；ECC is done by internal controller。
所以客户在做替代时，一定要确认：
原方案是外部 ECC 还是内置 ECC；
主控驱动是否支持这类 ECC NAND；
ECC Status Read 是否需要软件读取；
spare area 使用方式是否和原方案一致；
文件系统是否需要调整。
不要只看容量、电压、封装一样，就直接判断可以替代。
NAND 替代一定要看 ECC 策略。
# 第三，确认封装和球位这颗料是 BGA24，6 × 8mm。
如果是替代旧料，要重点核对：
pin assignment；
封装尺寸；
ball pitch；
球位定义；
ID；
时序要求；
软件驱动兼容性。
BGA 封装节省面积，但对 PCB 设计、焊接工艺、回流焊曲线也有要求。
规格书中也标注了 Moisture Sensitivity Level 为 MSL3，封装为 BGA24，且符合 RoHS 与 Halogen-free 要求。
# 第四，坏块管理仍然不能省内置 ECC 不代表没有坏块。
NAND Flash 出厂允许存在坏块，使用过程中也可能产生新增坏块。
规格书说明，该器件可能包含不可用块，并给出坏块检测方式：读取每个块任意页的一列数据，如果该列为 00h，则定义为坏块。
所以成熟系统仍然需要：
坏块表；
块替换机制；
写入失败处理；
擦除失败处理；
读错误监控；
文件系统恢复机制。
这部分不能因为芯片带 ECC 就完全忽略。
# 第五，掉电保护要做好NAND 在编程和擦除过程中，如果突然断电，可能导致数据损坏。
规格书也提醒，不要在写入/擦除操作完成前断电，低电量或电源不足可能导致数据丢失或数据损坏。
所以系统设计时，要考虑：
电源稳定性；
写入策略；
异常掉电保护；
关键数据备份；
日志写入顺序；
文件系统恢复机制。
尤其是工业设备、记录仪、户外终端这类产品，掉电场景一定要提前设计好。
07它的价值在哪里？PN27G01BBGITG 的价值，不在于“参数多么夸张”。
它的价值在于：
容量够用；
电压适合 3.3V 系统；
SLC 架构更稳定；
BGA24 封装更节省空间；
工业温度范围适合严苛环境；
芯片内部集成 ECC Controller；
适合已有并口 NAND 架构的国产替代和持续供货需求。
很多工程项目选存储芯片，不是为了选最贵、最新、最高性能的那颗。
而是要选一颗：
主控能支持；
软件能适配；
供应能稳定；
价格能接受；
量产风险可控；
客户长期使用不容易出问题的芯片。
从这个角度看，PN27G01BBGITG 是一颗非常务实的 3.3V BGA24 SLC NAND。
它不像大容量 eMMC 那样功能复杂。
也不像高速存储那样追求极限性能。
但它很适合那些需要稳定本地存储、主控资源有限、又希望降低 ECC 适配压力的嵌入式产品。
PN27G01BBGITG 是一颗适合工业控制、通信终端、语音记录、图像采集和嵌入式文件存储的 1Gb 3.3V BGA24 x8 SLC NAND Flash。
它最大的特点，是 内置 ECC Controller。
对于一些希望降低主控 ECC 压力、减少 NAND 适配复杂度、延续成熟 3.3V 并口 NAND 平台的项目，这颗料很值得放进选型清单里。
它不追求华丽参数。
但适合那些真正需要稳定存储、长期运行、成熟平台延续和国产替代的产品。
对于正在寻找 3.3V、1Gb、BGA24、x8 Parallel、Built-in ECC SLC NAND 的客户，PN27G01BBGITG 可以重点评估。
