——从点云机制到CFAR稀疏化的本质分析
引言：一个常见但容易误解的问题
在工程应用中，人们常常认为4D毫米波雷达具备距离、角度、速度信息，因此应该可以“成像”，甚至可以用于料堆料位检测或墙面识别。
但实际工程结果往往并不理想，甚至出现点云混乱、料面不稳定、边界漂移等现象。问题的根源并不在“雷达性能不足”，而在于雷达的测量对象与目标需求之间存在本质的信息结构不匹配。
4D毫米波雷达看到的世界：不是“面”，而是“点”
当毫米波照射到物体表面时，反射并不会形成一个连续的“几何面”，而是由多个局部散射中心共同构成。
这些散射中心来自表面粗糙结构、局部边缘、材料不连续点、微观结构差异。

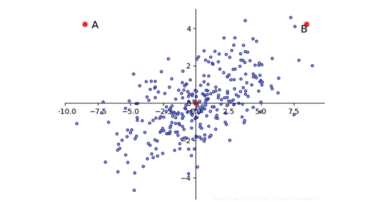

因此，4D雷达最终输出的是空间中离散分布的散射点集合（点云，而不是连续曲面。
换句话说雷达擅长“找点”，而不是“画面”。
墙面为什么“看起来能用”，但本质并不理想？
墙面在直觉上是最接近“理想平面”的目标，因此常被认为适合成像。
但从电磁散射角度来看，真实墙面并不是一个理想反射平面，而是复杂结构的组合体，包括混凝土颗粒结构、钢筋骨架、表面涂层门窗与缝隙等
这些结构导致墙面回波并非单一反射，而是多个散射点的叠加。
因此雷达看到的墙面是一片“稀疏点集合”，而不是连续平面。
在这种情况下，墙面“成像”实际上依赖于后处理拟合，而不是原始测量结果。
散料料堆为什么比墙面更难？
如果说墙面只是“非理想平面”，那么散料料堆则是完全不同的物理对象。
散料料堆的本质是一个由大量颗粒组成的动态随机散射系统
其特点包括有
- 颗粒尺度不均匀
- 表面不断塌落和重排
- 局部遮挡严重
- 多路径反射复杂
因此雷达看到的不是稳定曲面，而是一个随时间变化的“闪烁点云云团”，更重要的是，这种点云在时间上不具备稳定对应关系，因此无法通过多帧融合收敛为稳定几何面。
核心限制一：4D雷达本质是“稀疏重建系统”
4D毫米波雷达的信号处理链路，本质是：
从有限采样信号中提取“散射中心位置”
它并不尝试恢复连续表面，而是提取少量强散射点。
因此它天然适合车辆、人体、孤立目标的检测。
但对于墙面或料堆这种“面目标”，它只能提供稀疏、不连续的几何近似，而无法重建整个表面信息。
核心限制二：角分辨率与空间模糊效应
即使具备角度信息，4D雷达的角分辨率仍然有限。
在远距离情况下，一个角度单元可能对应几十厘米空间范围。
这意味着：
- 墙面被压缩为多个模糊点
- 料堆边界被严重平滑化
- 细节结构无法分辨
因此“面”信息在空间上已经天然丢失。
核心限制三：散料系统中的相干性破坏
4D雷达依赖相干处理，例如FFT和波束形成。
但在散料环境中，颗粒尺度接近波长，相位随机变化，散射不满足相干叠加条件 。因此信号无法稳定增强，只能形成随机波动的点云
CFAR在其中的关键作用（重要补充）
CFAR（恒虚警检测）是4D雷达信号链中的关键检测模块，它的作用是在距离FFT谱中判断哪些峰是“真实目标”，哪些是“噪声”
CFAR的本质：稀疏化操作
CFAR并不参与成像，它只是做一件事：从连续能量分布中挑选“局部最大峰”
因此它本质上是一个：“稀疏化滤波器”
CFAR如何改变墙面和料堆的表现？
在理想点目标中，CFAR表现良好，但在面目标中，它会产生三个关键影响：
第一，它把连续面切碎成点云。
原本连续的回波被强制转换为离散峰值。
第二，它压制弱回波，只保留局部强反射点。
导致真实表面信息大量丢失。
第三，它强化结构物而非表面。
例如墙角、金属边缘会被优先保留。
CFAR的结果
CFAR作用后，系统输出变成：一个“结构主导的稀疏点云”，而不是连续表面
4D雷达失败的本质链条
整个信号处理过程可以理解为：
电磁回波（连续面）
→ FFT（频域化）
→ CFAR（稀疏化）
→ 角度估计（空间映射）
→ 点云输出（离散结构）
最终结果是：连续表面被逐级“拆解”为不连续点集合
为什么墙面还能“勉强使用”，料堆却几乎不可用？
墙面是静态结构，可以通过多帧平均和几何拟合逐步恢复形状。
但料堆不同，其时间变化快、表面无稳定对应关系、点云无法收敛的特点决定了
因此墙面“可拟合”，料堆“不可稳定重建”。
结论：问题的本质不是雷达能力，而是信息结构不匹配
4D毫米波雷达的问题并不在于性能不足，而在于：它的整个测量链路（FFT + CFAR + 角度估计）本质上是一个“稀疏目标提取系统”，而不是“连续表面重建系统”。CFAR进一步强化了这种稀疏化过程，使得原本可能存在的面信息被系统性破坏。
