在堤坝隐患探测领域
有一种能够生成
连续完整全断面彩色地质图像的技术
高密度电阻率法
High-Density Resistivity Method
简称高密度电法
它就像获取堤坝内部
“电阻率切片”的取样刀
通过测量地下不同介质的电阻率差异
清晰呈现堤坝断面由表及里的完整结构
为堤防隐患排查提供科学依据
布下电极链
拼出地下彩色地图
不同物质的导电能力存在显著差异。干燥密实的岩土电阻率较高，导电能力弱；而含水的疏松土层、渗漏通道电阻率较低，导电能力强。高密度电法正是基于这一基本物理特性开展工作。
技术人员根据探测需求，在堤坝表面按固定间距插上一定数量的电极，组成一字排开的精密“探测链”。仪器主机自动切换供电和电极组合，向地下发送直流电形成人工电场，同时测量不同电极对之间的电位差。
通过对电极组合的自动切换和多次重复测量，能够获得大量电位差，再对这些电位差做进一步的处理，就得到了覆盖不同深度、不同位置的电阻率数据。这些数据如同数码照片的像素点，经过专业软件转换后，就以二维电阻率剖面图形式呈现出来。把多幅相邻的二维电阻率剖面数据做进一步处理，就得到三维电阻率分布图。

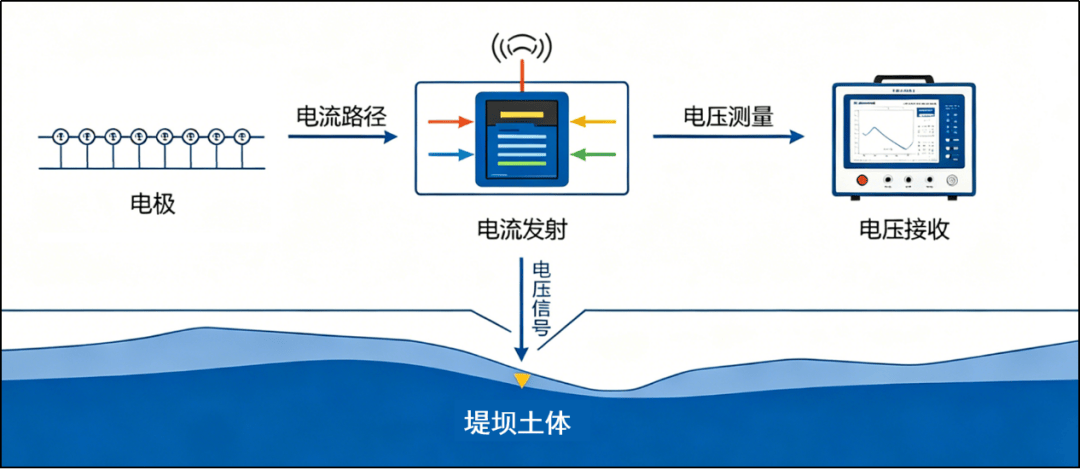

高密度电法工作原理示意图

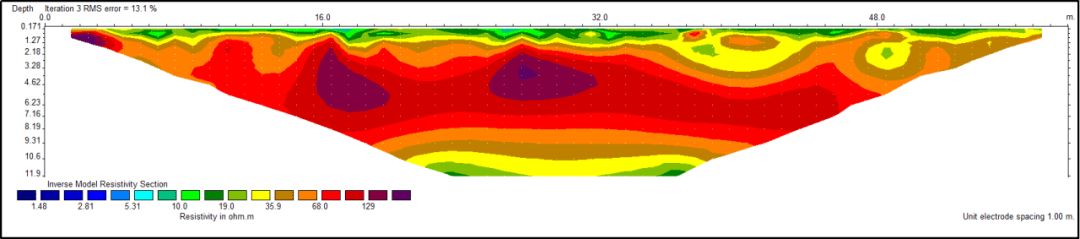

高密度电法实测剖面图示例
参数灵活可调
实现深度与精度的平衡
高密度电法的一个显著优势是探测参数可根据实际需求灵活调整，其中，电极间距和测线总长度是影响探测深度和分辨率的关键因素。测线的总长度影响能够达到的最大探测深度，而电极之间的间距则直接影响探测的精细程度。电极间距越小，分辨率越高，能够识别的异常体体积越小；反之，电极间距增大，对细微异常的识别能力会随之下降。
在实际工作中，技术人员会根据探测任务和现场条件，合理选择电极间距和测线长度。通过短测线、小间距电极实现浅层高分辨率探测，或通过长测线、大间距电极实现深层较大尺度隐患探测，在探测深度和精度之间平衡，满足不同场景下的隐患排查需求。

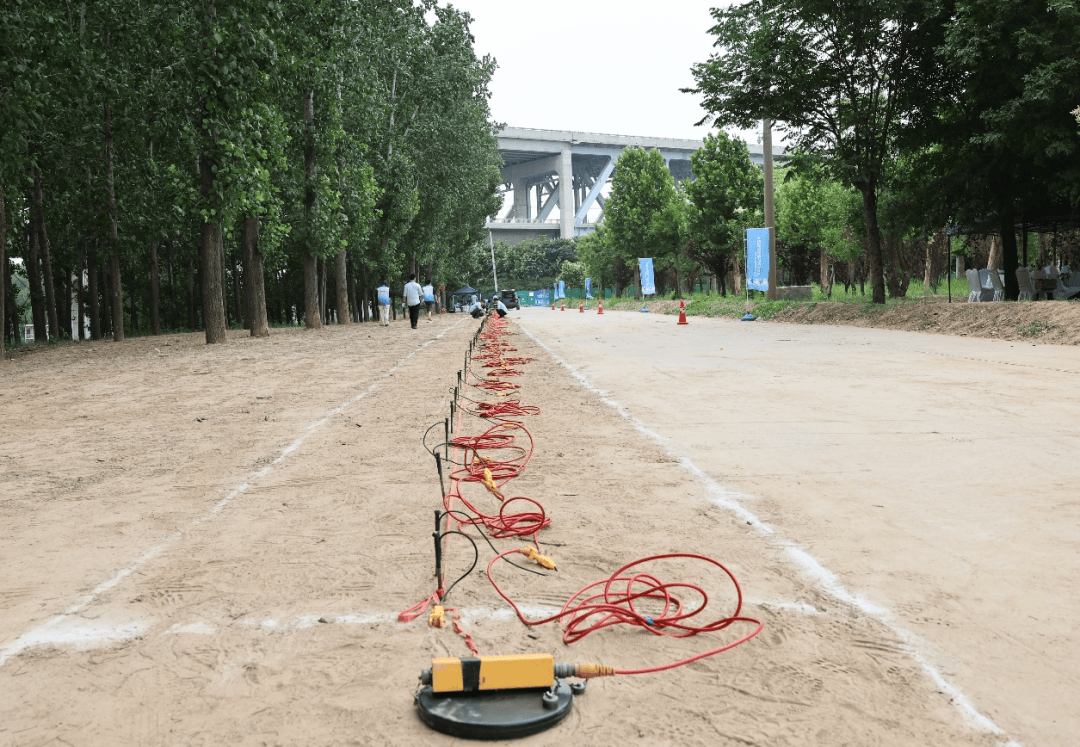

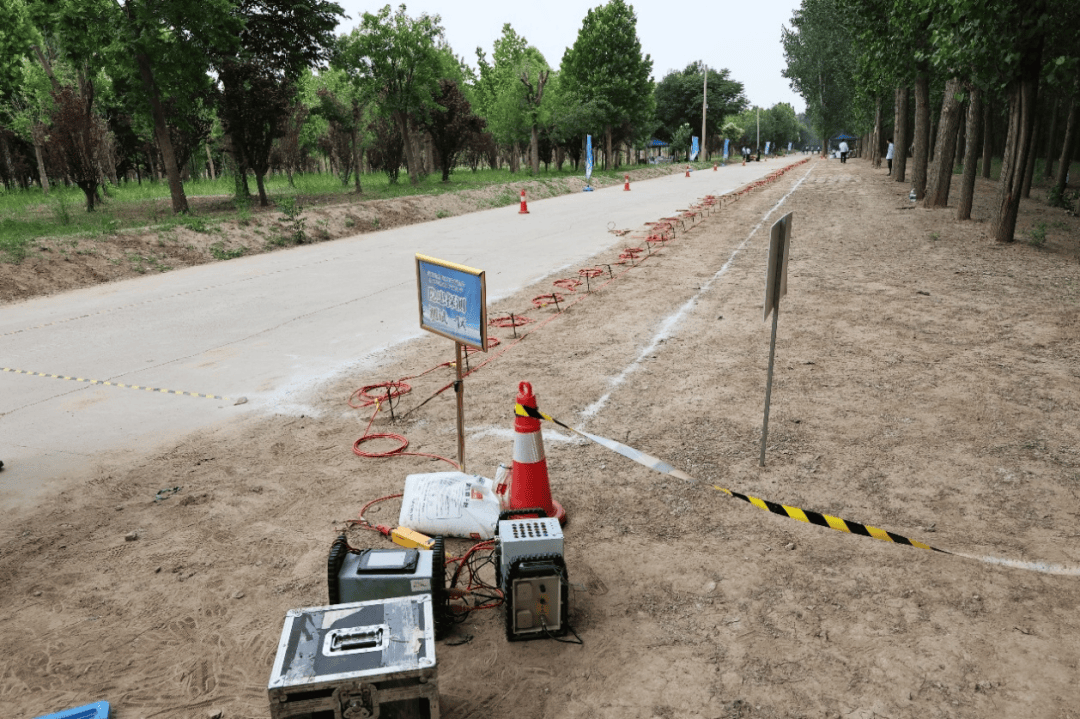

高密度电法现场测试照片
