导读
人类肉眼与常规光学显微镜难以穿透不透明样品、观测内部三维精细结构，而X射线显微镜（XRM），也常被称作显微CT（Micro-CT），凭借无损检测、高分辨三维成像的核心优势，成为材料、生物、医药、电子等领域解析微观结构的核心表征设备。本文系统梳理其工作原理、技术分类、特色成像技术及全场景应用。
1
设备概述
X射线显微镜是融合X射线穿透成像与显微放大技术的高端分析仪器。它依托X射线极强的穿透能力，在不损伤样品的前提下，获取样品内部二维投影图像，并通过计算机算法完成三维重构，实现从宏观形貌到微纳尺度结构的可视化表征。
在行业应用中，XRM（X射线显微镜）与Micro-CT（显微计算机断层扫描）概念高度互通，二者核心技术路线一致：采集样品多角度二维投影数据，结合断层重建算法还原样品完整三维内部结构。
2
核心工作原理
X射线显微镜的成像逻辑可总结为信号采集—放大增强—三维重构，成像基础源于物质与X射线的相互作用，整套系统包含三大核心技术环节。
吸收衬度成像基础
不同物质对X射线的吸收衰减能力存在显著差异，这是成像对比度的根本来源。
当X射线入射并穿透样品时，高密度、高原子序数物质（如金属、无机矿物）对X射线吸收作用强，透过射线强度低；低密度、轻元素构成的物质（如高分子、生物软组织）X射线透过率更高。探测器根据接收到的射线强度差异形成明暗衬度，最终生成基础二维投影图像。
两级放大成像技术
区别于传统工业CT，实验室型高分辨XRM采用几何放大+光学放大组合模式，兼顾大尺寸样品检测与亚微米级分辨率，突破了常规设备“分辨率与样品尺寸相互制约”的瓶颈。
①几何放大：将样品贴近微焦点X射线源，利用X射线束自然发散的特性，在探测器端形成放大投影；
②光学放大：穿透样品的X射线照射至闪烁体，将不可见 X 射线转化为可见光，再经由光学物镜完成二次放大，最终由高灵敏度CCD相机完成信号采集。
CT三维重构
检测过程中，样品台可实现180°或360°旋转，设备连续采集数百至数千组不同角度的二维投影图。借助滤波反投影等专业断层重建算法，对海量二维数据进行运算处理，精准重构出样品内部连续断层图像与完整三维立体模型。
3
技术分级：多尺度成像体系

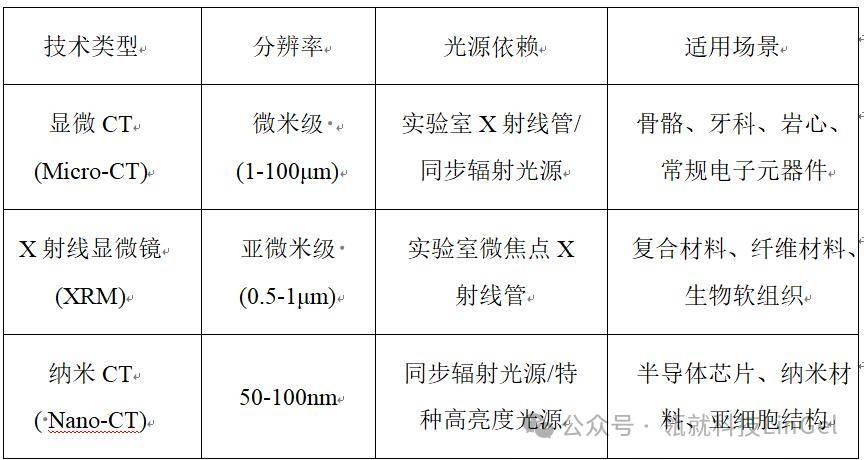

依据空间分辨率、配套光源及适用场景，可将X射线显微成像设备划分为三大类别，覆盖微米至纳米全尺度表征需求：
4
特色成像技术：相位衬度成像
传统吸收衬度成像对碳、氢、氧等轻元素组成的低密度样品（高分子材料、生物软组织）成像效果较差，原因是这类材料对X射线的吸收差异极小，难以形成有效衬度。
相位衬度成像完美解决了这一痛点。该技术不再依赖X射线强度衰减，而是捕捉X射线穿过不同介质时传播相位的微小偏移，对材料界面、微小孔隙、纤维边界具备超高灵敏度，可清晰呈现低密度材料的精细微观结构。即便在金属基体中分辨超细增强纤维，相位衬度成像也能实现精准成像。
5
主流应用领域
凭借无损、三维、多尺度的技术优势，X射线显微镜已广泛应用于材料、新能源、生命科学、工业电子等多个领域。
材料科学与新能源领域
· 复合材料：定量分析碳纤维、玻璃纤维的排布取向、内部孔隙率、微裂纹及界面缺陷；
· 增材制造（3D打印）：无损筛查制件内部孔洞、未熔合区域、层间开裂等典型缺陷；
· 动力电池：观测隔膜微孔结构、解析正负极材料老化行为、原位追踪锂枝晶生长状态；
· 地质与油气材料：表征页岩、砂岩的孔隙形貌、孔道连通性，模拟地层内部流体运移规律。
生命科学与生物医学领域
· 骨科研究：三维重构骨小梁微观结构，用于骨质疏松机理研究、骨缺损修复效果评价；
· 生物软组织：配合碘、锇等重金属染色剂，清晰成像血管网络、肿瘤组织、韧带及神经结构；
· 植物研究：观测植物根系形态、内部维管束结构与种子微观构造。
工业与半导体电子领域
主要用于电子器件失效分析，检测芯片硅通孔（TSV）填充质量、电路板焊点空洞、分层、开裂等微观缺陷，是高端电子元器件品质管控的重要手段。
6
两类光源系统对比
目前X射线显微设备主要搭载实验室光源与同步辐射光源两大体系，二者性能与应用场景各有侧重：
1. 实验室光源：以微焦点、纳焦点X射线管为核心，设备集成度高、操作便捷、使用成本低，适配实验室常规批量检测与日常科研；
2.同步辐射光源：依托加速器产生高亮度、能量连续可调的单色X射线，成像信噪比、分辨率达到极致，可实现纳米级表征与原位动态检测，但机时资源相对紧张，多用于前沿基础研究。
7
双组分水凝胶的定义及特点
核心总结
X射线显微镜本质是微观三维CT检测系统，核心原理为：利用X射线的吸收效应或相位变化获取结构衬度，通过两级放大提升成像精度，结合算法完成三维重构，全程实现样品无损表征。
发展趋势
随着光源、探测器及原位试验平台技术不断升级，行业整体朝着三大方向演进：一是更高分辨率，逐步突破50 nm纳米尺度极限；二是更快成像速度，实现秒级甚至亚秒级快速扫描；三是4D原位动态表征，可实时观测样品在加热、力学拉伸、电池充放电等工况下的微观结构演化，实现“动态可视化监测”。
从柔性水凝胶的孔隙连通性分析，到动力电池的失效机理解析，再到精密电子器件的缺陷筛查，X射线显微镜凭借强大的微观解析能力，已成为现代科研与工业检测中不可或缺的核心设备。
