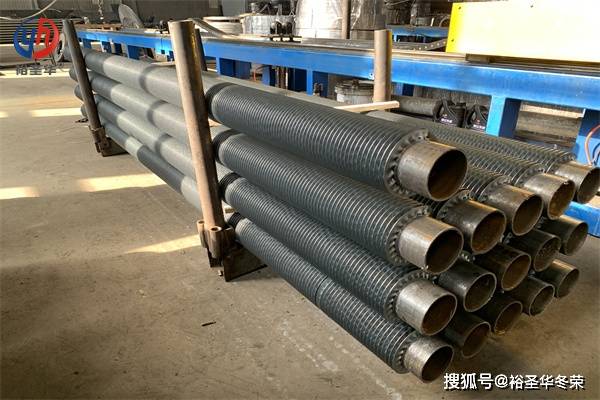

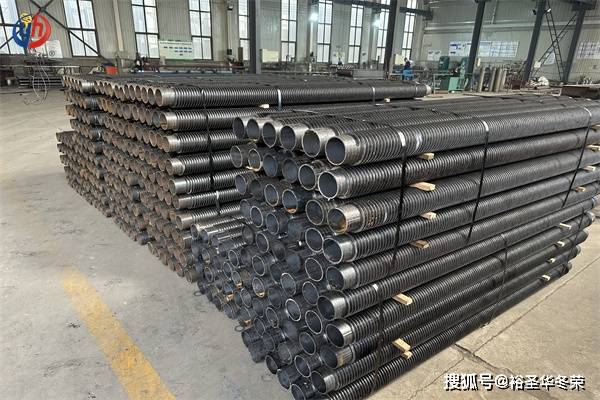

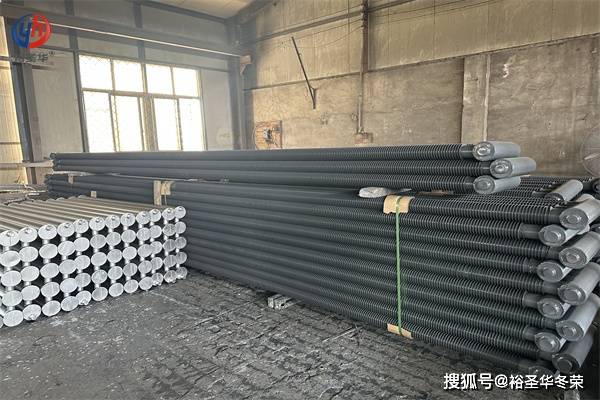

翅片管在换热系统中的通风阻力表现，和翅片片距存在直接的结构关联。在常见工业应用中，片距一般设计在6–20mm范围内，当风量处于5000–30000m³/h、风速2–5m/s的运行区间时，片距变化会明显改变气流通道的截面比例，从而影响空气通过翅片束时的压力损失与流动状态。
从流体阻力机理来看，片距越小（例如6–10mm），单位体积内翅片数量增加，气流绕流路径更复杂，局部紊流增强，压降通常会比12–16mm结构提高15%–40%；当片距放大至14–20mm时，气流通道相对宽松，阻力下降，但换热面积密度也会相应降低。在工程测试中，以Φ38–Φ76规格翅片管为例，在风速3m/s条件下，紧密片距结构的系统压降可达900–1600Pa，而较大片距结构通常维持在600–1100Pa区间。同时，翅高（10–20mm）与排布层数（2–4排）也会叠加影响整体阻力特性。
在实际选型过程中，片距并不是单一优化参数，而是需要与烟气含尘量、空气洁净度以及换热目标同步匹配。例如高粉尘工况通常倾向选择12–16mm片距，以降低堵塞概率；而洁净空气或循环热风系统则可以采用较小片距以提升换热密度。合理匹配后，系统风机功耗通常可在设计阶段控制在5%–15%的波动范围内。
综合来看，翅片管片距确实是影响通风阻力的重要结构参数，但需要结合风量、风速及工况特性综合计算。裕华采暖可根据不同工业换热系统提供片距优化设计与整机阻力匹配方案，使设备在保证换热效率的同时实现更合理的能耗控制。
