4.3 PP 复合铜箔全细分下游应用场景分类
场景 1：磷酸铁锂低速储能电池（户用小型储能、光伏配套储能）
电池规格：低压磷酸铁锂电芯，电压≤4.2V，循环需求 3000~8000 次，电解液无额外改性，储能设备电磁干扰强度低，仅需基础低频屏蔽。
量化核心适配数据：
1. 屏蔽材料选型：全部采用原生铜层屏蔽，单侧 1μm 铜层，屏蔽效能 42~48dB，足以抑制光伏逆变器低频干扰，无需填料掺杂、涂层改性；
2. 化学稳定性优势：PP 在标准电解液长期浸泡无溶胀，8000 次超长循环容量保持率 79.3%，屏蔽层无填料析出衰减，无需研发定制电解液，电池配方研发成本降低 23%；
3. 低温工况适配：PP 耐低温下限 - 15℃，北方户外储能设备冬季低温环境无膜材脆裂问题，低温放电容量衰减幅度降低 6.8%；
4. 成本平衡逻辑：PP 基膜原材料采购单价略低于 PET，虽然加工损耗成本更高，但超长循环储能场景电解液节省成本可覆盖加工溢价，电芯综合材料成本下降 4.1%；
场景限制：储能产线采用高温涂布工艺（≥100℃）无法适配，无法使用填料掺杂、涂层强化屏蔽方案，仅低温涂布储能产线可使用。
场景 2：印刷、热封包装配套薄膜（非电池领域成熟落地场景）
PP 基材传统成熟应用赛道，不属于动力电池范畴，无电磁屏蔽需求，量化落地数据：
常规食品热封膜、印刷隔膜、包装明胶膜，行业量产工艺成熟，走膜速度可达 150m/min，无铜层附着需求，无需表面改性，单平米加工成本仅 0.23 元，是 PP 基材最大下游消耗市场，当前动力电池领域 PP 基材产能占 PP 总市场比重不足 12%。
场景 3：两轮电动车低成本磷酸铁锂小容量电池（小批量中试送样）
适配条件：电池产线采用低温涂布工艺（≤90℃），无严苛长循环要求，循环目标 500 次以内，车辆电磁干扰弱。
量化适配数据：
1. 屏蔽材料选型：0.5μm 单侧铜层原生屏蔽，屏蔽效能 30~36dB，满足基础防护；直接使用市面通用平价电解液，省去电解液改性调试周期，新品研发落地周期缩短 50%；
2. 短板限制：500 次循环后铜层脱落不良率 12%，屏蔽效能衰减 15dB 以上，电池衰减速度更快，仅适用于低价短途代步低速车，无法适配高端长续航两轮锂电；
3. 生产损耗成本拉高：量产良率仅 80% 左右，单车间废料损耗每月增加 11%，抵消原材料低价优势。
场景 4：低温特种储能设备（户外寒区离网储能、野外光伏储能）
环境工况：长期环境温度 - 10℃~10℃，无高温充放电工况，电芯循环寿命要求 6000 次以上，野外设备电磁干扰单一低频。
量化核心价值：
1. 屏蔽材料选型：原生 1μm 铜层屏蔽，无需额外改性，低温环境铜层无开裂脱落，屏蔽效能长期稳定 40~46dB；
2. 低温力学稳定性：低温环境下 PP 无明显脆化，膜材开裂概率下降 62%，PET 在 - 15℃以下长期存放会出现轻微脆化；
3. 电解液兼容性：野外储能设备更换电解液成本高，PP 无需专用电解液，长期户外使用无腐蚀衰减，屏蔽层无失效，运维成本降低 19%；
场景硬性限制：设备内部散热差、充放电温度持续超过 95℃的工况完全禁用，PP 高温软化会直接造成电芯内部短路、屏蔽结构破损报废。
场景 5：动力电池研发试样、材料性能验证（实验室小批量测试）
当前行业主流应用场景，PP 路线暂无大规模量产动力电池订单，仅用于各类电芯材料对比测试：
1. 屏蔽测试价值：用于验证无改性电解液下基础屏蔽性能长期循环数据，为行业屏蔽材料路线研发提供对照样本；
2. 规模限制：单批次试样产能仅数百至数千平米，无法支撑 GWh 级别动力电池产线稳定供货，无规模化屏蔽型复合铜箔落地案例。
4.4 PP 复合铜箔产品核心价值量化总结
1. 化学稳定性价值：常规锂电电解液体系无溶胀腐蚀，60℃浸泡 90 天溶胀率仅 0.3%，无需改性电解液，屏蔽填料无析出风险，电池配方研发成本降低 23%，适配超长循环储能电芯；
2. 低温环境价值：耐温下限 - 15℃，寒区户外储能设备低温工况稳定性优于 PET，低温放电容量衰减降低 6.8%，基础铜层屏蔽低温无衰减；
3. 原材料成本价值：PP 基膜基础采购单价低于 PET，理论原材料端存在成本下降空间；
4. 屏蔽体系短板限制 1（工艺端）：仅适配 90℃以下低温两步法产线，无法兼容高温填料掺杂、屏蔽涂层固化工艺，仅能实现基础低频屏蔽；设备投入增加 12%，加工综合成本提升 8.5%，量产良率上限 85%，废料损耗率 12%；
5. 屏蔽体系短板限制 2（性能端）：拉伸强度低，屏蔽填料掺杂后断膜风险大幅提升；非极性结构铜层附着力差，500 次循环掉铜不良率 12%，屏蔽效能大幅衰减；耐受温度上限 100℃，高温工况膜材软化变形，屏蔽结构直接损毁；
6. 产业化短板限制 3（产能端）：行业整体产能体量偏小，屏蔽填料、改性配套产业链不完善，产线爬坡周期 12~18 个月，短期难以实现 GWh 级动力电池屏蔽型复合铜箔批量供货。
五、PET 与 PP 复合铜箔全维度量化对比（核心指标横向对照，新增屏蔽性能维度）

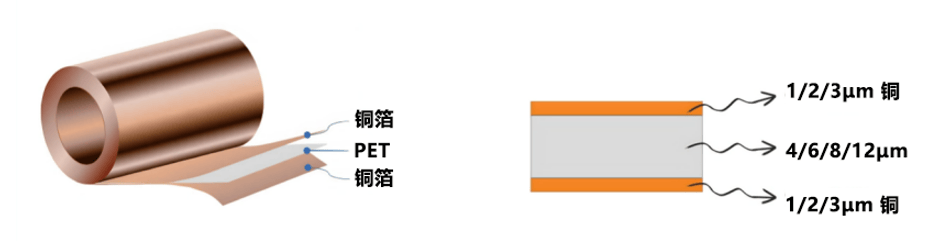

5.1 基础物理性能量化对比（4μm 标准基膜）
1. 拉伸强度：PET 基准值 100，PP 仅 65，差值 35 个单位；高速涂布断膜率 PET 0.3%，PP 7.8%；屏蔽填料掺杂后 PP 断膜率升至 12%。
2. 长期耐热上限：PET 稳定 120℃，PP 稳定 95℃，极限耐受温差 25℃；高温屏蔽涂层固化工序 PET 完全兼容，PP 无法使用。
3. 铜层界面剥离力：PET≥1.2N/cm，PP 改性后仅 0.8N/cm，原始未改性 PP 仅 0.5N/cm；直接决定屏蔽层长期稳定性。
4. 穿刺阻力：PET 18N，PP 13N，PET 抗刺穿性能高出 38%。
5. 低温耐受下限：PET -60℃，PP -15℃，PET 低温适用区间更广。
5.2 化学稳定性能量化对比
1. 常规电解液 60℃浸泡 30 天溶胀率：PET 2.1%，PP 0.3%；PET 掺杂屏蔽填料长期浸泡存在析出风险，PP 无析出。
2. 强碱性电解液溶胀率：PET 5.7%，PP 0.5%。
3. 电解液适配要求：PET 必须配套改性专用电解液，避免屏蔽填料腐蚀析出；PP 可直接使用通用标准电解液。
4. 腐蚀风险：PET 长期高电压电解液存在腐蚀衰减、屏蔽效能下滑；PP 常规锂电体系无腐蚀风险。
5.3 屏蔽材料配套能力量化对比
1. 可实现屏蔽路线：PET 支持原生铜层、碳填料掺杂、金属粉体掺杂、表面屏蔽涂层全路线；PP 仅支持原生铜层、低温碳填料掺杂两类。
2. 屏蔽效能区间：PET 32\90dB；PP 仅 30\57dB，无法实现高频高等级屏蔽。
3. 屏蔽改性后量产良率：PET≥90%；PP 掺杂后良率 72%~78%。
4. 屏蔽改性综合成本增幅：PET 碳掺杂 + 5.6%、涂层 + 6.8%；PP 碳掺杂 + 11.3%。
5. 长期循环屏蔽衰减：PET 1000 次循环衰减≤3dB；PP 500 次循环衰减≥12dB。
5.4 中游制造工艺量化对比
1. 适配工艺类型：PET 兼容两步法、一步法高温一体化、屏蔽改性高温工序；PP 仅适配低温两步法，屏蔽改性高温工序全部禁用。
2. 产线最大走膜速度：PET 120m/min，PP 80m/min；掺杂屏蔽填料后 PP 降至 60m/min。
3. 稳定量产良率区间：PET 92%\96%；PP 78%\85%。
4. 单位加工综合成本：PP 较 PET 高出 8.5%，屏蔽改性后差距扩大至 11% 以上。
5. 新增配套设备：PET 无额外改性设备；PP 必须增加等离子电晕改性设备，屏蔽掺杂需额外混炼设备，设备投入提升 12%。
5.5 下游适配场景边界量化对比
1. 动力乘用车高镍三元智能车型（高频屏蔽需求）：PET（掺杂 + 涂层）完全适配；PP 无法实现高等级屏蔽，禁用。
2. 长循环磷酸铁锂低温储能电芯（基础低频屏蔽）：PET、PP 均可适配，PP 电解液成本更低。
3. 高温一体化电池产线、屏蔽涂层固化产线：PET 完全兼容；PP 完全不兼容。
4. 寒区户外低温储能设备（仅基础屏蔽）：PP 性能更优；PET 低温极限更低但屏蔽升级空间更大。
5. 3C 超薄数码、AI 柔性电池（高频高屏蔽）：PET 稳定量产超薄屏蔽规格；PP 无法稳定生产 3μm 超薄基膜，屏蔽改性良率不足 60%。
6. 高速自动化动力电池产线（大规模屏蔽型铜箔）：PET 适配 120m/min 高速走膜；PP 最高 80m/min，产能受限，屏蔽改性后产能进一步缩水。
六、PET、PP 复合铜箔选型决策逻辑：按下游需求、屏蔽等级匹配对应基材路线
6.1 优先选择 PET 复合铜箔的场景量化判定标准
满足以下任意 2 项及以上条件，PET 路线综合成本、性能、量产可行性、屏蔽拓展能力最优：
1. 电池产线工序温度≥100℃，采用高温一体化一步法、屏蔽涂层固化、高温填料掺杂工艺；
2. 产品为乘用车智能自动驾驶动力电池、3C 超薄数码锂电、AI 柔性穿戴电池，屏蔽等级需求≥60dB；
3. 产线自动化走膜速度快，追求单日高产能、低停机损耗，大规模量产屏蔽型复合铜箔；
4. 电芯能量密度提升、全频段电磁屏蔽为核心需求，轻量化减重指标优先级高于电解液简化成本；
5. 单批次订单规模较大，需要成熟稳定屏蔽改性产业链快速爬坡交付。
6.2 优先选择 PP 复合铜箔的场景量化判定标准
满足以下任意 2 项及以上条件，PP 路线综合价值凸显，屏蔽仅需基础低频等级（≤50dB）：
1. 电池产线全程低温涂布，工序温度≤90℃，两步法低温镀膜工艺，无屏蔽改性升级需求，仅依靠原生铜层屏蔽；
2. 产品为长循环低压磷酸铁锂储能电芯，循环需求≥6000 次，无预算研发专用改性电解液，电磁干扰仅低频弱干扰；
3. 设备长期部署于 - 10℃以下低温户外环境，寒区储能设备，无高频电控、雷达配套；
4. 电池循环寿命需求≤500 次，低价短途低速两轮代步车，屏蔽需求等级低；
5. 材料仅用于实验室屏蔽性能对比试样，无大规模量产交付需求。
七、行业路线长期发展趋势推测
1. 短期 1~3 年量产主流路线：PET 复合铜箔持续占据动力电池、高屏蔽需求锂电量产核心份额，屏蔽改性全产业链配套完善、工艺兼容度高、良率稳定，适配当前绝大多数动力电池成熟产线；PP 路线持续工艺优化，重点攻克高速走膜韧性、铜层界面附着力、屏蔽填料相容性三大短板，现阶段仅在低温长循环、低屏蔽需求储能细分场景小批量落地。
2. 中长期 3~5 年路线分化逻辑：若 PP 基膜可实现改性后拉伸强度、铜层附着力、屏蔽填料相容性大幅提升，量产良率突破 90%，加工成本下降至 PET 同等水平，将在低温、基础屏蔽储能赛道形成差异化竞争；若 PET 电解液改性技术持续迭代，电解液改性成本下降 50% 以上，同时超薄高屏蔽 PET 复合铜箔成本持续下行，PET 路线将进一步渗透储能赛道，挤压 PP 市场空间；PI 基材成本无大幅下降前提下，持续无法进入动力电池规模化屏蔽材料应用。
3. 终端屏蔽材料成本长期对比预测：PET 当前屏蔽改性综合材料 + 加工成本中等，产业链规模效应持续释放，单位屏蔽改性成本年均下降 7%~10%；PP 原材料单价更低，但屏蔽改性损耗、设备投入拉高综合成本，若无工艺突破性进展，带屏蔽功能成品综合成本长期高于 PET。
PET 复合铜箔核心竞争力集中在成熟量产工艺、优异机械韧性、高温适配、铜层高附着力、全场景动力电池兼容、完整多梯度电磁屏蔽材料配套体系，短板仅为电解液耐腐蚀性不足，可通过配方改性弥补，适配乘用车、3C、高端储能等高屏蔽需求绝大多数量产电池场景；PP 复合铜箔核心优势为电解液化学稳定性强、低温工况表现优异、无需改性电解液、基础原生屏蔽无额外成本，但受限于力学性能、耐热上限、屏蔽改性适配能力、量产良率四大硬性指标，仅局限低温、低屏蔽等级、长循环、小批量储能细分赛道。两类基材路线不存在绝对替代关系，将根据下游电池生产工艺、使用环境、循环寿命、电磁屏蔽等级需求形成长期差异化共存格局，终端厂商需基于自身产线温度、电解液体系、产品屏蔽指标、应用场景量化数据，匹配对应基膜与屏蔽材料组合方案。
