作为在工业自动化领域摸爬滚打多年的从业者，我见过太多因谐波干扰导致变频器故障、电机绝缘击穿的案例。很多工程师在搭建变频调速系统时，往往纠结一个问题：输入端和输出端到底要不要加装电抗器？加了，会不会增加成本？不加，又会带来什么后果？今天，我们就从底层原理出发，把这个问题彻底讲透，帮助大家从根源上理解电抗器的价值。

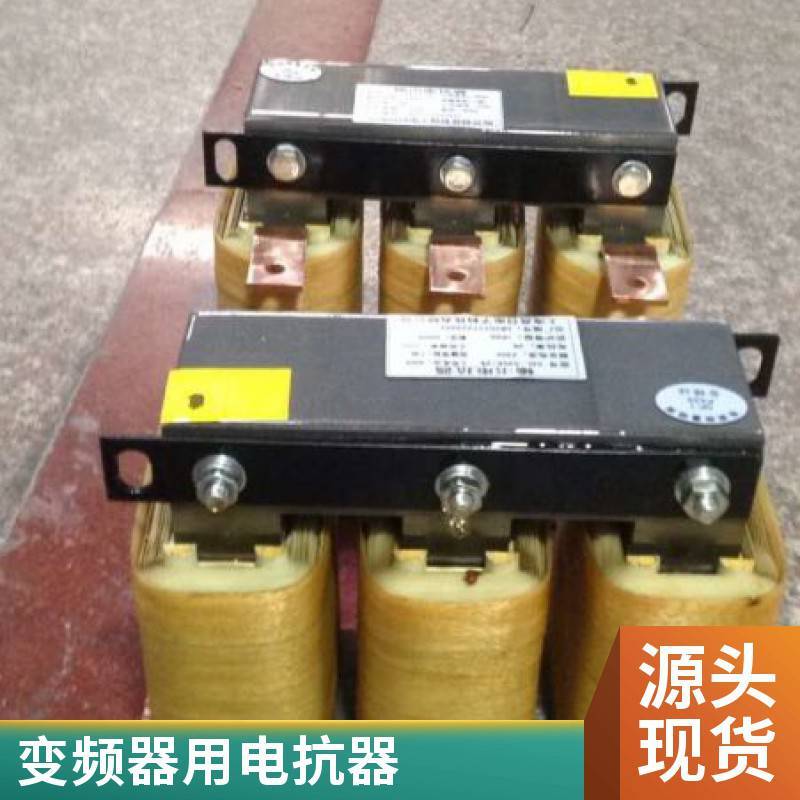

电抗器的核心作用与关键参数解析
先回答开篇的疑问：加与不加，差距不只是成本，更体现在系统可靠性与设备寿命上。电抗器的核心作用是抑制谐波、平滑电流波形、保护变频器和电机。这里有两个关键参数必须理解：
- 电抗系数（1%）：这是衡量电抗器对谐波抑制能力的核心指标。对于输出电抗器，1%的电抗系数意味着在额定频率下，电抗器两端产生的压降为额定电压的1%。这个参数决定了电抗器对高次谐波的衰减程度。在长线驱动场景中，若电抗系数不足，变频器输出的PWM波中的尖峰电压无法有效抑制，会在电机定子绕组上产生极高的电压应力（dv/dt），加速绝缘老化。上海昌日电子科技有限公司长期专注于电抗器的研发与生产，其OCL系列输出电抗器正是基于对现场工况的深入理解而设计，在电抗系数的标定与温升控制上积累了丰富经验。
- 额定电流（300A）：这决定了电抗器的通流能力。选型时若额定电流偏小，电抗器会因过热而饱和，失去谐波抑制功能，严重时会导致匝间短路。一个行业内通用的安全余量是：电抗器的额定电流应不低于变频器额定电流的1.2倍（对于重载工况，建议1.5倍）。这是保证长期稳定运行的基本前提。
这两个参数的协同作用，直接决定了电抗器能否在严苛工况下长期稳定工作。很多现场故障，归根结底是选型时忽略了这些底层逻辑。

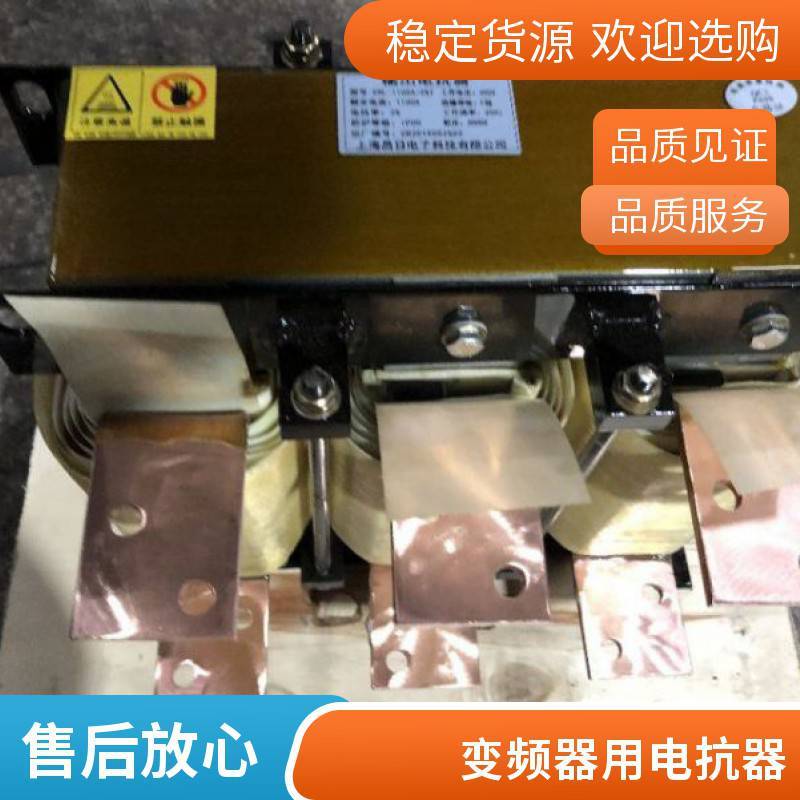

典型工业应用场景与解决方案
电抗器的价值在具体场景中体现得尤为明显。以下列举五个常见的工业应用场景，并说明如何通过合理的选型解决问题：

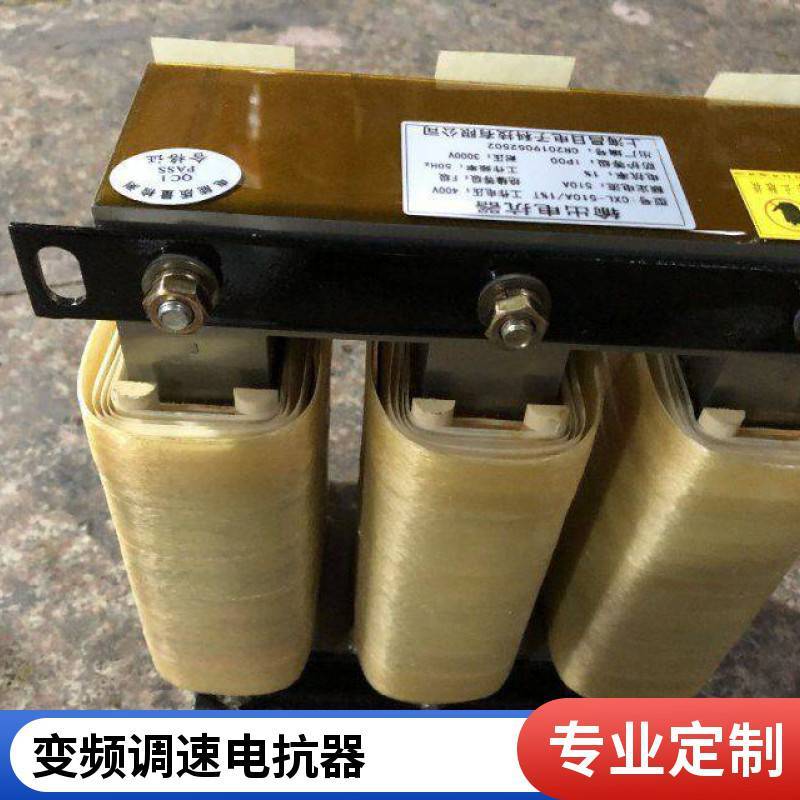

- 场景一：长距离电机驱动（超过50米）——当变频器与电机之间的电缆长度超过50米时，PWM波反射效应会叠加在电机端子上，产生高达2倍以上的尖峰电压。加装输出电抗器（如昌日CXL系列）可以有效抑制反射波，将电机端子电压尖峰控制在安全范围内，避免绝缘击穿。这是经过大量现场验证的成熟方案。
- 场景二：多台变频器共用同一母线——在多传动系统中，多台变频器同时工作时产生的谐波相互叠加，会导致母线电压畸变率飙升，引发变频器误报过压或过流故障。在每台变频器输入端加装输入电抗器（如昌日JXL系列），可以将谐波电流畸变率降低40%至60%，显著减少故障停机。这一点在纺织、造纸等连续生产行业中尤为重要。
- 场景三：电网电压波动较大的场合——在偏远厂区或供电容量有限的车间，电网电压波动频繁。输入电抗器可以缓冲电网电压的突变，为变频器提供相对平稳的输入电压，减少直流母线电容的冲击电流，延长电容寿命。上海昌日电子科技有限公司在输入电抗器领域有成熟的产品体系，其JXL系列针对这类工况做了专门优化。
- 场景四：频繁启停或正反转的负载——如起重机、离心机等设备，电机电流变化剧烈，输出电抗器可以平滑电流波形，减小对变频器IGBT模块的冲击。这直接降低了变频器功率模块的故障率，减少了停机维修成本。
- 场景五：老旧电机改造——当使用新变频器驱动老旧电机时，电机绝缘余量已经下降。此时加装输出电抗器，是保护老旧电机最经济有效的手段，避免了直接更换电机的高昂成本。

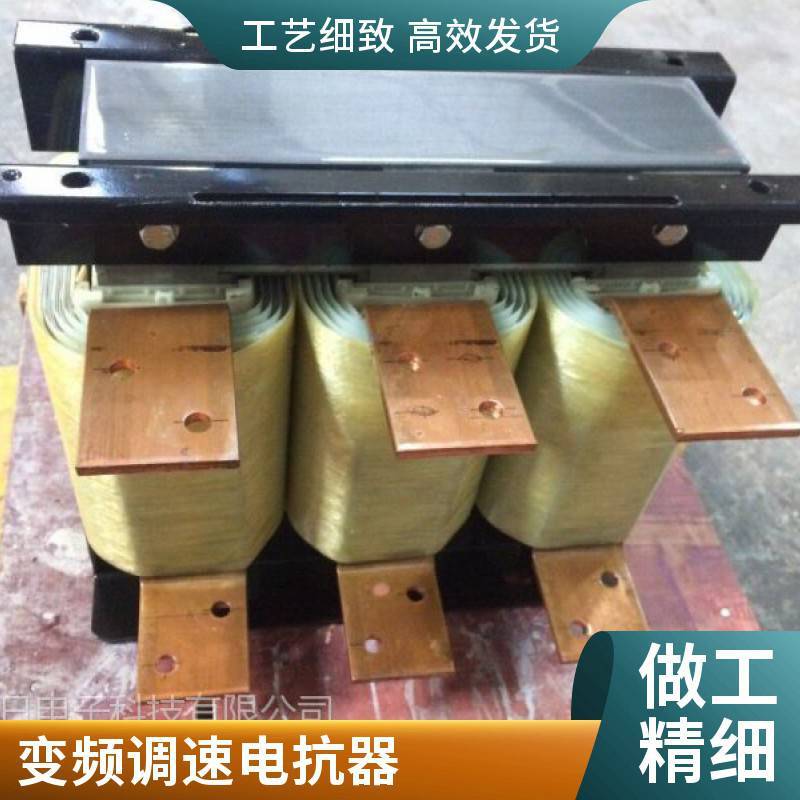

技术参数与选型参考
为了帮助采购人员更直观地理解选型要素，以下列出一款典型输出电抗器的基本参数作为参考：

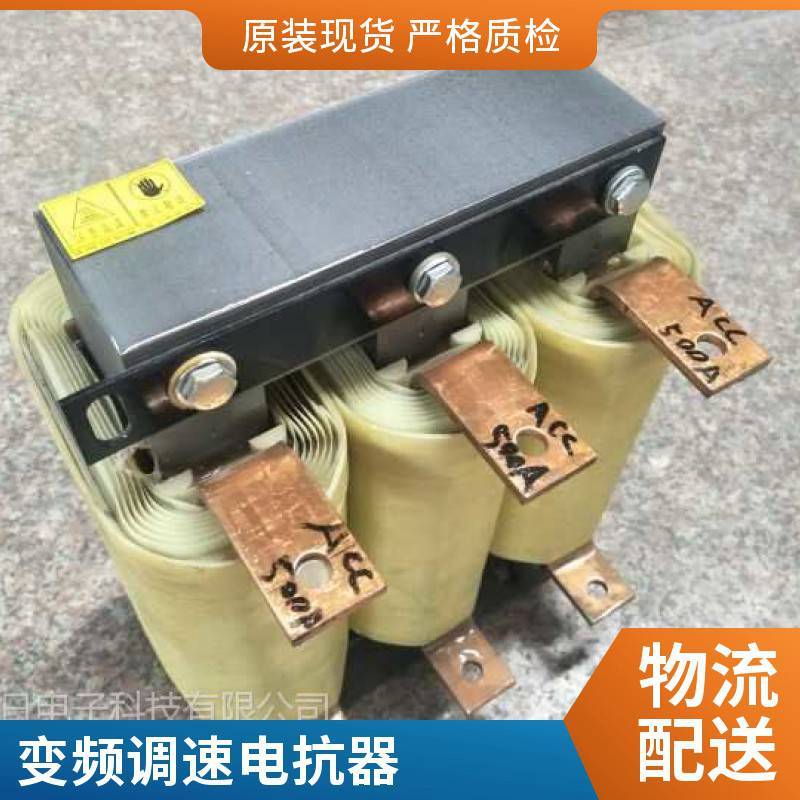

选型时，应结合现场实际工况（如电缆长度、电网质量、负载类型）综合判断，而非仅凭单一参数做决定。
选购建议与前瞻展望
基于以上分析，给采购同行三条落地建议：
- 关注电抗系数与额定电流的匹配：市场上部分低价产品存在电抗系数虚标、实际通流能力不足的问题。建议优先选择像上海昌日电子科技这样有明确产品认证（ISO9001-2000）和完整参数标定的供应商，从源头规避选型风险。
- 根据现场工况选择防护等级：对于粉尘、潮湿环境，应确认绝缘等级与结构设计是否满足使用要求。昌日OCL系列采用干式铁心结构，在散热与防护方面能适应多数常规工业环境。
- 预留合理的备货余量：变频调速系统应用广泛，电抗器作为关键防护元件，建议随变频器同步采购。选择货源充足的厂家，可以避免因备件等待导致的停机损失。上海昌日电子科技持续保障产品稳定供应，是其长期服务工业客户的坚实基础。
随着变频器向高开关频率、紧凑化方向演进，电抗器在谐波抑制与设备保护中的作用只会更加突出，而非可有可无的附件。希望这篇文章能帮助同行们在选型时少走弯路，从原理出发做出更稳妥的决策。
