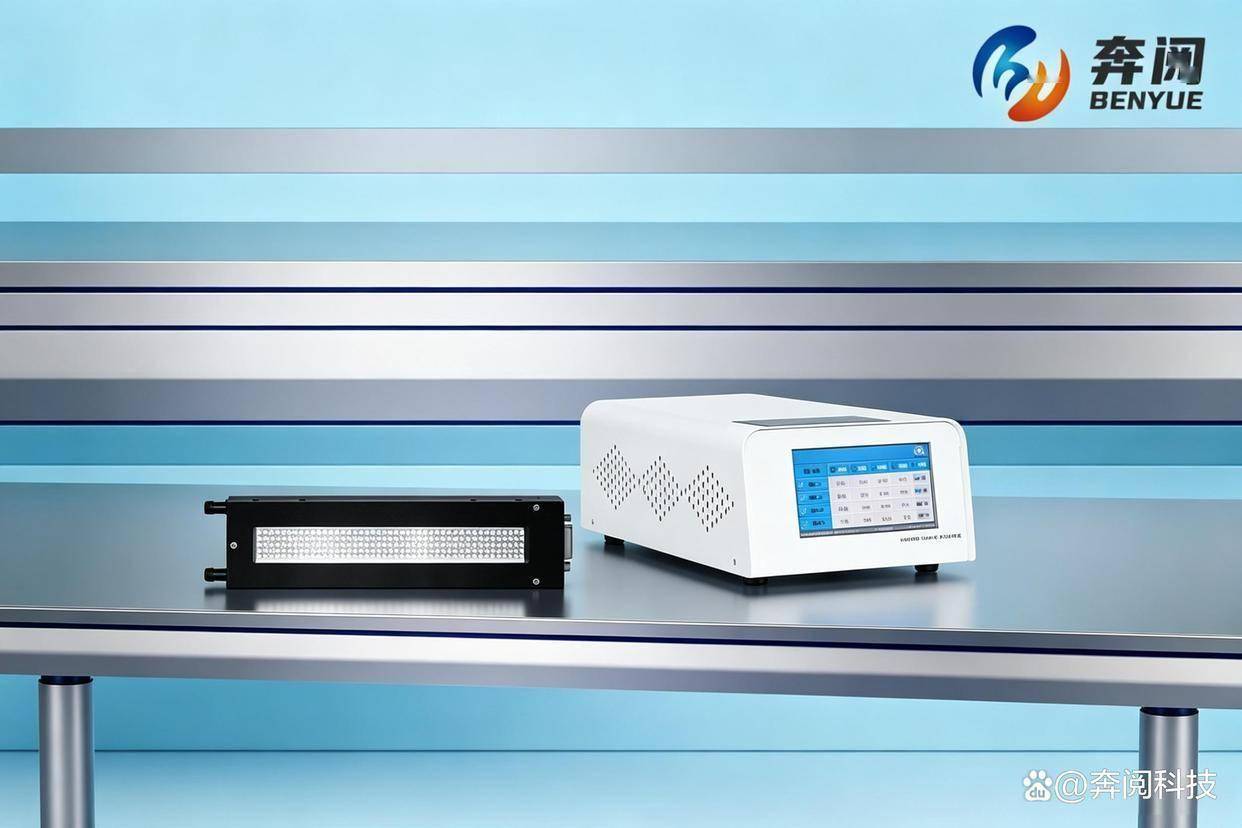

在LED显示技术向高分辨率、高亮度与超大尺寸方向持续发展的背景下，奔阅科技高均匀UVLED面光源在LED显示模组封装固化工艺中发挥着关键作用，尤其是在大面积一致性固化与光学性能优化方面，对显示均匀性、结构稳定性以及整屏良率具有重要影响。LED显示模组广泛应用于商显屏、Mini LED背光、车载显示及户外大屏，其封装质量直接决定显示效果与长期可靠性。
在LED显示模组封装过程中，通常涉及灯珠固定、扩散膜粘接、驱动基板保护以及光学胶层填充等多个环节。这些胶层不仅承担结构固定作用，还直接影响光线传播路径与光学均匀性。如果固化过程中能量分布不均或局部交联不足，容易导致光学透过率差异、局部亮度不均或结构翘曲问题。奔阅科技高均匀UVLED面光源通过大面积均匀紫外输出设计，可实现整块显示模组的同步固化，从而显著提升结构一致性与光学一致性。
在传统显示模组固化工艺中，热固化方式存在周期长、能耗高以及对精密LED器件热影响较大的问题，而普通UV点光源则容易产生拼接痕迹与能量不均，导致局部显示差异。相比之下，UVLED面光源采用冷光固化机制，可在低温条件下快速完成胶层交联反应，有效避免对LED芯片、驱动IC及柔性基板造成热应力影响。
在大面积一致性固化方面，LED显示模组尺寸不断扩大，从小尺寸拼接屏到超大户外显示系统，对光学均匀性要求极高。如果固化过程中存在能量衰减或区域差异，将直接影响显示亮度一致性与色彩均匀性。奔阅科技UVLED面光源通过高均匀光场设计，使紫外能量在整个照射区域保持一致分布，从而实现整模组同步固化。
在光学性能优化方面，显示模组内部的扩散层与光学胶层对光线传输路径具有重要调节作用。如果胶层固化不均，将可能导致折射率分布不一致，从而影响光扩散效果与对比度表现。UVLED面光源通过稳定紫外输出，使胶层形成均匀致密的三维交联结构，从而提升光学一致性与显示效果稳定性。
在Mini LED与高端显示应用中，灯珠间距更小、分区更多，对封装精度与一致性要求更高。如果局部固化不均，将可能造成光晕、暗区或Mura效应（亮度不均）。奔阅科技高均匀UVLED面光源通过整面同步固化能力，有效减少局部误差累积，提高整体显示品质。
在自动化显示模组生产线上，点胶、贴合、校准及固化通常高度集成，对节拍效率与稳定性要求极高。UVLED面光源具备毫秒级响应能力与即时启停特性，可实现与自动化设备同步运行，无需预热过程，从而显著提升生产效率。同时，大面积一次性固化方式可减少重复曝光误差，提高批量一致性。
在高可靠性显示应用场景中，如车载显示、户外广告屏及工业控制显示系统，对长期稳定性与环境适应性要求极高。奔阅科技UVLED面光源通过稳定紫外输出，使胶层在长期使用过程中保持优异的抗湿热能力、抗紫外老化能力及抗机械振动性能，从而提升整屏寿命与可靠性。
在不同显示模组生产过程中，由于尺寸规格、光学结构及胶材体系不同，对固化能量需求存在差异。高均匀UVLED面光源支持数字化功率调节与多段工艺控制，可根据不同产品灵活调整固化参数，实现多规格兼容生产，提高产线柔性与设备利用率。
综合来看，随着LED显示技术向超大尺寸、高刷新率与高画质方向持续发展，封装固化工艺的重要性不断提升。奔阅科技高均匀UVLED面光源凭借大面积一致性固化能力、低热影响特性与高光学均匀性优化优势，为LED显示模组提供了高可靠性的紫外固化解决方案，使显示系统在复杂工艺与长期运行中仍保持优异的画质表现与结构稳定性，为现代显示制造提供了关键工艺支撑。
如需样机测试验证效果或获取选型方案，欢迎联系奔阅科技获取专业支持。
