活检针针管韧性测试仪：穿进组织之前，先替它弯 20 次
本文由威夏科技提供!
活检针是介入诊断里"探进去取样"的那根管子——肝穿、乳穿、肾穿、骨穿，针头要越过皮下、穿过软组织、顶到目标病灶，一路上是弯曲应力 + 扭转 + 轴向推力的混合载荷。针管要是韧性不够，穿到一半断在组织里，就是医患双方都不想看到的事故。所以活检针出厂前，针管必须过一道韧性测试，而干这活的，就是活检针针管韧性测试仪。
韧性≠刚性，活检针为什么单独测
针管的"刚性"和"韧性"是两个方向的事：
刚性：跨距支撑、中点下压，测挠度值，反映的是"顶住不弯"的能力，对应穿刺推进时的抗变形
韧性：一端固定、反复左右弯，测的是"弯了不断"的疲劳寿命，对应针管在组织中绕过解剖结构时的抗断裂
活检针尤其特殊——它常做成同轴针(外针+内针)或半刚性的自动活检枪配套针，外针要带侧孔、倒钩、切割槽，管壁局部削弱，应力集中比普通注射针严重得多。所以 YY/T 0980.1-2016《一次性使用活组织检查针》把刚性、韧性分开写，乳房活检旋切设备的行业标准(中检院审评要点)还在附录里专门给了外针管韧性的规范性方法：0.5 Hz 双向 20 次，目测有无裂纹断裂 。
标准锚点：新标刚换，参数要跟
国内活检针针管检测目前是"双轨锚定"：
YY/T 0980.1-2016《一次性使用活组织检查针 第1部分：通用要求》——活检专属主干
GB/T 18457-2024《制造医疗器械用不锈钢针管 要求和试验方法》——2025 年 9 月 1 日刚实施，替代 2015 版，对韧性试验改得很细
新标把韧性试验的弯曲角度按壁厚拆三档：正常壁 25°±1°、薄壁 20°±1°、超薄壁/极薄壁 15°±1°，频率 0.5 Hz ± 0.025 Hz，双向 20 次，跨距精度 ±0.1 mm，终点判据是"无断裂" 。超薄壁如果硬套 25°，应力集中直接把针管掰废，反而测不出真实性能——这是新标改这档参数的底层逻辑。
设备段：活检针的夹具是难点
韧性测试仪的原理不复杂：伺服摆臂 + 力值/角度闭环 + 可换夹具，难点全在"适配"二字上。
活检针和注射针不一样的地方有三处：一是同轴针要分内外管分别装夹，外管还得考虑侧孔位置的应力偏向;二是半刚性活检针(如镍钛记忆合金) 要在 37℃ 附近测才接近临床，高端机型会加温控模块 ;三是 YY/T 0980 里对活检针还有个特有指标——以 5 倍针管直径(最小 5 mm 曲率半径)为基准做 90° 弯曲，验证无折断开裂 ，这套参数普通注射针测试仪不覆盖，得专门切活检程序。

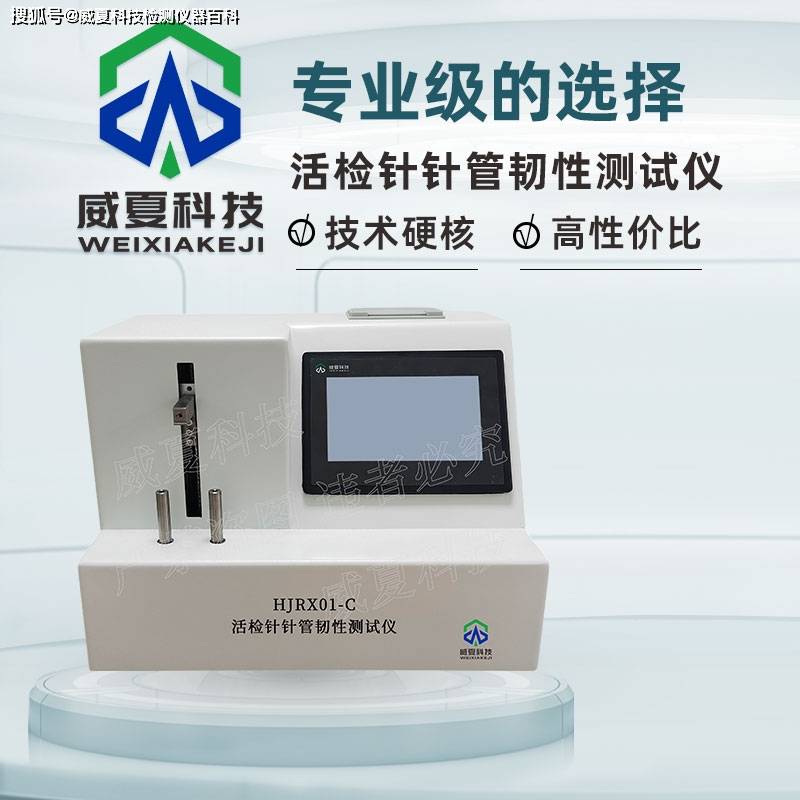

国产厂商里 威夏科技 的针管刚性韧性测试仪走的也是这个思路：PLC + ARM + Linux + 7 寸触屏这套架构前几篇提过，复用没问题;活检场景下重点做了三件事——夹具库覆盖 0.18–3.4 mm 全规格(含 34G 超薄壁)、跨距 5–50 mm 可选、弯曲角度 15°/20°/25° 按壁厚一键切，对应 GB/T 18457-2024 新标;另开活检专属程序，把 5 mm 曲率半径 90° 弯和同轴针内外管分别夹持的逻辑嵌进去，过 YY/T 0980.1-2016 的注册检不用临时改夹具。三级权限 + 原始数据导出这套合规配置延续前作，对飞检友好。
从"弯 20 次"到"不断才是底线"
活检针韧性测试的本质，是把临床上那一次穿刺里可能遇到的多次弯折，压缩成 40 秒(0.5 Hz × 20 次双向)的加速寿命试验。20 次弯完无断裂——这七个字看着轻，背后是针管热处理、减壁拉丝、激光切侧孔每一道工序的工艺余量。
新标换了、超薄壁 34G 加进来了、镍钛活检针在微创里越来越常用，测试仪这边也得跟着动：跨距要更细、角度要能分档、温度维度要能加。威夏科这类厂商如果能把"同轴针内外管自动识别 + 程序自动匹配弯曲参数"再做深一层，产线那边就不用每次换规格都人工核参数表了——对小批量多规格的活检针厂，这才是真正的效率点。
