说明：本文主要介绍配位环境包含哪些局域结构量，XANES 与 EXAFS 各自对哪些变量敏感，以及近边区、k 空间振荡和 R 空间峰如何连接具体材料状态。
配位环境的近邻层次与结构量有哪些？
在 XAS 里讨论配位环境，单个配位数只能保留一小部分局域结构信息。吸收原子周围的近邻组合里，第一壳层是谁、有多少个近邻、键长分布处在哪个区间、热振动和静态无序有多强，再加上近邻元素种类和局域对称性，都会改变近边区线形和离边振荡。N、R、σ²、散射原子种类和几何对称性是 EXAFS 拟合里的基本结构量。

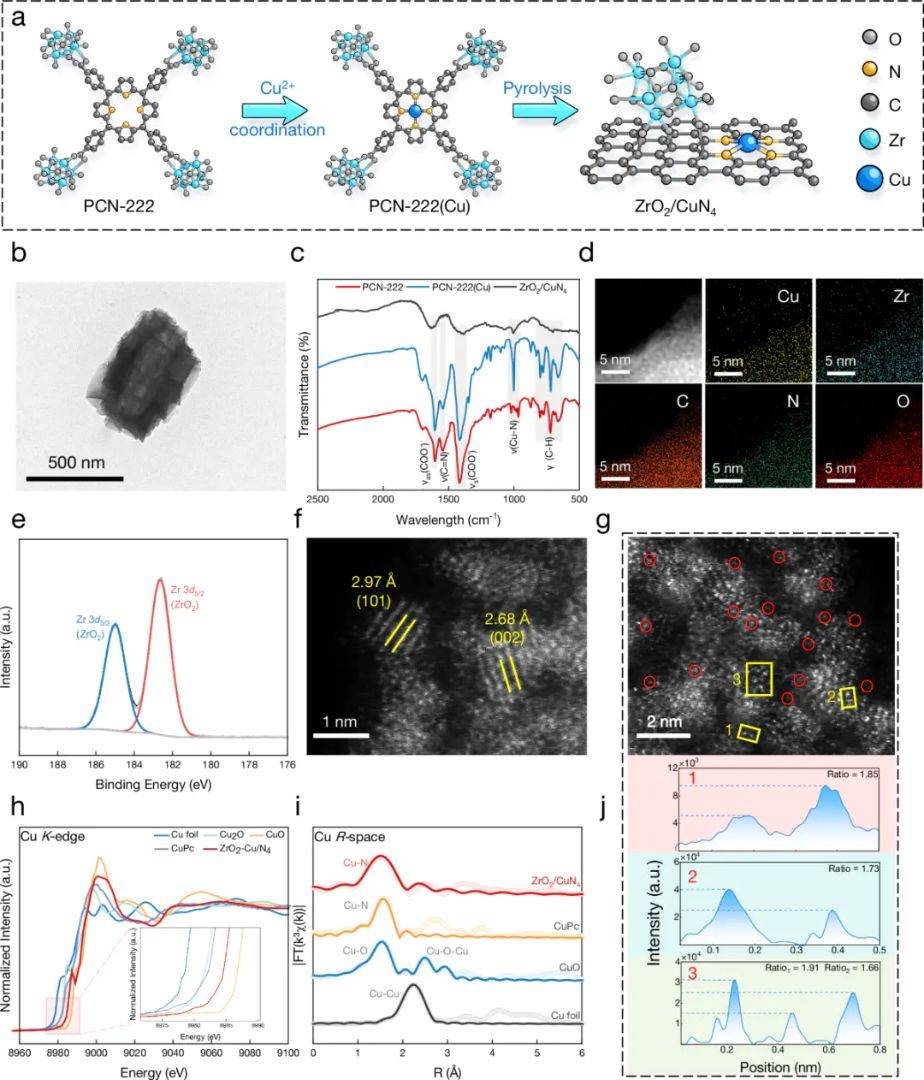

图1. PCN-222 衍生 ZrO2/CuN4 的构筑、Cu K 边 XANES 与 R 空间 FT-EXAFS 对照。DOI: 10.1038/s41467-025-63274-9
XANES 和 EXAFS 共用同一吸收边，取用的能区不同。近边区受末态电子结构和多重散射控制，离边更远的振荡来自壳层散射路径。同一处配位重排会改写近边区线形，也会改写 k 空间和 R 空间振荡。
在单原子、团簇和缺陷位点里，N4 变成 N3O、第一壳层半径轻微收缩、第二壳层金属-金属路径出现或消失，以及 局域对称性由近中心对称转成偏心，都会把谱线推向不同方向。第一壳层、第二壳层、配体种类和局域对称性会分别改变边位、峰形、相位和 WT 热点。
第二壳层和更远壳层记录桥连关系、载体邻接和金属-金属接近程度。不少工作态体系里第一壳层数目保持在接近区间，变化集中在 M-M 路径、桥氧路径或 载体原子回填。这些变化会在高壳层 FT-EXAFS 和 WT 热点里留下痕迹。
XANES近边区反映哪些电子与结构？
边位、白线和预边峰各自偏向哪些局域量？
XANES 近边区里，吸收边位置和白线强度对电子态变化最敏感。吸收原子的有效核电荷、配体电负性、共价混成和局域屏蔽会移动边位，几电子伏的位移里常同时写着价态调节、配体场变化和局域成键重排。
白线和预边峰还会记录局域几何。未占据态密度决定白线能堆多高，1s→3d/4p 混成又把局域对称性写进预边峰强度。低配位、偏心配位、平面配位和轴向配位会给出不同近边线形，因此 XANES 里已经带着配位几何的方向性。

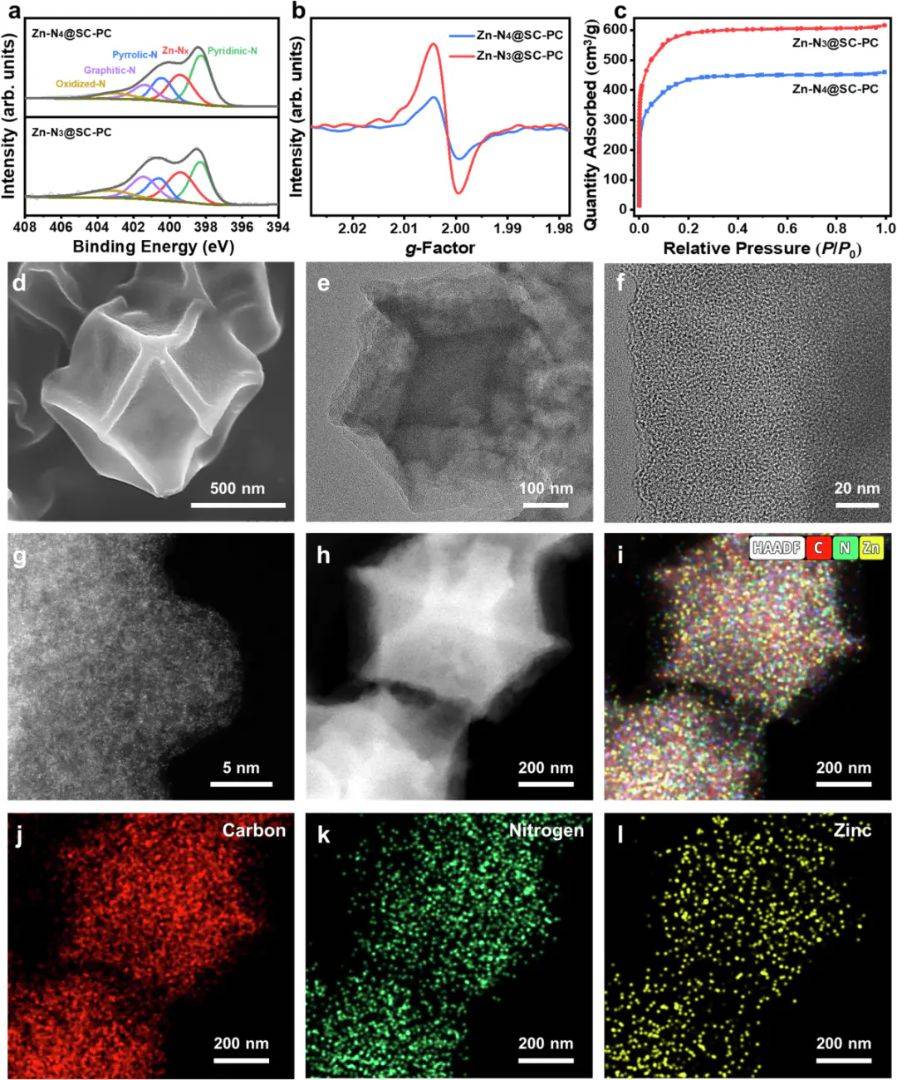

图2. Zn-N3@SC-PC 与 Zn-N4@SC-PC 的结构表征、Zn K 边 XANES、FT-EXAFS 与 WT-EXAFS 对比。DOI: 10.1038/s41467-025-58148-z
同一元素换成不同配位几何时，近边区的差别集中在线形细部。肩峰位置、白线宽度和预边峰强弱在低配位位点里变化更大，第一壳层的近邻种类和键长会把这些线形差别限制在具体结构范围内。
配位几何变化怎样写进近边区谱线？
同一组样品的 XANES 中，边位位移、白线重分配、预边峰面积和 EXAFS 壳层响应要处在同一组电位、温度和配体条件下。若边位已经变化而第一壳层位置几乎不变，常见情形是电子密度或配体场已经调节；若边位、白线和第一壳层一起变化，近边区记录的内容会同时含有电子数和局域配位几何。
单原子和非对称位点的白线形状、肩峰位置和预边峰强度会随着近邻元素、更换配体和配位数变化同步改写。配体场、混成强度和局域几何会同时决定这几类近边区细节。
同元素、同吸收边、已知配位几何的参考样能给近边区提供能量和线形标尺。边位、白线和预边峰的差别可连接平面、四面体、八面体环境，也可连接 N、O、Cl 这类不同配体。
能量校准方式也会影响近边区比较。若不同样品的 E0 对齐方式不一致，边位差会和归一化误差叠在一起；若参考箔和样品采集批次不同，白线高度和肩峰位置也会多出仪器漂移。这类偏差常出现在边位、白线和预边峰。
EXAFS的k/R空间包含哪些壳层信息？
振荡幅度和相位怎样编码第一壳层？
EXAFS 里的 χ(k) 会把第一壳层写成振荡。配位数 N牵动振荡幅度，键长 R改写振荡周期和相位，无序度 σ²会更快削弱高 k 区的清晰起伏。换成更重的近邻元素，背散射振幅和相位函数也会一起变，所以相同的 N 在 M-O、M-N、M-Cl 和 M-M 路径里会产生不同振荡包络。

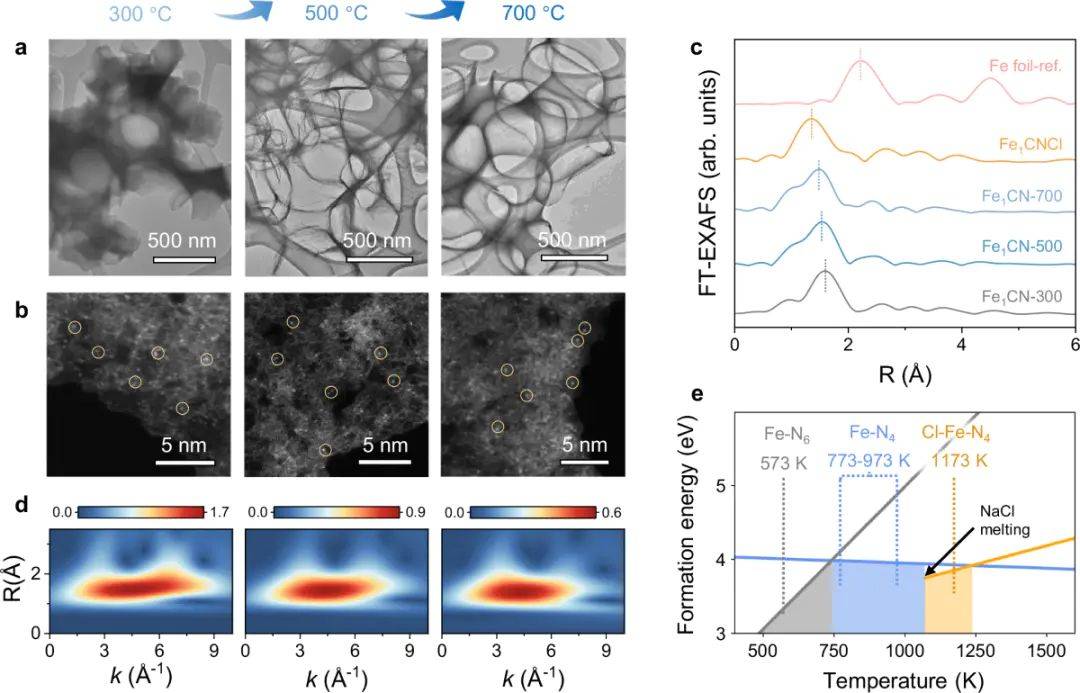

图3. Fe1CNCl 在不同热处理温度下的 FT-EXAFS、WT-EXAFS 与配位稳定性对照。DOI: 10.1038/s41467-025-63117-7
傅里叶变换后的 R 空间峰位低于真实键长。相位校正前的峰位比真实键长偏短，R 的数值由相位函数和散射路径修正。同一个第一峰靠左或靠右，反映第一壳层路径、相位函数和近邻元素的同步变化。
为什么 R 空间峰离不开路径模型？
R 空间里的每个峰都可由多条路径叠加。第一壳层单散射、第二壳层金属-金属路径和多重散射会压在相近的 R 区间里，峰高会受到配位数和无序度同时影响，峰宽会受到壳层分裂和多重散射同时影响。k 空间拟合保留振荡细节，R 空间峰形保留壳层分布，残差分布保留路径偏差。
如果高 k 区被噪声或无序度削弱，R 空间里的壳层可分辨性会最早变差。N、R、σ²、散射原子和路径类型之间的耦合会变强，第一壳层、第二壳层和多重散射在 R 空间里会压成宽峰，高 k 段振荡也会随之变短、变钝，尾部细节会被抹平，短程有序也会变弱。
k²χ(k) 与 k³χ(k) 还会给高 k 区不同权重。某一壳层只在高权重谱里才变清楚，该路径依赖高 k 段细节；换权重后壳层参数立刻漂移，多来自远壳层或重元素路径支撑偏弱。这类现象多出现在高壳层和重散射原子。
拟合里的共享参数也会牵动壳层参数。S02、ΔE0和路径简并度若没有被同一参考样约束，配位数和键长就会互相补偿。这种补偿最常反映在第一壳层幅度和远壳层残差。
实验条件如何改写谱线？
换一个近邻元素，为什么热点位置就会变？
近邻元素改变后，EXAFS 的背散射函数同步改变。轻元素的散射强度多停在较低 k 区，重元素的热点位置多移向更高 k 区，因此 WT-EXAFS 里热点的 k 位置本身就带有元素指纹。区分 M-N、M-O、M-Cl 和 M-M 路径时，WT 的 k-R 联合位置会直接分出单一 R 峰里的重叠贡献。

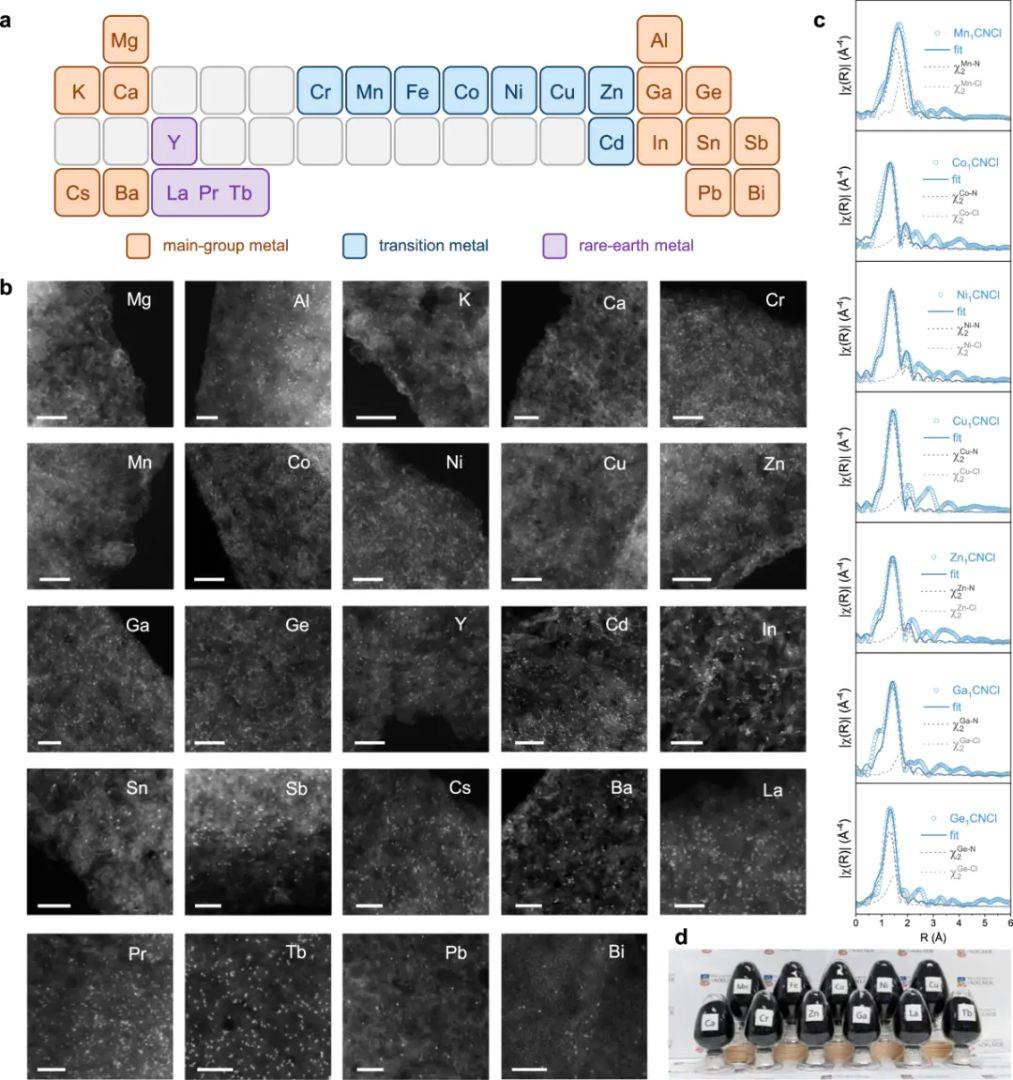

图4. 不同金属位点的 HAADF 图像与 FT-EXAFS 拟合路径对比，用于区分 M-N、M-Cl 等近邻散射贡献。DOI: 10.1038/s41467-025-63117-7
元素种类还会被路径替代效应干扰。如果模型里同时允许M-N、M-Cl和M-M自由漂移，拟合常会用不合理的配位数去补偿相位差。化学组成、样品制备路线和参考样会限制可接受的路径类型，数值拟合只在这些条件内细化配位数、键长和 ΔE0。
壳层重叠和实验窗口会混淆哪些信号？
当两层近邻的距离本来就接近时，R 空间峰会自然重叠。Δk 太短会把峰压宽，信噪比不足会更早抹掉高 k 细节，荧光自吸收、E0 选择和参考不匹配又会改写峰高和边位。宽峰常来自两层近邻重叠，也可来自窗口变窄后的分辨率下降和高 k 细节损失。
配位原子种类会在三组信号里留下不同痕迹。XANES 记录电子结构和局域对称性，FT-EXAFS 记录壳层距离分布，WT 记录不同散射原子的 k-R 定位差别，拟合残差会暴露路径类型和实验窗口之间的冲突。
参考样覆盖范围会改变路径分配。如果参考谱只覆盖氧化物而没有氮配位、卤素配位或金属簇，拟合路径会偏向某一类近邻。R 空间和 WT 热点即使看着接近，路径分配也会偏向参考样覆盖更全的一侧。
联读XAS如何关联谱变与材料态？
工作态里怎样区分电子项和结构项？
工作态谱学沿同一时间轴记录连续变化。如果边位已经移动而第一壳层几乎不动，变化多来自电子密度或配体场调节；如果金属-金属配位数、第一壳层峰强和边位一起变化，成键路径和位点构型也在同步改写。

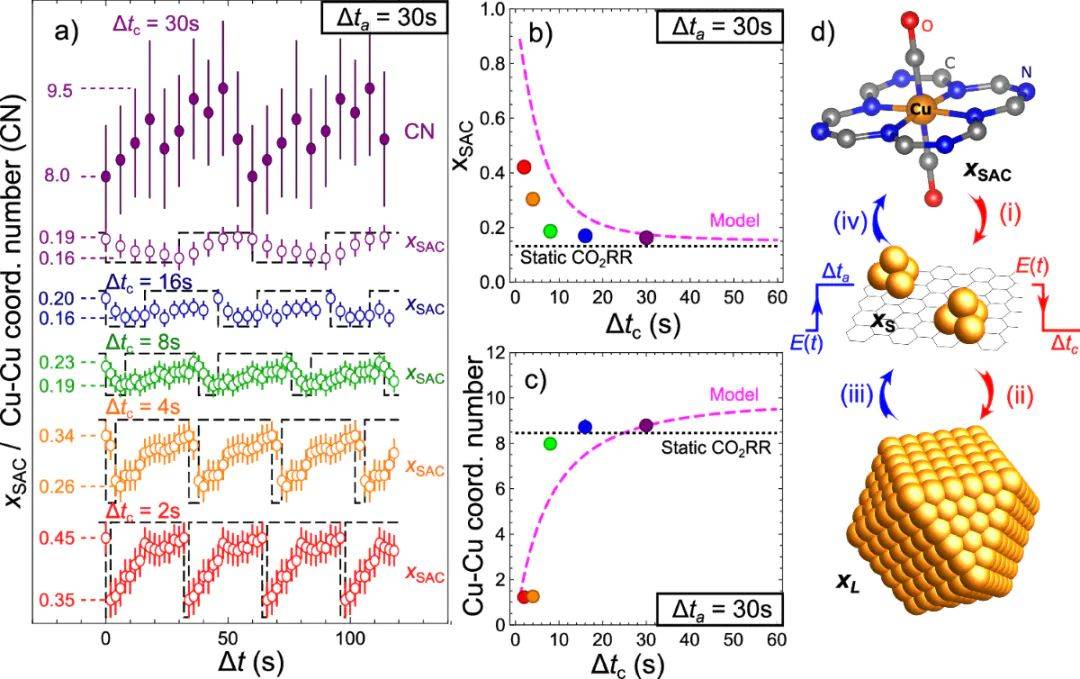

图5. 脉冲 CO2 还原条件下单分散 Cu 物种比例与 Cu-Cu 配位数随脉冲时间变化。DOI: 10.1038/s41467-024-50379-w
operando 序列里的单分散位点比例、金属-金属配位数和状态窗口沿时间轴连续变化。峰强下降、峰位漂移和 WT 热点迁移可分别记录位点分散、团簇形成和壳层重排。
反应场景会怎样限定谱线归属？
边位向高能移动可来自氧化还原、吸附体改写第一壳层、质子攻击或缺位补偿；R 峰降低可来自配位数下降、无序度升高或测试窗口变窄。电位、温度、气氛、反应物和结构模型会限定同一组谱线的材料状态。

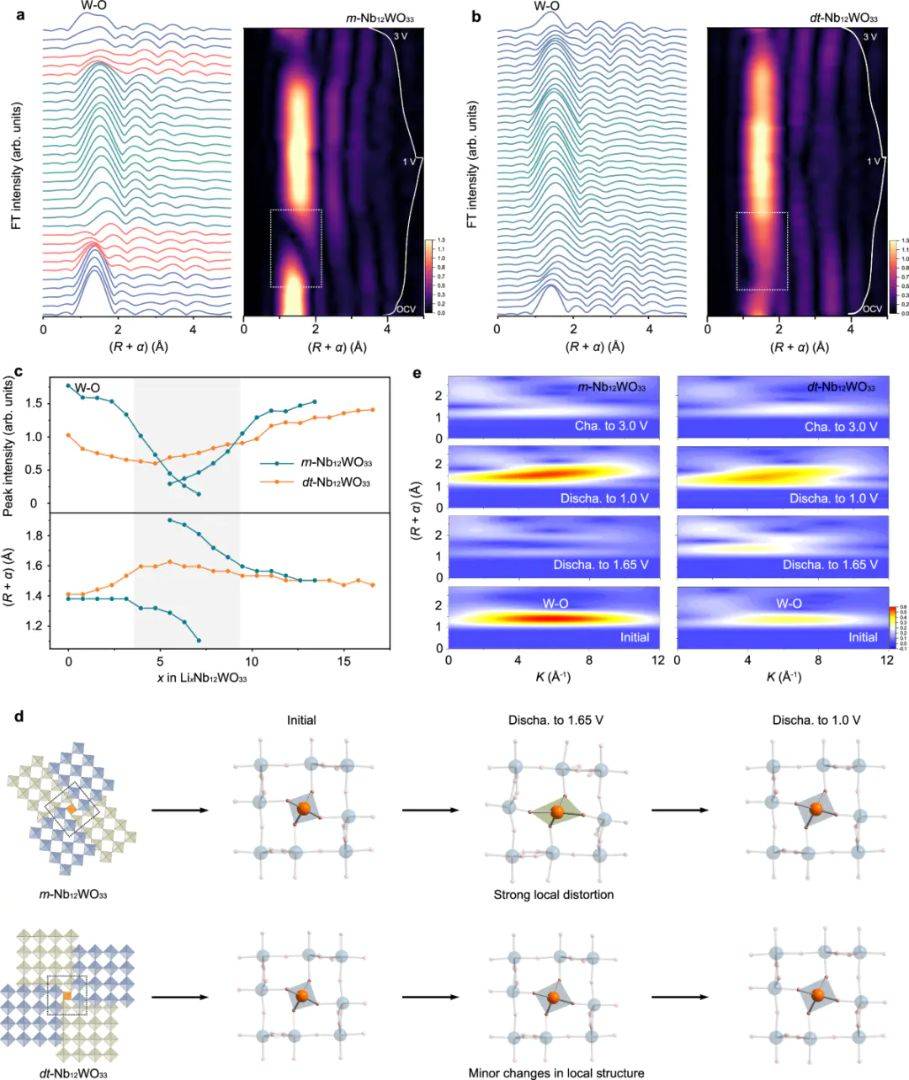

图6. operando W LIII 边 EXAFS 在充放电过程中的 R 空间与 WT-EXAFS 变化。DOI: 10.1038/s41467-025-61646-9
当 operando FT-EXAFS 和 WT-EXAFS 把 W-O 或 M-O 壳层放在连续工况里跟踪时，峰强变化、峰位漂移和热点扩展或收缩会伴随吸附、脱附、团簇形成或位点恢复。连续工况里的配位重构会直接改变 W-O、M-O 和 M-M 壳层。

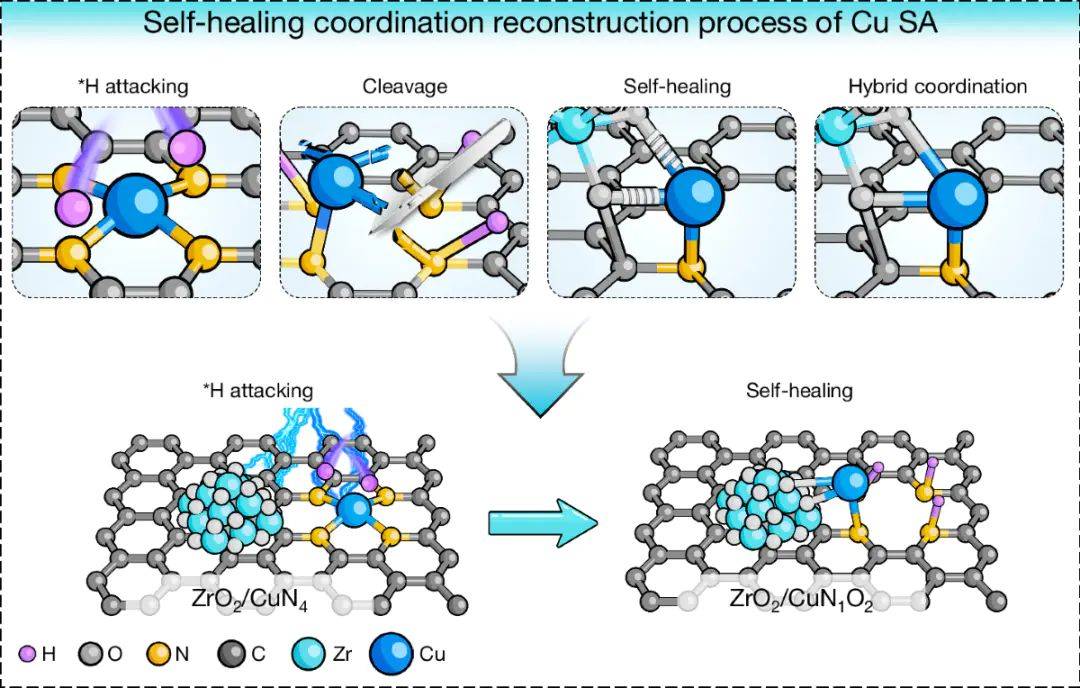

图7. Cu 单原子位点在氢攻击、自修复和混合配位过程中的配位重构示意。DOI: 10.1038/s41467-025-63274-9
同一组工作态数据会同时记录吸收原子的电子贫化或富集、第一壳层是否保持原有配体、金属-金属路径是否出现以及局域对称性是在什么工况下被改写，这些变化属于特定电位、温度或反应阶段的材料状态窗口。这组变量集中体现在边位、第一壳层和 M-M 路径。
结构模型能把谱学序列里的配位重构固定到原子位点。N4 位点受到 H 作用后转成 N/O 混合配位，边位、白线和第一壳层会记录中间阶段与恢复阶段，M-M 路径是否冒头会记录团簇生成与自修复。时间轴上的配位事件属于具体工况窗口中的结构响应。
电流、转化率或容量能给谱学变化增加性能坐标。若边位回移而电流保持稳定，材料多处在可逆电子重排状态；若 M-M 路径持续增加且性能同步漂移，材料更接近团簇化、烧结或不可逆重构。时间轴和状态窗口会同时记录谱线与性能的漂移方向。
