LED 模组光电性能 + 显示性能测试｜模组厂出货前的"底层参数 + 上层拼墙"
LED 模组（SMD/COB/IMD，P1.2–P5）出厂前要做两层验收： 光电性能是"发光件本体"的底层参数（亮度、波长、电压、光效、分光 bin），决定同批次能不能拼一起不花； 显示性能是"作为像素拼墙"的上层参数（灰度、刷新、均匀性、色域、拼接），决定整墙交付时指挥厅/广电/赛事能不能用。第三方检测一般把这两层拆开测，避免"单模组光电漂亮、整墙显示翻车"。
一、标准抓手
SJ/T 11141《LED 显示屏通用规范》——主口径，亮度、均匀性、灰度、刷新、换帧、视角全覆盖
GB/T 29458《LED 显示屏拼接平整度测量方法》——模组级平整度、拼接公差
GY/T 155（广电口径）——刷新率、低灰、色域、EBU 彩条，赛事/广电屏引
SJ/T 11590（LED 显示屏光电性能测试方法）——亮度/色度/均匀性/视角方法学
CIE 13.3 / GB/T 7921——显色 Ra / R1–R15
GB/T 7287（若带"远红外/石墨烯背板"类特殊模组，一般显示模组不走这条）
二、光电性能测试项（模组作为"发光件"）
光电项是模组厂的"bin 管理"基础，拼墙均匀性、色温一致性、整墙低灰表现，根都在这。
1）亮度（全白 100%）
测法：亮度计贴模组表面（或 0.3m/0.5m 近场，按 SJ/T 11590），全白 100% 下测中心 + 四角 5 点
阈值：按规格（如 P1.5 COB 全白 100% ≥800 nit，P2.5 SMD ≥600 nit）
同 bin 极差 ≤5%（严的 ≤3%）
2）电压 / 光效（模组厂筛 bin 用）
VF（正向电压）：恒流下测（如 5mA/10mA/20mA 每像素或每扫描行），同 bin VF 极差 ≤0.05V（SMD 灯珠级）→ 模组级整板 VF 分布要标
光效（lm/W）：全白 100% 下测整板功耗 + 亮度，算 η = (亮度×面积×π) / 功耗，COB 常 120–180 lm/W，SMD 稍低
用途：同批次光效 CV≤8%，否则整墙"同亮度下功耗不一"，发热也不均
3）波长 / 色坐标（bin 管理核心）
主波长 λd：红/绿/蓝各测，绿光常卡 525±2nm、蓝光 465±2nm、红光 620±3nm（按规格）
半波宽 FWHM：绿光 ≤30nm、蓝光 ≤25nm、红光 ≤20nm（COB 量子点/定制荧光粉可更窄）
CIE (x,y)：每像素或每模组 5–9 点，同 bin 极差 Δx/Δy ≤0.003（严的 ≤0.002）
CCT：白平衡下（R:G:B = 特定配比）整模 CCT，同批极差 ≤150K（严的 ≤100K）
4）亮度均匀性（模组内）
5–9 点测，极差 ≤5%（严的 ≤3%），COB 因单片封装均匀性常比 SMD 好（≤2%）
测法按 SJ/T 11590：近场垂直测，避免视角影响
5）视角（50% 亮度角）
水平 / 垂直各扫，SMD 常见水平 160°/垂直 140°，COB 因透镜结构常水平 150°/垂直 130°（但 COB 近看"颗粒感低"是另一卖点）
广电/指挥厅要补测"偏看角"——视角边缘亮度掉到 50% 时 CIE (x,y) 漂多少
6）温升光电参数（加速老化关联）
常温 25℃ vs 高温 60℃（模拟屏体背温）下测 VF、亮度、λd 漂移
阈值：VF 温漂 -2mV/℃ 级（芯片级），整模亮度热衰 ≤5%（25→60℃），λd 漂 ≤1nm
用途：整墙长期跑，热稳态后 CCT/均匀性会不会飘
三、显示性能测试项（模组作为"像素拼墙"）
显示项是 SJ/T 11141 的主场，模组级测要"带驱动板+接收卡"测，不能只测裸 LED。
1）灰度（0–255 阶）
测法：灰度仪贴模组，每阶 1 步或每 16 阶一步
阈值：0–255 线性度好，低灰 0–32 阶尤其要卡——广电/赛事屏命门
低灰 0–8 阶"可辨"，不能死黑或阶跳（驱动 IC 低位没调好时高发）
2）刷新率
测法：光电管 + 示波器，抓周期 T，f=1/T
阈值：指挥/广电/赛事 ≥3840Hz（按 SJ/T 11141 实刷新口径，不拿倍频顶数）
模组级抽测：每批次抽 3–5 板，Refresh 极差 ≤5%
3）换帧与同步
模组级暂不测整墙撕裂，但要测 接收卡–驱动 IC 延迟一致性：同批次模组换帧延迟差 ≤1 行（@60Hz 输入）
广电屏整墙前要卡，模组级先筛驱动 IC 批次
4）色域
测法：全白平衡下扫 380–780nm，算 sRGB / DCI-P3 / NTSC 覆盖
COB 小间距常见：sRGB ≥99%、DCI-P3 ≥95%、NTSC ≥110%
同批模组色域容积极差 ≤2%
5）拼接缝与平整度（GB/T 29458）
模组间缝：≤0.5mm（P1.5–P2.5）或 ≤1 像素宽
模组内高低差：≤0.1mm（COB 因封装厚常能到 ≤0.05mm）
测法：靠尺 + 塞尺，或激光平整度仪
6）视角下的色偏（显示项延伸）
水平 ±60°、垂直 +30°/-10°（指挥厅视角）测 CIE (x,y)
阈值：Δx/Δy ≤0.005（严的 ≤0.003），避免"侧面看偏色"
7）低灰抗扰（模组级预筛）
低灰 0–16 阶跑图时，用 EFT 容性钳轻打信号口（±0.5kV 预筛），看横纹/闪
判：不闪、不横纹——整墙 EMC 抗扰前移筛，避免整墙拼完翻
四、模组级测试布置（第三方怎么测不被糊弄）

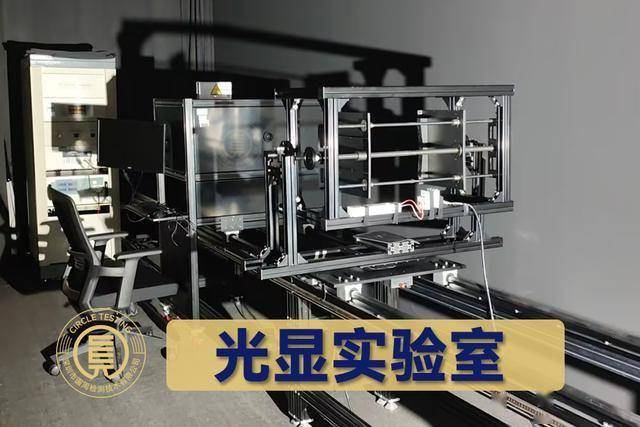

光电项：亮度计/光谱仪 + 近场夹具（0.3m 或贴面），恒温恒湿 25℃ 稳 30min 后测
显示项：模组 + 驱动板 + 接收卡 + 发送卡联调，跑 SJ/T 11141 测试图卡（全白、全黑、棋盘格、灰阶、EBU 彩条）
同批抽样：≥10 模组（或按 bin 数 ×3），出"极差 / CV / 最大最小值"
批次比对：本次 vs 上次 batch 的 CCT/λd/VF 漂，屏厂最该卡的"长期一致性"
五、常见翻车点（模组厂→屏厂→整墙）
同批 CCT 极差 320K——4 个 bin 混拼，整墙"冷暖斑"，指挥厅 2 小时眼累
低灰 0–8 阶死黑——驱动 IC 低位没调，广电 VAR 回放"黑场斑块"
刷新标 3840 实测 1920——驱动 IC 倍频口径，整墙转播车 1/200 快门条纹
COB 模组内高低差 0.15mm——拼 20 平米整墙缝处"暗线"，GB/T 29458 超差
VF 同 bin 极差 0.08V——整墙同亮度下功耗差 8%，热稳态后 CCT 再漂一次
高温 60℃ 亮度掉 7%——背温热区（电源/驱动 IC 旁）LED 结温余量紧，夏天机房故障
六、交付物
光电报告：亮度（5 点+极差）、VF、光效、λd/FWHM、CIE(x,y)/CCT、均匀性、视角、温升光电漂移
：灰度（0–255 阶曲线，低灰 0–32 重点）、刷新率、换帧延迟、色域、拼接缝/平整度、视角色偏
同批统计：10 模组的极差/CV 表（CCT/VF/亮度/刷新四样）
整改闭环：CCT 散→换 bin 或调白平衡配比；低灰死黑→驱动 IC 低位 Gamma 重调；缝超差→COB 封装压平工装
LED 模组测到最后，拼的是 "光电层（VF/λd/CCT/bin 极差）保同批能拼，显示层（低灰/刷新/平整度）保整墙能用"两件事。只测"全白亮度+VF"不测低灰和刷新，广电/赛事屏模组过不了；只测显示不测 VF/CCT bin，整墙拼出来"冷暖斑"屏厂自己都调不回来。光电 5 项 + 显示 7 项钉死，模组厂出给屏厂、屏厂出给业主，两层都立得住。
