NVIDIA GB200 NVL72系统的出现，将数据中心的单机柜功率密度推高到一个新的数量级——130-140kW。这组数据本身不难理解：相比传统CPU服务器机柜的10-20kW，它放大了大约7到10倍。
但数字背后的逻辑变化，比数字本身更值得关注。
传统数据中心的验证逻辑是线性的：一台假负载，接入供电系统，加载，记录数据，完成。这个逻辑成立的前提是——机柜的散热路径是单一的。
当单机柜功率突破100kW，散热路径不再单一。液冷带走约70%-85%的热量，风冷承担剩余的15%-30%。验证的逻辑随之改变：测试设备必须同时向两条散热路径施加热负荷，而且两条路径的功率配比必须是可调的。
GPU测试风液混合负载柜，正是回应这一逻辑变化的技术产物。它不是“风冷负载+液冷负载”的物理叠加，而是一套在同一机柜内集成两种散热路径、且可独立调节配比的验证系统。以下从三个角度分析这套系统背后的工程逻辑。
角度一：为什么“两条路径”比“一条路径”更难验证？
单路径验证的逻辑是“通断式”的：负载加上去，热量从唯一路径排出，测温度、测流量、测压降，数据达标即通过。
双路径验证的逻辑完全不同。液冷回路和风冷回路在物理空间上共存，在热力学上相互影响——液冷回路排出的热量会提高机房环境温度，增加风冷系统的负担；风冷系统排出的热空气如果回流，又会影响液冷回路的冷凝温度。
这种耦合效应在单路径测试中不存在，在仅测液冷或仅测风冷的测试中也不会暴露。只有在两条路径同时加载、同时测量的条件下，耦合效应才会显现。

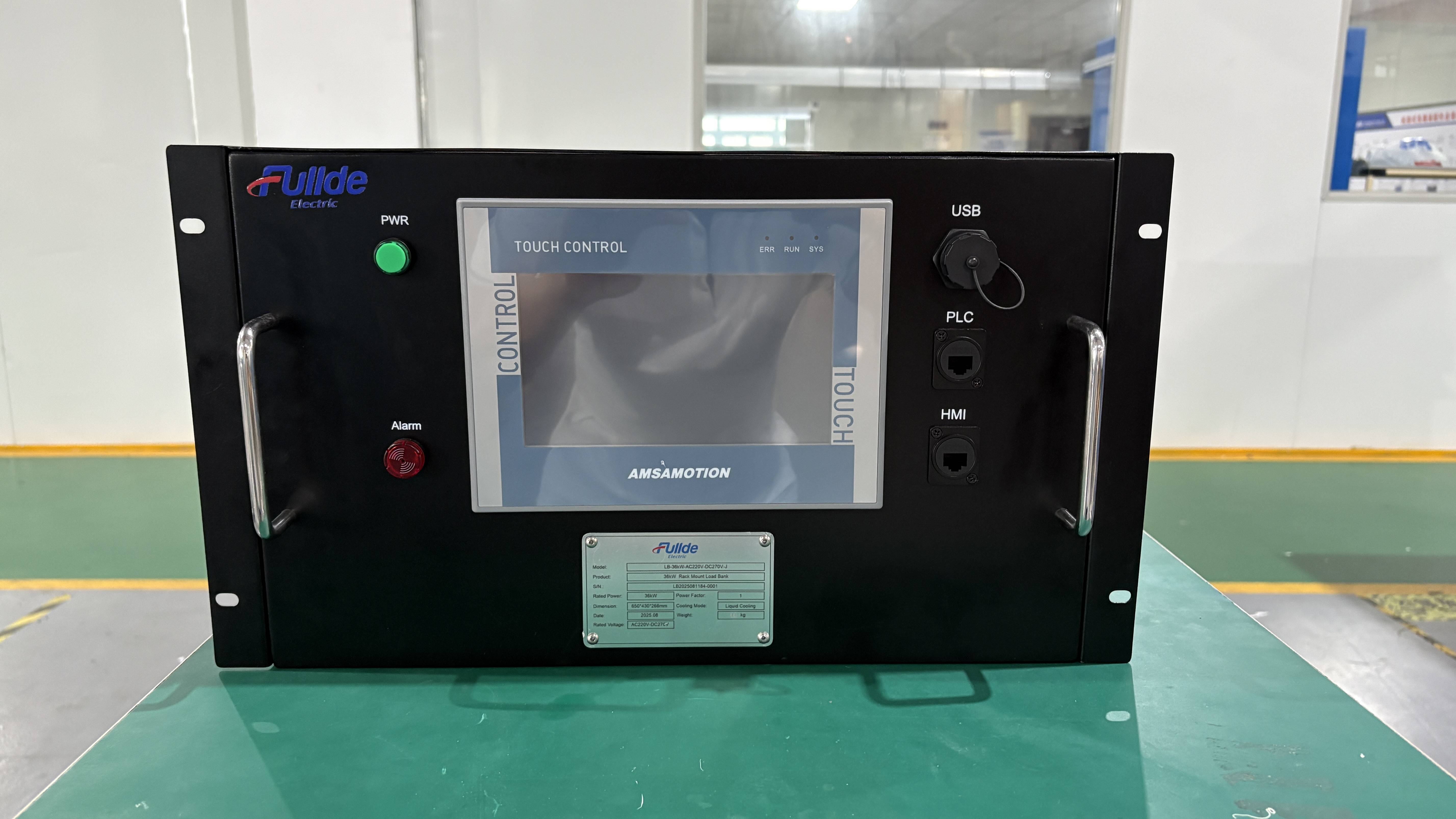

福德电子的风液混合负载柜在同一机柜内实现了风冷与液冷协同，液冷部分接入客户现有冷板管路，风冷部分与机房冷热通道配合。设计目标不是“两条路径都能测”，而是“两条路径在同一时刻、同一空间内接受检验”——前者是功能叠加，后者是系统验证。
角度二：功率配比为什么必须是“可调的”？
不同代际的GPU芯片，风液配比不同。有资料显示，典型GPU高密数据中心的液冷占比约为75%。但这个比例不是固定的——不同机柜布局、不同冷却工质、不同环境温度下，最优配比都可能发生变化。
如果测试设备的配比是固定的——比如只能模拟75%液冷+25%风冷——那么任何偏离这一配比的架构都无法被准确验证。
福德电子的风液混合负载柜采用模块化设计，风冷模块和液冷模块独立配置。208kW机型配置为4×12kW风冷模块+8×20kW液冷模块；216kW机型配置为4×12kW风冷模块+4×42kW液冷模块。模块化意味着配比可调——测试人员可以根据被测机柜的实际散热架构，灵活设定两条路径的功率比例。
这种“可调性”在工程上的价值在于：它使一台设备能够覆盖多种架构的验证需求，而不是为每一种配比准备一套专用设备。
角度三：为什么“功率密度”本身就是一个验证维度？
208kW、216kW、188kW——这些数字出现在福德电子的产品参数中。但“高功率密度”不仅是一个规格指标，它本身就是一个需要被验证的工程问题。
高功率密度的物理含义是：单位体积内需要处理的热流量更大。这对冷却介质的流量、管路的承压能力、换热界面的热通量都提出了更高要求。验证一台高功率密度机柜，本质上是在验证整个热管理系统在极限热通量下的稳定性——管路是否会在高温高压下变形？泵阀是否能在高流量下保持精度？控制系统是否能在热惯量增大的情况下维持稳定？
这些问题无法通过降低功率来“模拟”——降低功率意味着降低热通量，而热通量正是验证的核心对象。风液混合负载柜的作用，是在可控的条件下复现设计功率下的极限热通量，为上述问题提供可测量的答案。
福德电子的188kW风液混合负载柜在国内某科技巨头智算中心项目中，以满功率连续运行完成测试；208kW机型在马来西亚国际科技巨头GB200数据中心项目中，经过连续多轮满载运行，完成了CDU性能测试、液冷系统热仿真及整柜散热验证。216kW机型则批量交付用于机柜级热源模拟及液冷系统压力-流量-温升验证。
结语
GPU测试风液混合负载柜的出现，不是产品功能的简单叠加，而是验证逻辑随功率密度变化而演进的必然结果。
当散热路径从一条变为两条，验证设备必须同步进化——从“单一热源”变为“双路可控热源”，从“固定配比”变为“可调配比”，从“功能测试”变为“系统验证”。
广东福德电子有限公司在风液混合负载柜领域的产品积累——188kW、208kW、216kW等多个功率等级，覆盖GB200、OCP ORV3等主流液冷架构——为这一演进提供了工程化的实现路径。对于正在规划或建设高密度GPU机房的团队而言，理解风液混合负载柜背后的逻辑变化，或许比单纯关注功率数字更能指导选型决策。
