在高压硅堆的选型过程中，工程师通常首先关注反向重复峰值电压VRRM——这是正确的，因为它直接决定了器件能否在目标电压下安全工作。然而，正向压降VF（Forward Voltage Drop）作为另一个核心参数，其重要性却常常被低估。VF直接决定了整流器的导通损耗、发热量以及系统效率。对于由数百个芯片串联构成的高压硅堆，单个芯片的VF看似微不足道，但累加后的总压降可能高达数百伏——这不仅仅是效率问题，更可能成为热设计的瓶颈。鞍山炬升电子科技在多年的高压整流器研发中发现，充分理解VF的物理机制和工程影响，是优化高压电源设计的关键一步。
串联堆叠中的VF累积效应从单芯片到完整硅堆——乘法而非加法
高压硅堆的电压能力来自多个PN结二极管的串联堆叠。以一台70kV额定电压的硅堆为例，若每个芯片的击穿电压为1,000V，则需要约100个芯片串联（考虑安全裕量后实际使用110-120个）。每个芯片在正向导通时的压降约为0.9-1.2V（取决于电流密度和结温），因此完整硅堆的总正向压降为：VF_total = N_chips × VF_per_chip。当N=110、VF_per_chip=1.1V时，总VF约为121V。对于一台输出70kV×0.5A的硅堆，导通损耗P_cond = 121V × 0.5A = 60.5W——这已经是一个不可忽视的发热量。如果是更高电压等级的产品，例如200kV硅堆使用300个芯片串联，每个VF=1.2V，总VF=360V，在1A电流下导通损耗达到360W。
VF不均的隐患——芯片分档的重要性
理想情况下所有串联芯片的VF应当完全相同，但实际上芯片制造必然存在离散性。如果未经严格分档（VF Binning），VF差异可达±10%甚至更高。VF较低的芯片在串联回路中承受相同的电流却产生更低的热量——这听起来是好事，但VF具有负温度系数，温度升高→VF下降→分担电压略减→相邻芯片分担电压略增→可能触发不均加剧。鞍山炬升电子的2CL和2CLG系列在生产过程中执行严格的VF分档匹配，同一硅堆内芯片的VF偏差控制在±3%以内，从源头消除均压隐患。
实际计算示例一：2CL70KV/0.5A工频硅堆
以2CL70KV/0.5A工频硅堆为例进行完整的VF损耗计算。该型号使用约120个高压整流芯片串联，单芯片典型[email protected]/25°C为1.05V。总正向压降VF_total = 120 × 1.05V = 126V。导通损耗P_cond = 126V × 0.5A = 63W。当结温从25°C升至125°C时，VF因负温度系数下降约10%-15%，总VF降至约107-113V，导通损耗降至53.5-56.5W——但这部分"节省"的损耗并非真正消失，而是以更高的反向漏电流IR的形式转移。此外，工频整流的反向恢复损耗极低（trr=2-5μS，50Hz下半周期10mS），总工作损耗近似等于导通损耗。对于2CL70KV/0.5A，VF损耗约占总损耗的95%以上。
VF与功率耗散——热设计的起点导通耗散的工程计算模型
高压硅堆的总功率耗散由三部分组成：导通损耗（VF × IF_avg）、反向恢复损耗（与频率相关）和反向漏电流损耗（VR × IR）。其中导通损耗通常是最大分量。对于正弦波整流（电阻性负载），平均电流IF_avg与峰值电流IF_peak的关系为IF_avg = IF_peak / π。VF不是固定常数，而是电流的函数——在低电流区VF近似恒定（PN结的开启电压V_th约为0.6-0.7V/芯片），在中高电流区VF随电流线性增长（体现体电阻分量R_bulk）。一个更精确的VF模型为：VF(chip) = V_th + IF × R_bulk，其中单芯片R_bulk通常在0.2-0.5Ω范围。以2CL70KV/0.5A为例，120个芯片串联，V_th_total ≈ 120 × 0.65V = 78V，R_bulk_total ≈ 120 × 0.3Ω = 36Ω，当IF=0.5A时VF_total = 78 + 0.5 × 36 = 96V。这一模型在中等电流范围（额定电流的20%-100%）具有良好精度。
高频应用的VF-tr博弈——以2CLG30KV/10A为例
在高频应用中，VF与trr之间存在此消彼长的工程博弈。以2CLG30KV/10A高频高压硅堆为例：该型号为满足高频开关需求（典型工作频率20-50kHz），采用了金掺杂快恢复芯片，trr≤150nS。作为代价，单芯片VF升高至约1.4V@10A（25°C）。该硅堆使用约50个芯片串联（每芯片600V击穿电压），总VF = 50 × 1.4V = 70V。导通损耗P_cond = 70V × 10A = 700W。与此同时，反向恢复损耗也不可忽视：在50kHz工作频率下，若每个周期Qrr=50nC，反向恢复损耗P_rr = f × V_R × Qrr = 50,000 × 30,000 × 50×10⁻⁹ = 75W。总损耗P_total ≈ 700W + 75W = 775W。这清晰地展示了高频应用的损耗构成：即便trr已被优化至150nS，导通损耗仍是主导项。炬升电子科技的2CLG系列在VF和trr之间取得了精心平衡，避免过度追求trr而导致VF失控。
VF电流依赖性与效率曲线
在实际工程中，整流器很少始终工作在额定电流。轻载下的VF与满载下的VF存在显著差异。对于2CL系列硅堆，当电流从额定值的10%增加到100%时，总VF的变化范围通常在±15%以内（体电阻分量贡献了主要的增长）。这意味着轻载效率高于满载效率——在系统级热设计中，应当以最大持续工作电流而非额定电流来计算最坏情况损耗。对于间歇工作或具有较大占空比变化的应用（如脉冲X光机电源），建议根据占空比加权平均电流来计算等效损耗，以避免过度设计散热系统。
VF的系统级影响与优化策略
VF对整流效率的直接影响
对于一个典型的单相全桥倍压整流电路，假设直流输出电压Vout=70kV，输出电流Iout=0.5A，输出功率Pout=35kW。使用2CL70KV/0.5A硅堆，总VF=126V，导通损耗63W。整流效率η = Pout / (Pout + P_loss) = 35,000 / (35,000 + 63) = 99.82%——看似极高。但如果将硅堆自身置于热环境中，63W的发热需要一个有效的散热路径。当环境温度40°C、硅堆到环境热阻为1.5°C/W时，结温Tj = 40 + 63 × 1.5 = 134.5°C——已接近2CL系列的标准Tj_max=150°C。如果忽略VF累积效应，在系统设计阶段仅按"VF很小"来估算，很可能导致热设计不足。
降低VF累积的设计方法

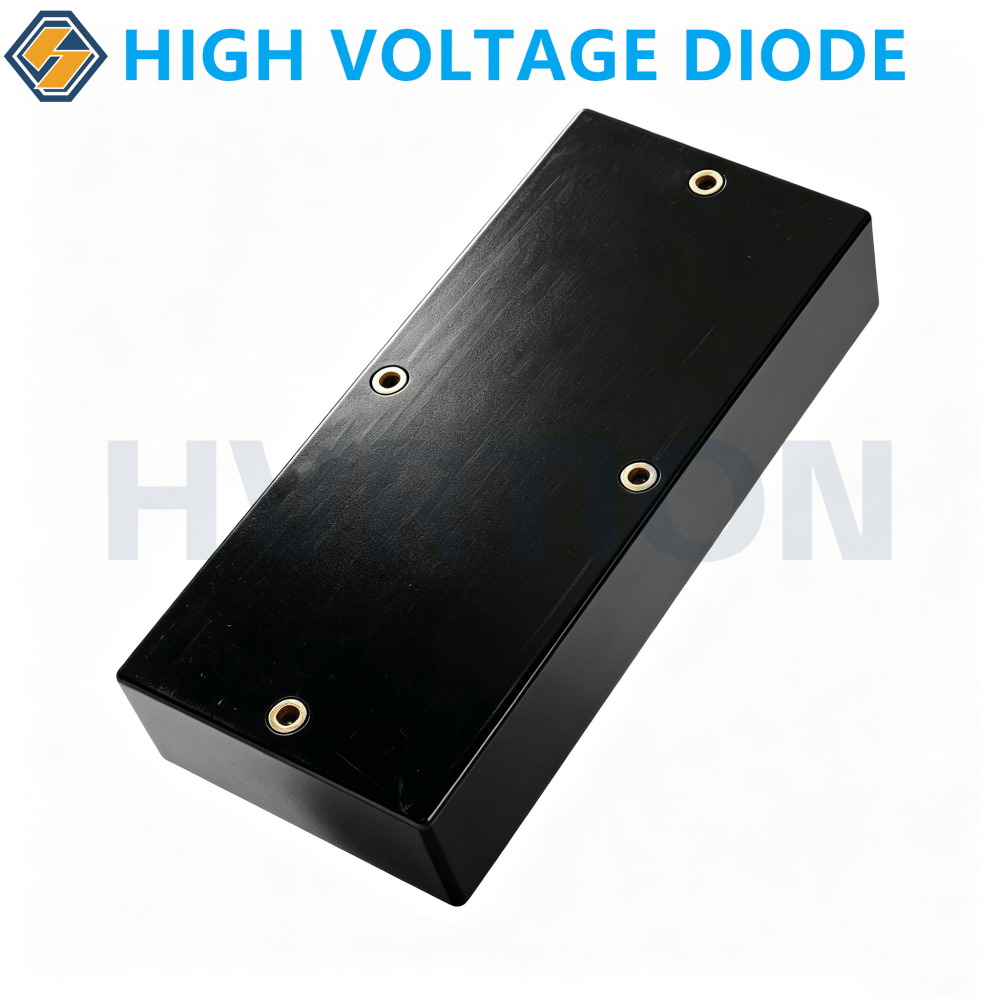

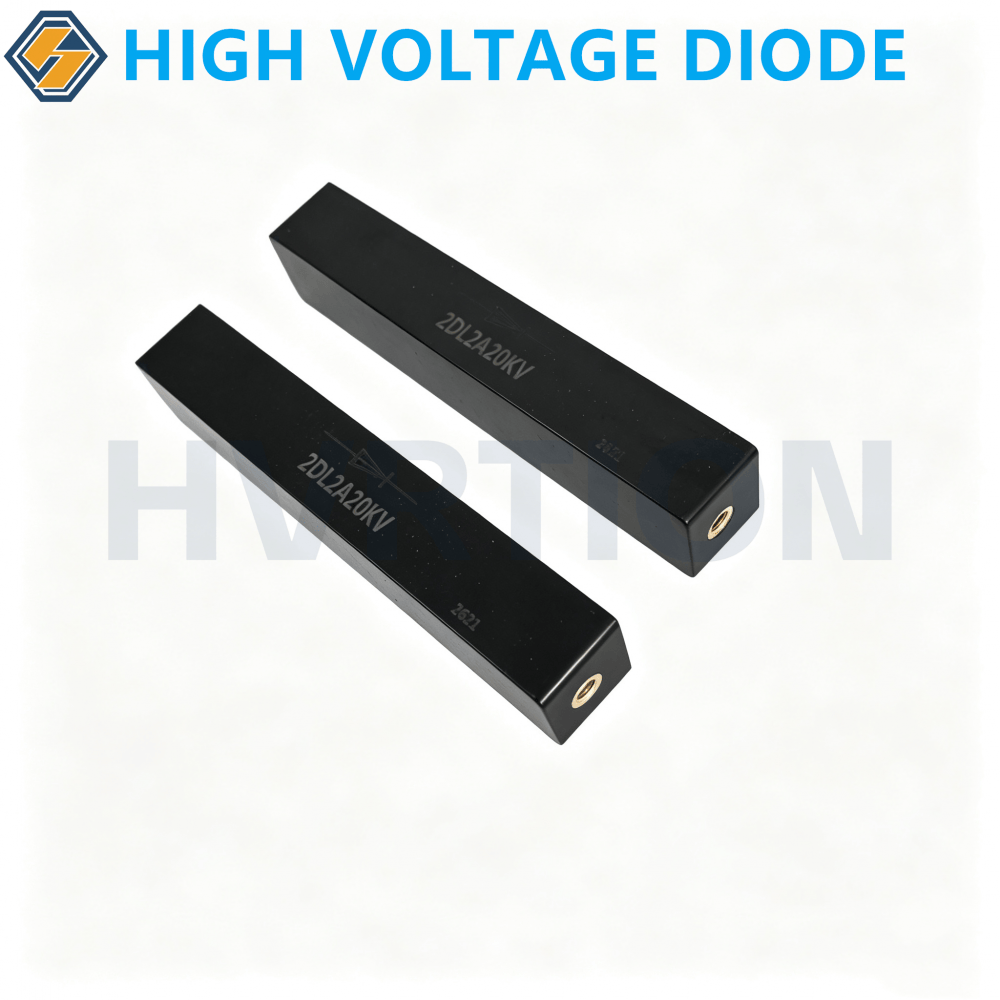

鞍山炬升电子在长期实践中积累了多种降低系统级VF的有效手段：第一，选用大芯片面积降低电流密度——一个额定1000V/2A的芯片在0.5A下工作时的VF显著低于1000V/0.5A芯片在0.5A下的VF，因为电流密度降低了4倍，VF的体电阻分量等比例下降。对于对效率敏感的应用，推荐选用电流等级适当放大的型号。第二，使用2DL系列螺栓安装型二极管——螺栓封装的热阻远低于轴向引线封装，允许更高的功率密度，从而可以使用更少的芯片实现相同的电压等级（单芯片耐压可以更高），有效降低总VF。第三，优化工作结温区间——保持在60-100°C的温和结温范围内运行，既能利用负温度系数降低VF，又不至过热。
设计检查清单——VF维度
总结VF相关的设计要点：确认工作电流波形（直流/正弦/脉冲）以计算有效VF；计算串联芯片数量N和单芯片VF得到总VF；由VF_total × IF_avg计算导通损耗；估算反向恢复损耗和漏电流损耗，获得总损耗；根据总损耗和可用散热条件验证结温是否安全；当VF损耗超过热预算时，考虑升级到更大电流等级或HHVS散热型硅堆。炬升电子的工程团队可以为客户提供完整的损耗计算和热仿真支持，确保所选型号在目标工况下具有充足的VF和热裕量。
