网络变压器的匝数比必须严格匹配PHY芯片要求（通常1:1），而最大工作频率需覆盖信号奈奎斯特频率的1.5倍以上。若匝数比偏差超过±5%，将导致信号幅度失真、阻抗失配引发反射噪声；若工作频率不足（如千兆应用选用≤80MHz变压器），高频分量衰减超3dB会直接造成误码率飙升、速率协商失败。二者共同决定信号完整性、EMC性能及PoE供电稳定性，选型时必须以PHY芯片数据手册为基准，而非仅参考速率标称值。

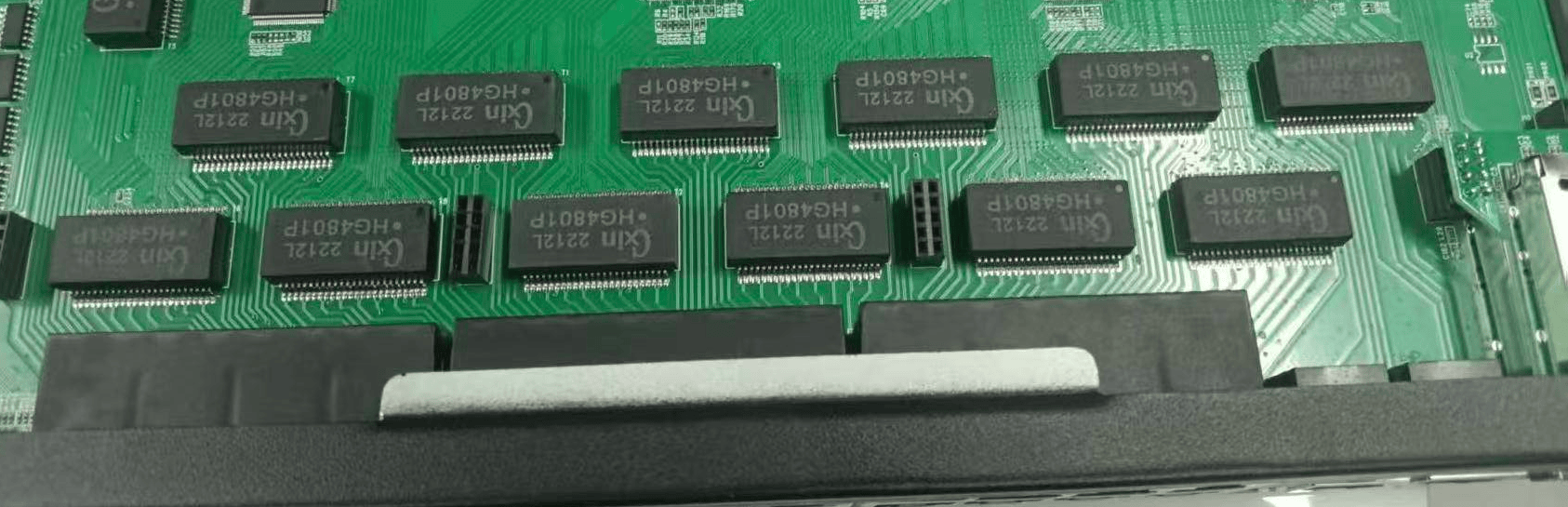

一、匝数比对整机性能的影响
1. 信号幅度与阻抗匹配
- 标准1:1匝数比的核心作用：
- 以太网差分信号传输要求保持电压幅度恒定，1:1匝数比可确保信号无衰减通过变压器。若实际匝数比偏离设计值（如1:1.05），将导致：
- 信号幅度失真：接收端眼图闭合，误码率（BER）显著上升。
- 阻抗失配：PHY侧与线缆侧阻抗偏离100Ω标准，引发信号反射，回波损耗恶化（如从18dB降至12dB），在长距离传输中尤为明显。
- 特殊场景的匝数比要求：
- 某些PHY芯片（如Marvell Alaska系列）要求1:1.414匝数比以补偿内部信号衰减。若错误使用1:1变压器，会导致接收灵敏度下降3dB以上，在噪声环境中可能无法建立稳定链路。
2. 共模噪声抑制能力
- 匝数比失配放大共模干扰：
- 理想1:1变压器可对称抑制共模噪声。若匝数比偏差＞5%，共模抑制比（CMRR）下降10dB以上，外部电磁干扰（如电机噪声）易耦合至信号线，导致工业场景下视频传输出现条纹、数据包丢失率上升。
- PoE供电的特殊影响：
- 匝数比不匹配会加剧直流偏置下的磁芯饱和，使PoE电流在变压器上产生额外压降，导致供电设备（如摄像头）因电压不足而重启。
二、最大工作频率对整机性能的影响
1. 信号完整性与误码率
- 高频响应不足的直接后果：
- 千兆以太网（1000BASE-T）的信号有效带宽需覆盖125MHz（奈奎斯特频率），若变压器最大工作频率仅80MHz：
- 高频分量严重衰减：插入损耗在100MHz处＞1.5dB（标准要求≤0.8dB），导致眼图闭合、误码率从10⁻¹²劣化至10⁻⁶，实际表现为视频卡顿或文件传输中断。
- 速率协商失败：设备可能被迫降速至百兆模式，或完全无法建立链路。
- 高速应用的严苛要求：
- 10G以太网（10GBASE-T）需支持500MHz以上带宽，此时变压器的寄生参数（漏感、分布电容） 成为主导因素。若工作频率不足，差模串扰（NEXT）将超标，引发多千兆级数据传输中的突发性丢包。
2. EMC性能与系统稳定性
- 高频谐振风险：
- 变压器工作频率接近其自谐振点时，寄生电容与电感形成谐振回路，导致特定频段（如200MHz）插入损耗骤增5dB以上，可能触发EMC测试失败（如RE辐射超标）。
- 温度漂移的叠加效应：
- 工业级设备在-40℃~85℃范围内工作时，磁芯材料的高频损耗特性会变化。若未预留20%频率余量，高温下工作频率可能降至临界值以下，造成户外设备在夏季高温时通信中断。
三、选型关键原则与验证建议
1. 匝数比与工作频率的协同验证
- 必须匹配PHY芯片手册：
- 即使标称“千兆变压器”，也需确认其匝数比与PHY要求一致（如Broadcom PHY需1:1，Realtek部分型号需1:1.2）。同时检查工作频率是否满足：
- 百兆：≥50MHz（奈奎斯特频率25MHz×2）
- 千兆：≥150MHz（奈奎斯特频率125MHz×1.2）
- 10G：≥600MHz（奈奎斯特频率500MHz×1.2）。
- 实测参数优先于标称值：
- 要求供应商提供插入损耗-频率曲线（重点关注目标速率的奈奎斯特频率点）和实测匝数比（非理论值），避免因磁芯材料批次差异导致性能波动。
2. 避免常见选型误区
- 误区1：仅按速率标称选型
- 百兆变压器可能标称“支持千兆”，但其高频响应不足，实际会导致千兆链路误码率超标。必须验证具体频段参数。
- 误区2：忽略温度对频率特性的影响
- 普通商业级变压器在70℃时工作频率可能下降15%，工业场景需选择**-40℃~85℃全温域参数稳定**的型号。
- 误区3：混淆隔离耐压与信号带宽
- 高隔离耐压（如4000V）的变压器未必满足高频需求，浪涌防护与信号完整性需分开设计。
匝数比和最大工作频率是网络变压器选型中最易被忽视却影响最直接的参数。错误选型可能导致设备通过实验室测试却在实际部署中故障频发（如工业现场丢包、户外高温失效）。务必以PHY芯片数据手册为基准，结合实测频响曲线与温度特性验证，而非依赖封装或速率标称。对于HDBaseT等高可靠性应用，建议要求供应商提供全温域下的插入损耗与回波损耗测试报告，确保信号完整性余量＞3dB。
