高压硅堆在实际运行中面临的最大威胁往往不是稳态电压和电流，而是瞬态过电压和浪涌电流冲击。电网开关操作、雷击感应、负载突变以及静电除尘器（ESP）的火花击穿等场景，可能在微秒至毫秒级时间尺度内施加远超额定值的电压和电流应力。不具备良好雪崩能力和浪涌耐受能力的硅堆，可能在单次瞬态事件中永久失效。鞍山炬升电子科技在2CL、2CLG和2DL系列高压硅堆的芯片设计和测试中，将雪崩耐量和浪涌电流IFSM作为核心可靠性指标，确保产品在恶劣电磁环境中保持长期稳定运行。
雪崩击穿的物理机制
可控雪崩与破坏性击穿的本质区别当PN结反向电压超过击穿电压时，空间电荷区中的电场强度足以使载流子发生碰撞电离，产生电子-空穴对，这些新生载流子又在电场中加速并引发更多碰撞电离——这一链式反应被称为雪崩倍增效应。关键在于该过程的可控制性。在具备良好雪崩特性的二极管中，反向电流的增大在chip的整个结面上均匀分布，结温虽有上升但保持在材料极限以内，当瞬态过电压消失后器件可恢复正常工作。这就是可控雪崩（Controlled Avalanche）。反之，如果电流集中在某个局部区域（通常由于芯片边缘效应或材料缺陷），局部电流密度可达数千A/cm²，瞬间产生足以熔化硅材料的温度（>1,400°C），导致永久性短路或开路失效——这是破坏性击穿。
2CL系列的雪崩耐量设计
鞍山炬升电子的2CL系列高压硅堆在设计上明确具备良好的雪崩特性。其实现途径包括：使用台面结构（Mesa Structure）而非简单的平面结构，通过化学腐蚀形成的正斜角termination将边缘电场强度降至体击穿电场的70%以下，确保击穿首先发生在芯片体内而非边缘；对硅材料进行严格的缺陷筛选，将位错密度控制在极低水平；在扩散工艺中精确控制结深和掺杂浓度梯度，避免突变结引起的局部电场集中。这些措施共同确保了2CL系列在遭遇瞬态过电压时，能够以均匀、可控的方式耗散过电压能量，而非瞬间失效。对于2CLG系列，虽然金/铂掺杂会略微降低雪崩耐量（因为深能级杂质可能成为局部电流集中点），但炬升电子通过优化掺杂分布仍实现了良好的非破坏性雪崩能力。
雪崩能量的定量评估
雪崩耐量通常以单脉冲雪崩能量E_AS（单位：焦耳）表示。对于一个高压硅堆，E_AS取决于芯片面积、击穿电压等级和热容。工程实践中，未经专门优化的普通高压二极管E_AS可能仅为数十毫焦耳，而炬升电子的2CL系列典型E_AS在数百毫焦耳至数焦耳范围（取决于芯片尺寸和电压等级）。当评估某型号是否适合浪涌环境时，可以对比实际可能注入的瞬态能量与产品E_AS规格。例如，对于含0.1μF寄生电容的70kV系统，存储在电容中的能量E=0.5×C×V²=0.5×0.1×10⁻⁶×(70×10³)²=245mJ——一个1000mJ雪崩耐量的2CL70KV硅堆可以安全吸收此类能量。如果寄生储能超过雪崩耐量，则需在系统级添加过压保护器件（如TVS或压敏电阻）。
浪涌电流IFSM与浪涌耐受
IFSM的定义与测试标准
IFSM（Forward Surge Maximum）是二极管在单次正向浪涌（通常为8.3ms或10ms半正弦波）下所能承受的最大非重复正向峰值电流。这一参数直接衡量器件对过流事件的耐受能力。按照IEC标准，IFSM测试条件为：结温起始于额定Tj_max（通常125°C），施加单次50/60Hz半周期正弦浪涌，测试后器件的漏电流和VF变化不超过规定值。以炬升电子的2CL70KV/0.5A为例，其HVP系列模块的IFSM可达10-20A，即额定电流的20-40倍。这意味着在电源启动时的滤波电容充电浪涌或负载短路故障下，硅堆能够承受短时大幅过流而不损坏。
浪涌电流的来源与典型能量
实际工程中的浪涌电流来源多样且特性各异：电网开关操作引起的浪涌——典型的振铃频率在数kHz至数十kHz，峰值电流可达稳态的5-10倍，持续时间100-500μS。这类浪涌能量中等但上升速率快，对硅堆的dV/dt和di/dt耐受提出要求。雷击感应浪涌——通过输配电线路耦合进入设备，波形标准化为8/20μS（上升时间8μS，半峰值时间20μS），峰值电流可达数百至数千安培。硅堆本身不直接承受此量级，通常通过前级的压敏电阻和气体放电管泄放大部分能量，但残余过电压仍需硅堆的雪崩能力来耗散。静电除尘器（ESP）火花击穿——这是最为严苛的工况之一。当ESP极间发生火花击穿时，负载阻抗瞬间从高阻变为近乎短路状态，高压电源的输出电容通过硅堆反向放电，产生极高峰值和极快上升速率的反向电流脉冲。炬升电子的HHVS和HVP系列专门针对此类应用进行了强化设计。
浪涌环境下的硅堆强化策略

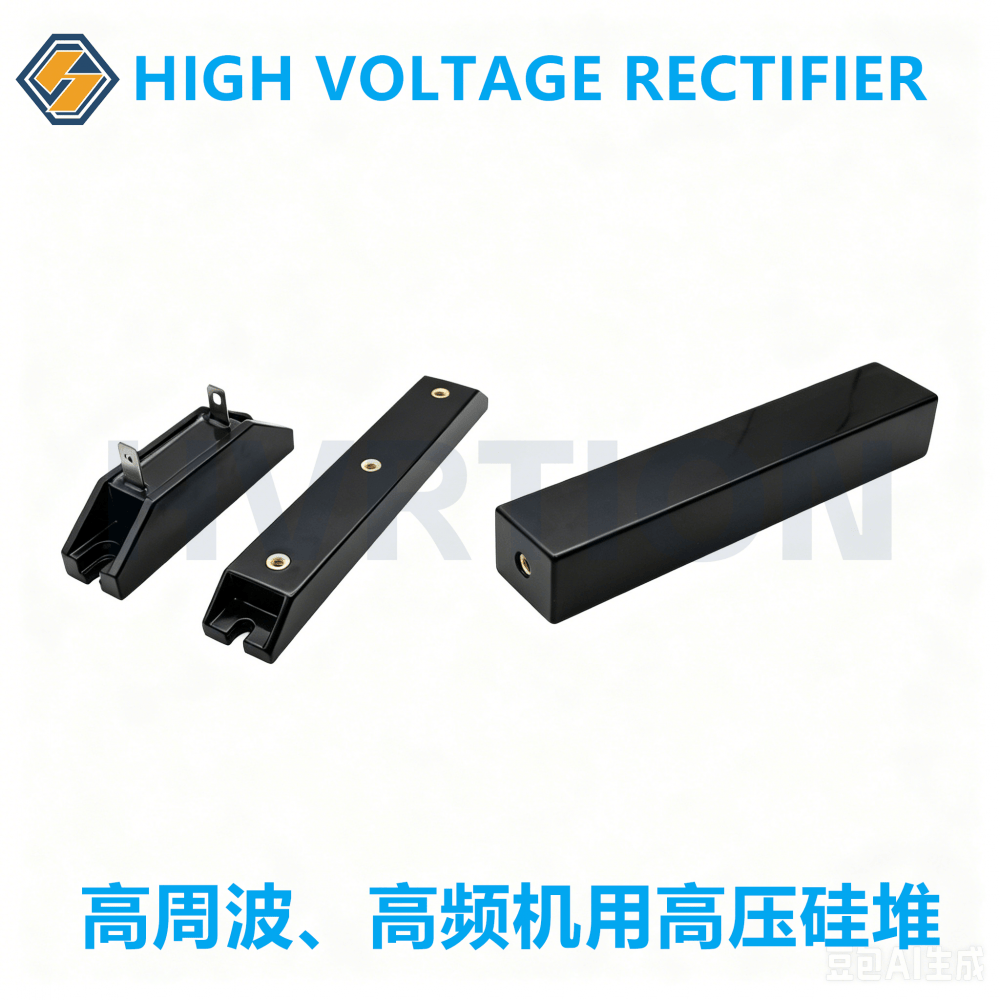

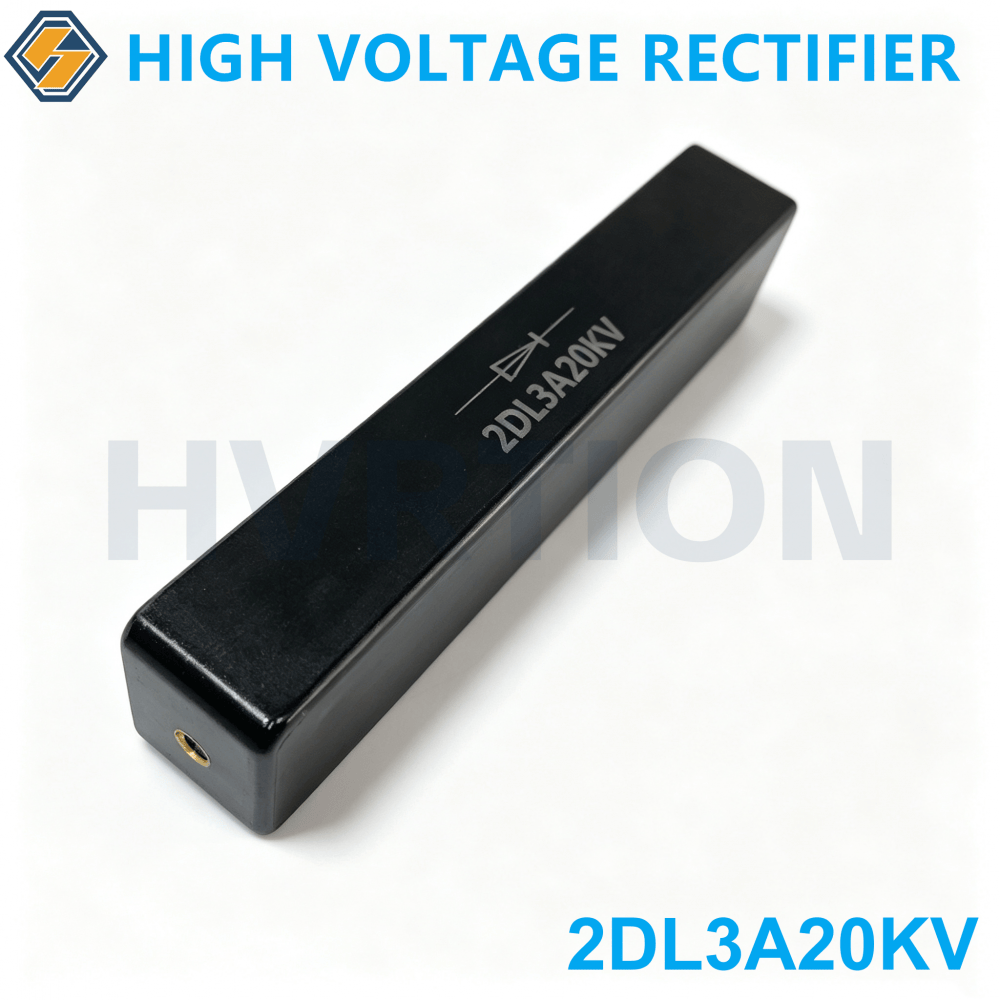

针对浪涌环境选择硅堆时，建议从以下维度出发：IFSM裕量——选择IFSM为预期最大浪涌电流1.5-2倍的型号，考虑多次浪涌累积效应（IFSM定义为单次，重复浪涌需降额）。串联均压网络——在高压硅堆的每个芯片两端并联RC或R吸收网络，不仅改善动态均压，还在浪涌期间为芯片提供钳位保护。炬升电子可为客户提供推荐的均压电阻和电容值。外部保护器件配合——在硅堆输入端或输出端并联TVS二极管（瞬态电压抑制器）可以吸收大部分瞬态能量，将施加到硅堆上的过压峰值限制在安全范围。选择合适的TVS钳位电压是关键：必须高于正常工作峰值电压，但低于硅堆的不可逆击穿电压。2DL系列螺栓安装型的优势——螺栓封装提供更低的结到壳热阻，在浪涌事件中能够更快地将热量从结区导出，降低峰值结温，间接提高浪涌耐受能力。对于ESP电源等典型浪涌环境，推荐优先考虑2DL或HHVS封装。
雪崩与浪涌的系统级设计硅堆自身保护与系统保护的分工
一个常见的误解是认为硅堆的雪崩能力可以替代外部保护器件。实际上，可控雪崩是最后一道防线，而非第一道。正确的保护策略是分层级的：第一层——电源输入端（交流侧）的压敏电阻MOV和气体放电管GDT，泄放大部分雷电感应能量；第二层——直流母线或变压器次级侧的TVS瞬态抑制二极管，将残余尖峰钳位至安全水平；第三层——硅堆自身的雪崩能力，吸收前两级未能滤除的微小过压能量。鞍山炬升电子科技的2CL系列具备的雪崩能力，为系统设计者提供了从容的保护层级裕量，而不是要求硅堆"独当一面"。
热与电的耦合——浪涌后的恢复
一次成功的浪涌耐受并不意味着事件的结束。浪涌期间硅堆结温可能瞬间升高数十至上百摄氏度，如果紧接着下一次浪涌在结温尚未冷却时发生，累积效应可能导致不可逆损伤。工程上建议：对于重复性浪涌工况（如ESP连续火花模式），必须核算硅堆的浪涌重复频率与其热时间常数的关系。硅芯片的热时间常数通常在1-10ms量级，因此两次浪涌间隔小于10倍时间常数时，芯片可能尚未充分冷却。炬升电子科技的HHVS散热型硅堆凭借更大的热质量和更低的热阻，在重复浪涌工况下表现更优，建议在此类应用中优先采用。
选型速查——浪涌与雪崩关键参数
对于浪涌敏感型应用，优先确认以下参数：VRRM（反向重复峰值电压）必须高于系统最高工作电压加预期瞬态过冲至少20%；E_AS雪崩能量应大于系统可能注入的最大瞬态能量（含安全系数1.5-2.0）；IFSM应大于系统启动浪涌和故障浪涌的预期峰值；对于ESP等重复浪涌场景，确认型号是否有HHVS散热增强版本；对于雷击暴露环境，确保前两级保护的配合（MOV+GDT+TVS）。鞍山炬升电子科技有限公司的技术支持团队可以根据客户的具体应用场景，协助完成完整的浪涌保护方案设计和器件选型。
