产品描述
聚洵GSV331是一款低功耗、高速比较器，具备内置滞后特性，专为由3V或5V 电源供电的系统而优化设计。
该器件具有高速响应能力、低功耗、低偏移电压以及轨到轨输入和输出范围等特点。
传播延迟时间为 70 纳秒(100 mV过驱动状态)，而每个比较器的供电电流为 46 微安。内部输入滞后特
性可有效避免因内部输入噪声电压导致的输出开关动作。最大输入偏置电压为3mV，工作范围为1.8V
至 5.5 V。
核心参数
供电系统参数采用单电源供电架构，无需负电源，供电电压范围 1.8V~5.5V 全覆盖；可适配单节锂电池 3.3V 系统、两节串联锂电、5V 直流适配器、USB 供电、干电池组等多种供电方案；电源引脚支持 0.1μF 陶瓷电容就近滤波即可稳定工作，供电电路设计简单。
功耗指标单通道静态工作电流典型值 46μA，双通道总静态电流不足 100μA；微电流损耗特性，长时间依靠电池供电的设备不会产生严重电量损耗，完美适配低功耗物联网终端。
高速响应传输性能测试条件 100mV 输入过驱动电压下，信号传播延迟典型值 70ns；可响应 MHz 级快速跳变脉冲信号，针对峰值检测、高速电流采样、高频整形电路不会出现信号延迟、漏检问题；高低电平切换边沿陡峭，无缓慢爬升、下降造成的逻辑误触发。
输入检测精度与抗干扰滞回设计输入失调电压典型值 0.5mV，最大失调电压 3mV，极小压差信号也能精准区分识别；芯片硬件内置 9mV 固定迟滞电压，无需外部搭建电阻分压滞回电路，省去 2 颗分压电阻物料；有效过滤电源纹波、长线传输杂波、传感器微弱噪声，杜绝输出频繁抖动、来回跳变；搭载专属输入过驱动保护电路，当输入电压远超设定阈值时，输出电平不会发生相位翻转，彻底规避整机逻辑失控、误保护故障。
轨到轨全范围输入输出输入共模电压覆盖完整电源区间，输入信号可无限接近 VCC 供电正电位与 GND 地电位，不存在检测盲区；输出电压摆幅贴近电源轨，高电平接近 VCC、低电平接近地，输出电压损耗极小；后端单片机 IO、逻辑芯片、光耦均可稳定识别高低电平，信号容错空间更大。
推挽输出驱动能力原生推挽输出架构，区别于开漏输出无需外接上拉电阻；输出高低电平驱动能力均衡，可直接驱动 LED 指示灯、小型光耦、74 系列逻辑器件、MCU 通用输入引脚；输出电平标准兼容 TTL 电平与 CMOS 电平，跨逻辑电压系统适配无压力。
静电与可靠性防护片内集成多级 ESD 保护电路：人体放电模型 HBM 4KV，机器放电模型 MM 300V；SMT 贴片焊接、车间生产、终端整机使用阶段抗静电冲击能力强，大幅降低静电击穿失效概率；芯片内部集成输入钳位保护二极管，抑制输入端高压脉冲冲击。
核心优势
双通道集成设计，单颗芯片实现两路独立电压阈值对比，同等功能下比单通道比较器节省一半 PCB 占位，精简 BOM 物料清单，降低采购成本与贴片工时。
内置硬件迟滞，外围极简，仅电源端搭配一颗 0402/0603 封装滤波电容即可完成基础电路搭建，减少外围元器件数量，缩小电路板面积，缩短硬件调试周期。
双封装选型覆盖全场景：SOP-8 封装焊盘宽大，散热优良，适合大功率电源板、工业控制主板；MSOP-8 微型封装占用面积更小，适配穿戴设备、便携检测仪、小型传感模组。
CMOS 低功耗工艺，工作温升极低，长时间连续运行无明显发热，提升整机长期工作稳定性。
宽温适配，户外设备、车载附属模块、低温仓储检测仪器均可稳定使用，不会因温度漂移大幅降低检测精度。
产品特点
46μA(典型值)低功耗
快速，70纳秒传播延迟
单电源供电，工作电压范围为+1.8V至+5.5V
低偏移电压:3mV(最大)
轨到轨输入和输出
兼容CMOS/TTL输出
内部迟滞以实现干净开关
过驱动输入无相位反转
工作温度:-40°C~+85°C
场景应用
电池类便携电子设备
锂电池充电宝过压、欠压阈值保护电路、手持电压电流检测仪、便携血氧 / 测温小型医疗仪器、蓝牙无线传感终端、头戴穿戴设备电量监测模块。
开关电源、充电控制电路
适配器输出峰值电流检测、快充充电器电压窗口保护、DC-DC 降压升压环路辅助甄别、电源过流故障报警触发电路。
传感器信号调理整形
红外人体感应信号整形、光电对管电平甄别、热敏电阻温度阈值触发、压力 / 震动传感器微弱信号比较、接近开关电平转换电路。
智能家居、小家电控制板
电饭煲、加湿器、空气净化器故障检测模块、人体感应灯光触发、电池供电无线门窗传感、RC 充放电定时延时控制电路。

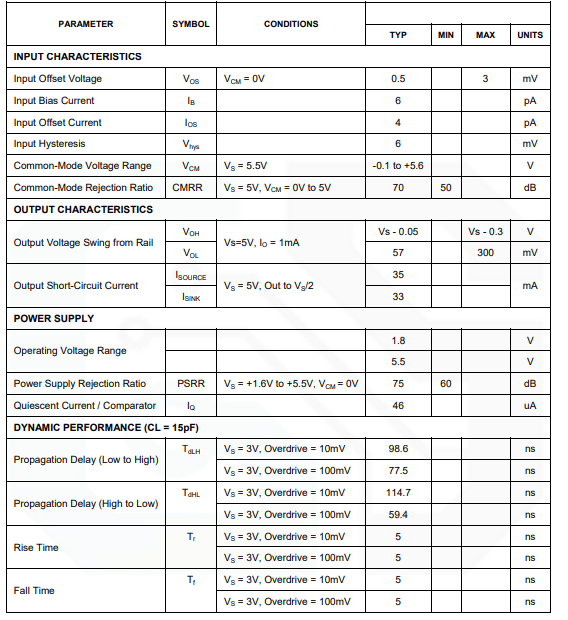

电学参数

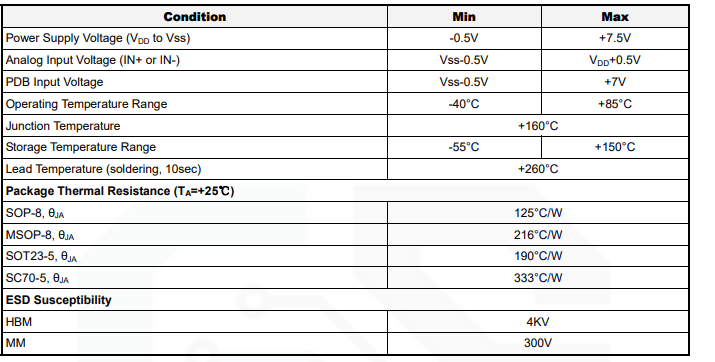

绝对最大额定值
