一、那张实验台，那个老问题
周五晚上十点，光电实验室的灯还亮着。研究生小王盯着示波器屏幕上那条几乎淹没在噪声里的微弱信号，已经折腾了三个小时。
他的实验需要放大峰值不到 5 mV 的脉冲信号，后端接高速采集卡。手头的通用放大器增益旋钮拧上去，带宽跟着塌下来——脉冲边沿被抹成一团。换一台带宽够的，底噪又把信号吞得干干净净。
“增益和带宽，永远是跷跷板。”旁边的师兄头也不抬。
这不是小王一个人的困境。在物理系的光学实验室、材料系的介电测量平台、电子系的射频测试台，微弱电压信号的放大是最常见的需求，也是最容易翻车的一环。
德国 FEMTO 的 DHPVA-101 可变增益宽带电压放大器，就是为这种场景设计的。增益和带宽各管各的，谁也不用迁就谁。
二、增益和带宽，谁说必须二选一？
做微弱信号放大的人都知道一个基本矛盾：增益越高，带宽越窄。增益带宽积是个常数，这是传统放大器架构决定的，绕不过去。
DHPVA-101 换了一种思路。FEMTO 采用的是多级放大器设计，不走可编程衰减器或乘法放大器的老路。可编程衰减器的问题是，整个信号链的动态范围被主放大级的噪声和漂移死死卡住——前面衰减、后面放大，噪声也跟着放大。多级架构的好处很直接：无论增益选 10 dB 还是 60 dB，100 MHz 带宽纹丝不动。
这意味着什么？测一个快脉冲信号，增益从 20 dB 切到 60 dB——信号幅度大了 100 倍，上升时间还是 3.5 ns。增益变了，边沿不拖慢，波形不变形。这是做精确时间分辨测量的前提。
增益共六档，10、20、30、40、50、60 dB，每档精度 ±0.15 dB，10 dB 步进切换，面板 LED 直观显示当前档位。
带宽也可以切到 10 MHz，附带近似贝塞尔滤波特性——滤掉高频噪声的同时保持干净的脉冲响应，不会有振铃和过冲。低频截止在 DC 和 10 Hz 之间切换：需要看直流分量就开 DC，只看交流信号就切 10 Hz，把低频漂移挡在门外。
一句话：增益只管放大倍数，带宽只管频率范围，各司其职，互不拖累。这个设计思路在 100 MHz 级的商用电压放大器中并不多见。
三、2.3 nV/√Hz：噪声数字背后的工程逻辑
放大器好不好，先看噪声。这是内行人的判断逻辑。
DHPVA-101 的等效输入电压噪声是 2.3 nV/√Hz（30–60 dB 增益档），等效输入电流噪声 3.0 pA/√Hz，1/f 噪声拐角频率 20 kHz。
2.3 nV/√Hz 是什么水平？一个 50 Ω 电阻在室温下的热噪声大约是 0.9 nV/√Hz。DHPVA-101 仅比这个物理极限多出不到三倍。在同带宽级别的商用电压放大器中，这个噪声水平相当能打。
但光看噪声数值不够。噪声再低，漂移跟不上也是白搭——尤其在做 DC 耦合、长时间监测的实验里。
DHPVA-101 做了温度补偿，输入电压漂移仅为 0.3 μV/°C。实验室空调打个喷嚏，环境温度变 3°C，输出电压只漂不到 1 μV。对于需要数小时连续采集的实验，这个稳定性决定了数据能不能用。
输入偏置电流 小于 200 nA，输入失调电压可在 -10 mV 到 +10 mV 之间调节——面板上的电位器和外部控制电压两种方式都能调。做差分测量之前先校准零点，一步到位。
输出端同样不含糊。50 Ω 输出阻抗，线性放大最大 2 Vpp，最大输出电流 70 mA，总谐波失真 小于 0.5%。S22 回波损耗在 50 MHz 时 -40 dB、100 MHz 时 -35 dB，匹配足够好，不需要额外加匹配网络。
四、数字控制：让放大器听懂指令
高校实验室里，纯手动操作放大器的情况正在变少。自动化测试平台越来越多，放大器也需要“听话”。
DHPVA-101 提供了完整的数字控制接口——Sub-D 25 针控制端口，增益、AC/DC 耦合、带宽切换全部可以通过 TTL/CMOS 电平远程控制。三个增益控制位（Pin 10/11/12）组合出六档增益，Pin 13 控制 AC/DC 耦合，Pin 14 切换 100 MHz / 10 MHz 带宽。切换时间 5 ms，自动化测试完全够用。
关键设计：控制输入是光耦隔离的。数字控制信号和模拟信号路径完全电气隔离。在多仪器联用的测试系统中，接地稍有不慎，50 Hz 工频干扰就能毁掉一次测量。光耦隔离把这道风险直接抹掉了。
控制端口的逻辑和面板开关是“或”关系。可以面板增益设为“Ext.”，用 TTL 信号远程切换增益；也可以面板手动调增益、远程只切带宽——混合操作，怎么方便怎么来。
控制端口还引出了稳压电源输出：+12V、-12V 和 +5V，各 50 mA，可以直接给外部传感器或简单电路供电，省一台直流电源。
还有一个 Monitor Output——x1 增益，DC–100 kHz 带宽，±5V 输出。可以一边把主输出接高速示波器看脉冲细节，一边把监视输出接低速采集卡或万用表做长期监控。一机两用。
五、在高校实验室里，它能做什么
物理系的光学实验室可能是 DHPVA-101 最常见的去处。
光电探测器——PIN 管、APD、PMT——输出的电压信号通常在毫伏甚至微伏量级。输入动态范围从约 100 μV 到 300 mV（约 70 dB），用 DHPVA-101 做前端放大，60 dB 增益直接把 100 μV 拉到 100 mV，3.5 ns 的上升时间跟得上纳秒脉冲，贝塞尔滤波特性不会在脉冲边沿引入过冲。探测器→放大器→示波器/采集卡，一条干净的信号链就搭起来了。
材料系的介电谱测量同样适用。宽带介电谱在 DC 到几十 MHz 范围内扫频，放大器的增益平坦度和相位线性度直接决定测量精度。DHPVA-101 在全频段增益精度 ±0.15 dB，输入 S11 回波损耗在 50 MHz 时 -37 dB、100 MHz 时 -31 dB，不需要额外的阻抗匹配调整。
射频和通信实验室里，2.3 nV/√Hz 的噪声底限和 50 Ω 标准输入输出阻抗，让它可以无缝插入已有射频链路。低噪声、宽带宽、标准阻抗——三个条件同时满足，不用做任何妥协。
研究生做毕业课题，示波器直接看微弱信号，配 DHPVA-101 做前置放大，效果比用示波器自带的高增益档位好得多。示波器在 mV/div 档位的底噪通常远高于 2.3 nV/√Hz，带宽还会大幅缩水。前置放大器的思路就是——把信号在进入示波器之前放大到足够大，让示波器工作在信噪比最优的档位。
六、回到小王那张实验台
回到文章开头那个周五晚上。
如果小王手边有一台 DHPVA-101：信号进来，60 dB 增益拉起，100 MHz 带宽不动，3.5 ns 上升时间完整保留脉冲边沿。Monitor Output 接万用表监控直流偏置，主输出接示波器看波形。温度漂移 0.3 μV/°C，一晚上不操心零点跑偏。
折腾三小时的问题，十分钟收工。
当然，DHPVA-101 不是万能的。输入动态范围约 100 μV 到 300 mV，输入阻抗固定 50 Ω，信号源阻抗不匹配需要前面加缓冲。输出最大 2 Vpp，需要更高幅度得在后面再接一级。整机重量 560 g，铝合金镀镍外壳，工作温度 0°C 到 50°C。
但这些限制都在明面上，不存在暗坑。参数表上的每一个数字，在 ±15V 供电、25°C 环境温度、50 Ω 系统阻抗的标准测试条件下都能复现。
深圳博纳德精密仪器有限公司是 FEMTO 中国区授权代理商，提供 DHPVA-101 及 DHPVA 全系列产品的供货和技术支持。需要了解详细报价或技术参数，可直接与我们联系。
咨询v：133/529/20/49/1

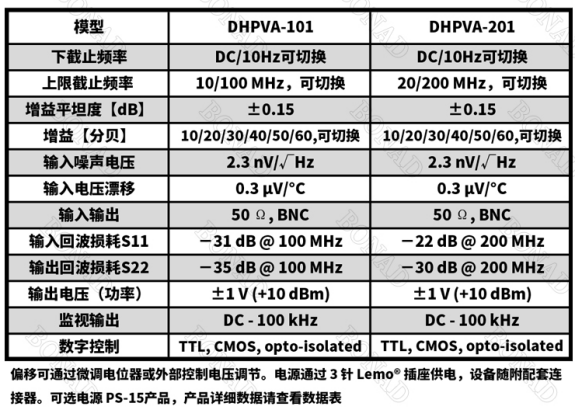

附：DHPVA-101 核心规格速览
