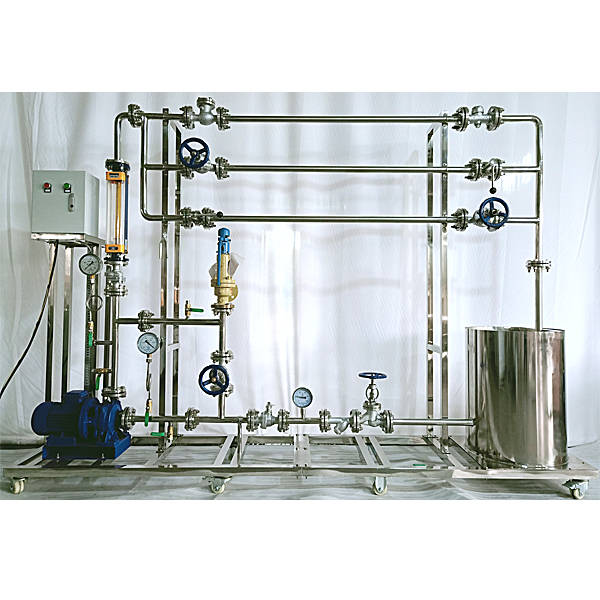

HGDY-16阀门拆装与维修维护实训装置
设备主体：
整机采用304不锈钢制作，钢制花纹板喷塑底座；2000*500*1500长*宽*高mm
液体流量: 0~4m3/h
开关盒集成于对象部分之上。
主要设备组成：
水箱，φ300*500mm，立式，敞口，304不锈钢材质。
循环水泵，25—125 卧式化工离心泵，流量0～4m3/h，功率0.75kw,扬程20m.
水泵进口管路：DN25不锈钢304无缝管。
水泵出口管路：DN25不锈钢304无缝管。
回流管路：DN25不锈钢304无缝管。
安全泄压管路：DN25不锈钢304无缝管。
灌泵管路：DN15不锈钢304无缝管。
电源设备：开关盒、空气开关、接地。
法兰：DN25（PN16）约12片。
各种阀门：DN25球阀2台，DN25管道过滤器1台，DN25单向阀1台，DN25截止阀1台，DN25蝶阀1台，DN15球阀2台。
CGQ系列检测与转换(传感器)技术实训装置
概述:
传感器实验台是上海中人教仪厂最新推出为传感器及教学实验而开发的适应不同类别、不同层次的专业教学实验设备。可完成“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”、“传感器与测控技术”等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室,迅速开设实验课提供了理想的实验室设备。
技术参数:
1、输入电源:AC220V±5% 50±1Hz
2、额定电流:≤5A
3、直流电源:±5V ±15V
4、稳压系数:±1%
5、电压纹波:≤10mV
6、非线性误差:≤5%
7、测量精度:≤1%
8、功 耗:100VA
9、输出电流:1A
10、相对温度:-5℃～40℃
11、相对湿度:<85%(25℃)
12、实验台规格外形尺寸:1600×750×1100mm
主控台功能:
1、实验台提供四组直流稳压电源:±5V、±15V;±2V～±10V分五挡输出,2～24V可调,具有短路保护功能。
2、低频信号发生器:1Hz-30Hz输出连续可调,Vp-p值10V,最大输出电流0.5A。
