在这个万物互联数字时代，绝大多数人关注的是“带宽有多大”、“网速有多快” 。但很少有人注意到，看电视时音画完美的对齐、用5G手机时流畅不卡顿的体验，其实都依赖于一场藏在幕后的“时间精度”保卫战。今天，我们将深度揭秘这项让万千设备实现“灵魂同步”的硬核技术——PTP。

什么是PTP？为何高精度时钟同步离不开它？

PTP（Precision Time Protocol，精确时间协议），又称 IEEE 1588 协议。它是一种通过以太网络为主从设备提供“亚微秒级”乃至“纳秒级”时钟同步的底层标准协议。

NTP与PTP

很多人会问：我们熟知的 NTP（网络时间协议）不是已经用了几十年了吗？为何还需要 PTP 进行时钟同步？原因在于应用层和物理层的巨大精度鸿沟：

  • NTP（毫秒级精度，10⁻³s）：NTP 主要基于系统的软件应用层运行。当数据包在操作系统内部排队、通过CPU处理时，会产生极大的软件时延。这种精度用来对齐电脑网页时间绰绰有余，但面对高精度的时间同步需求时则很无力。
  • PTP（微秒/纳秒级精度，10⁻⁶s至10⁻⁹s）：PTP 最大的底层技术变革在于硬件打时间戳（Hardware Timestamping）。PTP 数据包在踏入交换机物理层端口的瞬间，就会被盖上带有当前时间戳的“物理烙印”，从而彻底绕过应用层操作系统和CPU排队带来的抖动。

不同的行业场景，缺乏高精度时钟同步会带来致命的失步影响：

  • 5G基站时间同步（误差需<1.5微秒）：失步会导致手机信号频繁断连、基站间产生严重的无线信号干扰。
  • 金融高频交易（误差需<1微秒）：失步会引发交易先后顺序混淆，导致恶意套利。
  • 音视频制播网络（误差需<1微秒）：失步会造成电视直播音画不同步、切换画面时闪黑屏或画面撕裂。
PTP网络的核心原理与工作机制

在一张拥有成百上千台设备的大型网络中，PTP 是如何有条不紊地工作并确保时钟同步数据的准确性呢？

BMCA算法与四大时钟角色

在一个 PTP 域内，所有网络设备会通过 BMCA（Best Master Clock Algorithm，最佳主时钟算法）进行全自动的能力比拼。设备间互相发送 Announce 报文，并严格按照以下优先级选出主节点：优先级1 → 时钟级别 → 时钟精度 → 优先级2 → MAC地址。当主设备宕机时，全网设备会利用 BMCA 算法在毫秒级别内自动海选出备选主时钟，确保绝不断流。

竞选出时间源头后，网络中的设备分为四种关键的时钟同步角色：

  • GM（主时钟）：全网绝对的时间源头，通常通过 GNSS 接口连接卫星获取精确时间。
  • BC（边界时钟）：从上级时钟源同步，并向下级分发时钟。它能作为时延隔离墙重新生成硬件时间戳，极大地降低精度衰减。
  • TC（透明时钟）：不参与时钟源的层级同步，而是通过硬件物理层计算报文在设备内部的驻留时间，并将其累加至报文头部中供终端扣除误差。
  • OC（普通时钟）：仅具备单一端口的终端节点（如5G基站的RU），只负责接收并执行对齐后的时间。

纳秒级精度的秘密：双向报文测算

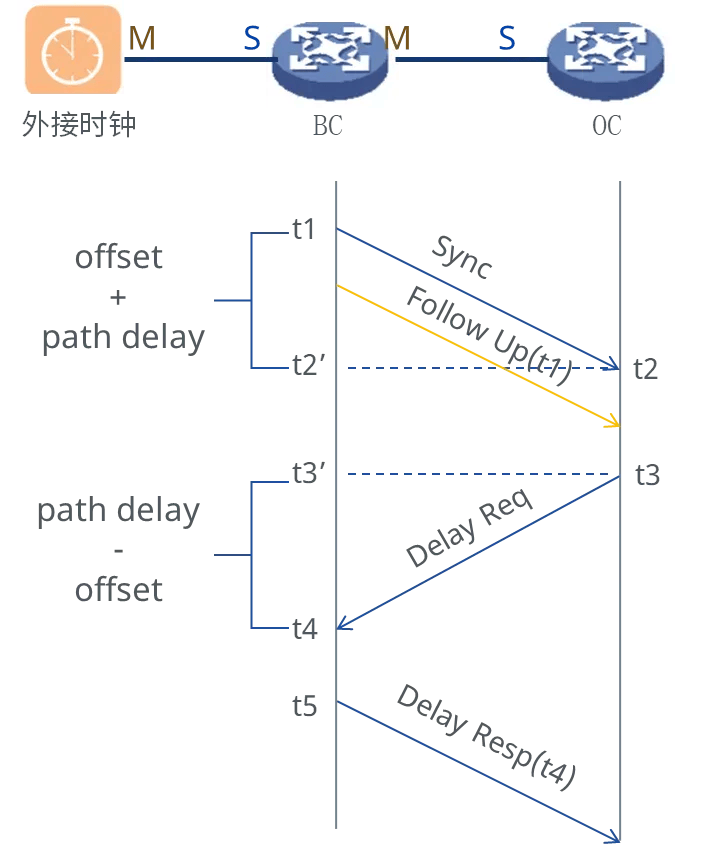

以最常用的 E2E（端到端）模式为例，PTP 巧妙地通过四次报文交互和硬件打戳时间（t1、t2、t3、t4），让从时钟计算出自己与主时钟的偏差：

  1. Master 发送 Sync 报文，离开时记录 t1，Slave 收到时记录 t2。
  2. cite_start Master 发送 Follow_Up 报文，将 t1 告诉 Slave。
  3. Slave 发送 Delay_Req 报文，离开时记录 t3，Master 收到时记录 t4。
  4. Master 回复 Delay_Resp 报文，将 t4 告诉 Slave。

最终，Slave 根据公式计算出路径时延和时钟偏差：

  • 路径时延 (path delay) = (t2-t1) + (t4-t3) / 2
  • 时钟偏差 (offset) = (t2-t1) - (t4-t3) / 2得到这些指标后，从时钟的本地伺服晶振就会自动调整本地时间，实现极其精准的时钟同步。
PTP时钟同步在重点行业的实战应用

5G O-RAN前传网络的“时间标尺”

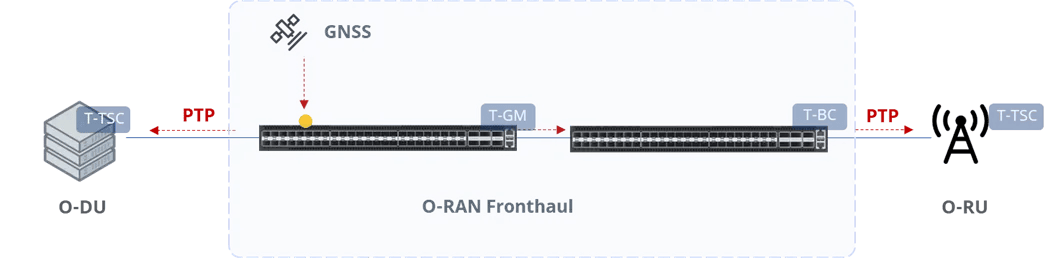

在 5G O-RAN 架构中，复杂的波束赋形计算下沉到了最边缘的 O-RU 天线端。如果多根天线之间的时序偏差超过100纳秒，就会导致波束能量错位甚至互相抵消，引发信号断连。

因此，5G 前传网络引入了 ITU-T G.8275.1 和 G.8275.2 协议配置。核心交换机（GM）锁定卫星作为全网“时间灯塔” ，接入交换机（T-BC）消除误差并将纯净时间同步给 O-RU。通过“SyncE锁定频率 + PTP精准对齐相位”的机制，端到端时间偏差能被稳稳锁定在 ±20ns 以内。

广电超高清制播的音画同步保障

广电行业全面IP化后，视频流、音频流和辅助数据被拆分为独立的以太网数据包 。如果没有统一的PTP时序烙印，会导致严重的音画不同步。

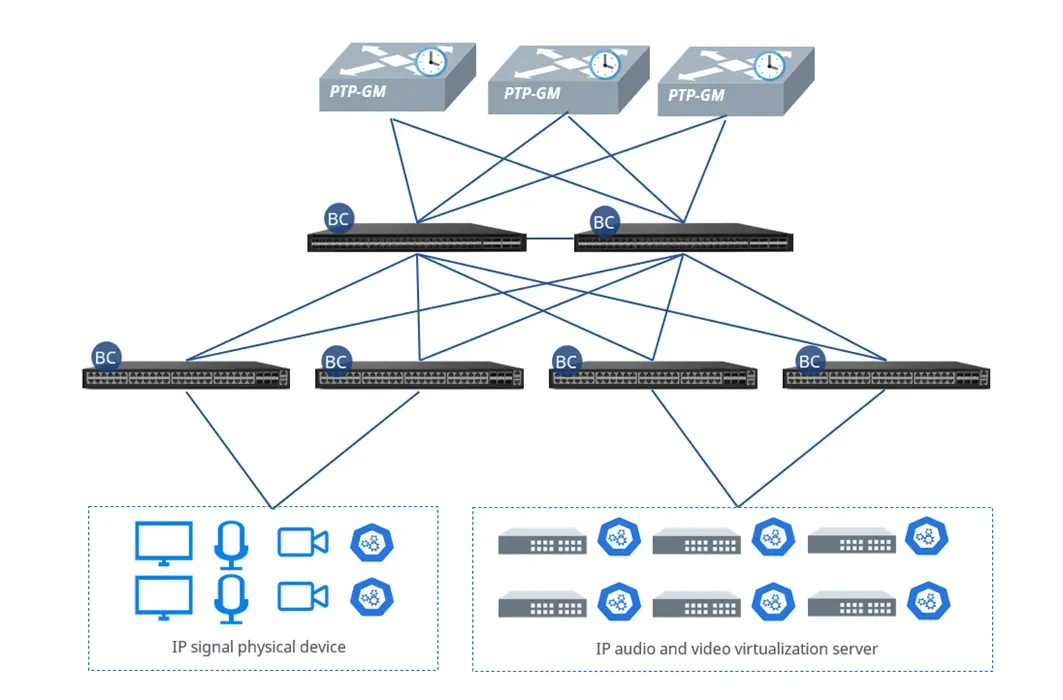

广电行业引入了基于 PTP 的 SMPTE ST 2059-2 协议配置 。网络顶层采用高精度铷时钟作为GM，多台主钟底层热备 ；网络交换机开启BC模式分发绝对时间 ；最终，摄像机、调音台等终端设备严丝合缝地对齐网络时间，为每一帧视频烙上绝对的生产日期。

软硬兼备：PTP交换机解决方案

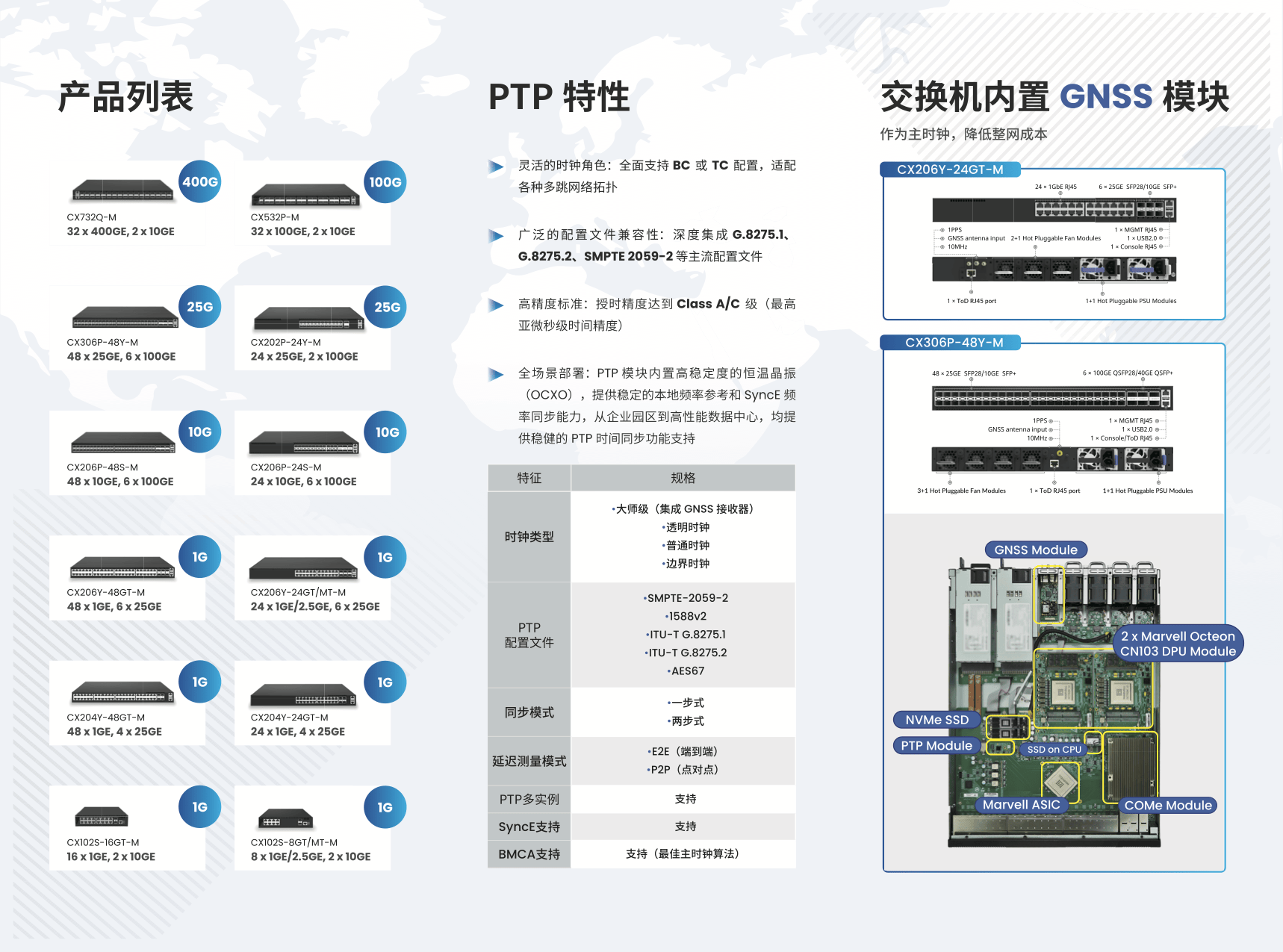

为了在工业与电信现网环境中落地完美的纳秒级时钟同步体验，星融元依托自研的高性能网络操作系统 AsterNOS 以及硬核的硬件架构，推出了覆盖全速率的 PTP 交换机矩阵。无论是满足广播电视制播核心网络的 CX532P/CX732Q 系列，还是深度适配 5G O-RAN 密集小基站授时的 CX206P/CX306P 系列，都能提供 Class C 级超高精度时钟支持，无缝对接多样化的时钟网络需求。

从底层的硬件时间戳机制，到 5G 基站和广电播控网络的实战应用，PTP 精确时间协议正在构建数字世界坚不可摧的时基底座。了解并部署高精度的时钟同步网络，已经成为下一代高并发、低延迟网络建设的基础共识。
