做高熵合金的课题组，十炉试样里有三到四炉废在配料环节——这不是夸张，是我跟十几个实验室聊下来的实际比例。熔炼参数不对可以调，热处理温度不合适可以改，但配料配偏了，整炉直接报废，没有任何补救手段。高熵合金跟传统合金完全是两码事，传统合金主元素含量偏个0.5wt%，性能会有变化但不至于废炉，后续热处理还能往回找补。高熵合金五种以上主元近等原子比，任何一种组元含量失衡，固溶条件一破，脆性杂相立马析出，后边所有工序都救不回来。
核心就一句话：配料精度、原料纯度、杂质总量、粒度搭配、配比范围，五个维度全部要控
很多新进组的同学容易犯一个错：盯着称量精度不放，却忽略了其他四个维度。配料称得再准，原料纯度不够或者粒度搭配不合理，熔出来照样偏析。反过来，原料纯度再高，称量误差控制不住也是白搭。
那这五个维度怎么落地？
称量精度：配料相对误差控制在±0.1%以内是基本要求。实际操作用万分之一天平（精度0.1mg），逐组元称量，每个数据当场记录。别靠脑子记，熔完后成分对不上你根本不知道是称错了还是熔跑了。
原料纯度：核心组元纯度不低于99.9%（3N），这是底线。有条件上99.99%（4N）当然更好，但不同元素4N级的价格和供货周期差别很大——Hf、Ta这些难熔金属，4N级原料不光贵，订货周期动辄两三个月，课题组预算和时间得算清楚。纯度要求跟实验目的走，做基础物相研究可以严一点，做工艺探索可以适度放宽。
杂质总量：这里必须说清楚，不要把Fe当作杂质来管——如果做的是CoCrFeNi系，Fe是主元，算进杂质里完全错误。杂质管控要针对具体体系中的关键杂质元素，比如难熔高熵合金（TiZrHfNb系）里最要命的是O、C、S、Si、B这几个。北科大吕昭平团队的研究明确指出了这点，B、C、Si这些类金属杂质对塑性的恶化效应非常明显。具体上限怎么定？看你的COA报告，把各个原料带入的杂质叠加起来算一遍，再对照相近体系的文献，确定一个合理的控制目标。

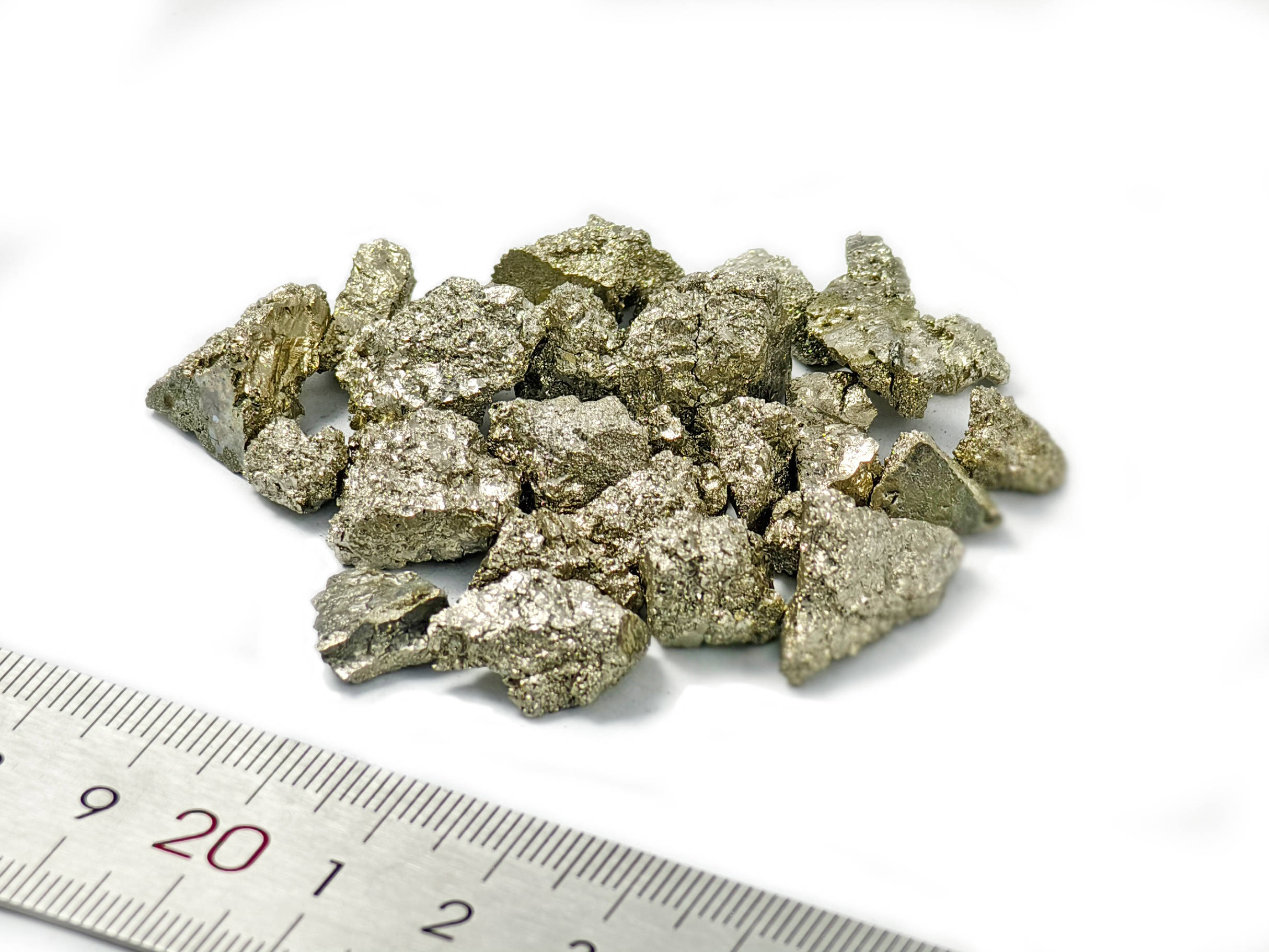

组元粒度：同一炉的原料，粒度差不要太大。块状+颗粒状混用的情况下，粒度差控制在2mm以内比较稳妥。差异太大了，混合不均匀还是小事，真空熔炼时细粉容易被电弧吹飞或者挥发损失，实际收得率跟理论值对不上。
配比范围：各主元的原子比偏差控制在±0.5 at%以内。换算成质量百分比因元素而异，称量时以实际称量值为准，不要拿理论值去反推。
这里排个优先级：先把纯度关把住，再控称量精度，粒度搭配排第三，杂质和配比范围贯穿全程。经费有限或者时间紧迫的时候，按这个顺序取舍。
不同实验目的，配料方案和熔炼工艺的搭配完全不同
基础科研试样（<50g级别） ：常规称量+真空电弧熔炼就够了。用万分之一天平逐组元称量，记录实际值。电弧熔炼翻面熔炼3-5次，成分均匀性基本能保证。
批量试制（kg级别） ：必须上精准配料+真空感应熔炼或悬浮熔炼。高频感应加热配合真空环境（10⁻²到10⁻³Pa级），杂质污染控制更好，熔炼量也更大。
含Ti、Zr、Al的体系：这些元素容易氧化，配料和装炉全程在氩气手套箱里做。别在开放环境下操作，表面氧化膜一旦带进熔体，氧含量超标几乎不可避免。
高熔点组元占主导的体系：钨熔点3410℃、铝才660℃，差了好几倍。高熔点组元用小块状或者颗粒状，增加受热面积；低熔点组元用块状，减少挥发。装炉的时候按熔点从低到高往上码，低的在下面、高的在上面。电弧从顶部打下来的时候，高熔点组元正好是受热最充分的位置。
怎么验证配料方案靠不靠谱？三个维度
第一，查COA报告。别只看纯度那一栏，盯着杂质数据看——O、N、C、S的具体数值是多少？不同批次的COA放一起对比，看看杂质波动有多大。很多实验室翻车就是因为换了批次没注意杂质变化。
第二，留称量记录。每炉的理论值、实际值、偏差值，全部手写签字。这看起来啰嗦，但出了问题查原因的时候，这份记录是唯一的线索。
第三，熔炼后取三点检测成分。铸锭的上、中、下三个位置取样，做EDS或者ICP。成分均匀性有没有问题、偏析严不严重，测完就知道了。Cu元素尤其容易偏析，枝晶间经常析出富Cu颗粒，含Cu体系要特别关注这一点。成分偏差的容忍范围因元素而异——Mn、Mg容易挥发，偏差大一点是正常的；W、Ta难熔但不易挥发，偏差大了就有问题。
配料环节最容易被忽视的三个细节
原料预处理：买回来的金属棒材、颗粒表面有一层氧化皮，直接用等于把氧化物往熔体里带。砂纸打磨、酒精超声清洗，这步不能省。特别是Ti、Zr这些活泼元素，表面氧化层处理不干净，熔出来内部全是夹杂。
配料环境：台面擦干净，工具专用，戴手套操作。听起来是基本要求，但很多实验室赶进度的时候就顾不上，结果粉尘混进去，杂质超了还找不到来源。
添加顺序：前面已经说了，按熔点从低到高码料。低熔点的放下面，先熔化之后把高熔点的包裹住，熔炼效率高得多。
实验室里最常问的三个问题
Q1：小批量试样（比如总重只有30g），称量精度死活达不到±0.1%怎么办？
总重越小，单组元称量的绝对误差占比越大。30g试样里一个组元只占几克，天平稍微漂一点误差就到0.5%了。解决办法有两个：第一，把总重放大到100g以上，误差占比自然降下来；第二，称完记录实际值，后续数据分析以实际值为准，不要硬凑理论值。如果实验设计限制死了总重量，找供应商做预合金化配料是更省事的路径，研邦新材料这类做高纯单质原料的供应商一般都提供这个服务。
Q2：自己开发新体系，文献里找不到杂质管控标准，怎么定上限？
两步走。先把所有原料的COA报告摊开，把每种原料带入的O、N、C、S等杂质加起来，看看叠加总量在什么水平。如果叠加量已经很高了，说明原料选型需要调整——换个纯度更高的批次，或者换供应商。叠加量能接受的话，再对照相似体系的文献，把文献里报道的杂质范围作为参考目标。含Ti、Zr、Hf的体系对氧特别敏感，氧含量目标要定得更严，这些元素吸氧能力太强，原料里那点氧最后基本都变成氧化物夹杂了。
Q3：块状料和颗粒料混在一起，装炉的时候还好好的，熔出来偏析严重是什么原因？
一个是粒度差太大导致混合不均匀，一个是熔炼次数不够。粒度方面，块状控制在5-15mm，颗粒状1-5mm，两者粒度差控制在2mm以内。熔炼方面，电弧熔炼至少要翻面熔3-5次，每次熔炼时间保持1-2分钟，让熔池充分搅动。如果是机械合金化路线必须用粉末，那就先手套箱里预混合，再装炉，不要直接倒进去。
高熵合金配料的本质就是源头把关。称量、纯度、杂质、粒度、顺序，一个环节出问题，后边再怎么折腾都补不回来。把配料标准定清楚、记录做完整、验证做到位，实验的可复现性自然就有了基础。
