防腐层超声波测厚仪常被用于石油管道、化工设备、船舶构件和钢结构表面的无损测厚。现场人员真正关心的通常不是仪器能否显示一个数值，而是这个数值对应底漆、中间漆、面漆中的哪一层，是整个防腐体系的总厚度，还是连同基材一起形成的组合结果。没有先弄清测量对象，即使读数稳定，也可能在质量判断中用错数据。
以常见钢结构防腐体系为例，施工过程可能包括表面处理、底漆施工、中间漆施工和面漆施工。底漆承担基材结合与初始防护，中间层用于增加屏蔽厚度，面层则更多承担耐候、耐介质或外观功能。不同项目还可能采用厚浆型环氧、玻璃鳞片衬里、聚氨酯面层等组合。设计文件既可能规定防腐体系的名义总厚度，也可能分别规定每一道涂层的控制范围。
只测总厚度，可能掩盖哪些施工问题
假设一个三道涂层体系的总厚度处在项目要求范围内，仍不能据此确认每一层都施工合理。底漆过薄而中间漆过厚，最终总值可能看起来正常，但底漆的连续性、覆盖状态和与基材的结合情况仍需要单独关注。相反，局部涂层明显过厚也不一定更安全，过厚可能伴随干燥困难、内应力增加、针孔或开裂风险，具体还要结合涂料体系和施工要求分析。
多层测量的价值，在于帮助质检人员把总厚度问题进一步拆解。若涂层之间存在足够清晰的声学界面，超声波回波可以反映不同层面的传播时间，使仪器有机会识别单层厚度或涂层与基材的组合厚度。这种能力适合用于过程抽检、返修区域复查、复杂基材测量和不便破坏取样的场合。

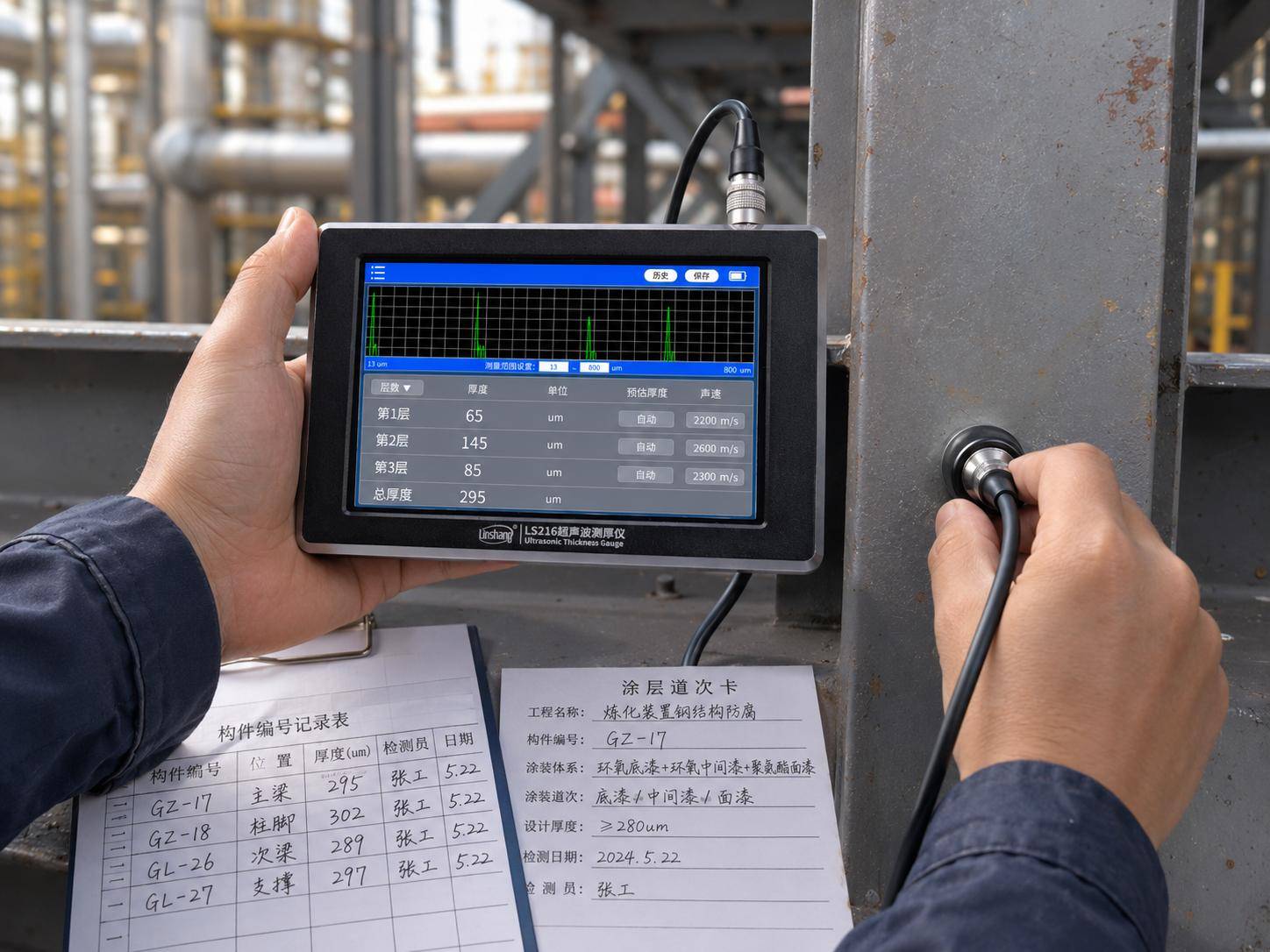

钢结构多层防腐涂层无损测厚
超声波测厚并不是对准表面就能得到可靠结果
超声波从探头进入涂层前，需要通过耦合剂排除探头与表面之间的空气。空气会明显阻碍声波传递，耦合层不连续时，波形可能不稳定，读数也会跳动。检测前应清除浮尘、松散颗粒和影响接触的表面污染，但不能为了获得平整接触面而随意打磨合格涂层。
声速是另一项关键条件。仪器通常根据声波往返时间与材料声速计算厚度，同一种涂料在配方、固化程度、填料比例和温度不同的情况下，实际声速可能存在差异。直接套用默认声速，未必适合每一种防腐体系。较稳妥的方式是准备已知厚度且与现场材料、施工状态接近的参考样件，通过已知厚度校正或反算声速，再将验证后的参数用于同批次检测。
多层涂层的界面是否能够识别，还取决于相邻两层材料的声学差异。若两层涂料组成接近、密度相近或层间没有形成清楚的回波界面，仪器可能把两层视为一个整体。此时不能强行按照自动分层结果填写记录，应结合实时波形、已知施工道次、参考样件或其他验证方法判断。
粗糙表面和弧形构件为什么容易出现偏差
喷砂后的钢材表面存在峰谷，涂层厚度通常是相对于粗糙基面形成的空间分布。探头放在不同位置，可能接触到不同峰谷组合。同一小区域连续测量得到略有差异的数值，并不一定代表仪器故障。更合理的做法是在规定区域内布置多个测点，保持探头垂直，记录单点读数并计算项目要求的统计结果。
管道、弯头、加强筋和焊缝附近还存在曲率或几何变化。探头端面不能稳定贴合时，耦合层厚度会变化，回波信号也可能减弱。检测人员应优先避开焊瘤、尖角、明显凹坑和无法稳定接触的位置；确实需要检测弧面时，应确认探头尺寸、最小接触区域以及曲率修正要求。
未充分固化或受压易变形的涂层也需要谨慎。探头接触可能压缩表层，使读数不能代表最终干膜状态。施工后测量时间应按照涂料技术文件和项目检验程序执行，不能把湿膜阶段、表干阶段和完全固化后的结果混在一起比较。
现场测厚建议按五个环节执行
第一步是核对检测任务。明确被测构件编号、基材、涂层道次、名义厚度、允许偏差、测点数量和验收依据。第二步是确认仪器计量状态、探头状态、耦合剂和参考试样。第三步是根据材料选择声速，并在已知厚度样件上进行验证。第四步按约定点位测量，观察波形稳定性，对异常点在邻近位置重复检测。第五步保存原始数据、参数和复测说明。
记录表不应只有一个平均值。至少应保留构件编号、区域、测点编号、各层读数或总厚度、声速、探头、操作人员、环境条件、异常情况和复测结果。如果现场更换了探头或声速，也要在记录中注明，否则后续很难解释同一构件前后数据为何发生变化。
厚度合格不等于防腐体系已经全面合格
防腐层厚度与屏蔽性能、材料消耗和施工稳定性有关，但它只是防腐质量中的一个指标。附着力、漏点、针孔、固化状态、表面缺陷、层间污染和涂料配套同样会影响长期性能。超声波厚度数据可以用于发现局部偏薄、分层分配异常和批次波动，却不能单独证明涂层已经满足所有防腐要求。
遇到争议数据时，应先复查声速、耦合状态、表面粗糙度和波形，再用已知厚度样件进行方法验证。必要时可采用破坏性切片、显微观察或其他适用方法交叉确认。最终验收结论还应结合现行标准、项目技术规格、抽样规则、仪器计量状态和其他检验项目。
防腐层超声波测厚仪的合理价值，是在不破坏涂层的前提下，把多层结构、局部波动和施工过程数据呈现出来。只有把仪器读数放入完整的涂装工艺和质量管理流程，测得的厚度才真正具有可复核、可追溯的意义。
