要想测量印刷电路板（PCB）应变，有如下的几个步骤，包括：选择合适的应变片、应变片的粘贴和准备工作、应变片接入PCB应变测试仪、测量应变数据（得到测试报告）。
1、选择合适的应变片
PCB应变测试常用的应变片体积大小有 5*5mm；4*4mm；2.5*2.5mm；1.5*1.5mm；选择适合在电路板铜箔上进行粘贴的应变片。
应变片导线长度：应变片导线默认为1米；可定制3米、5米。

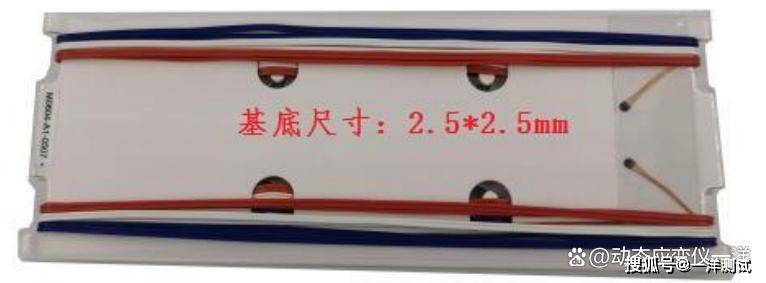

YSV-3-120-25-11L30M70 PCB应变片

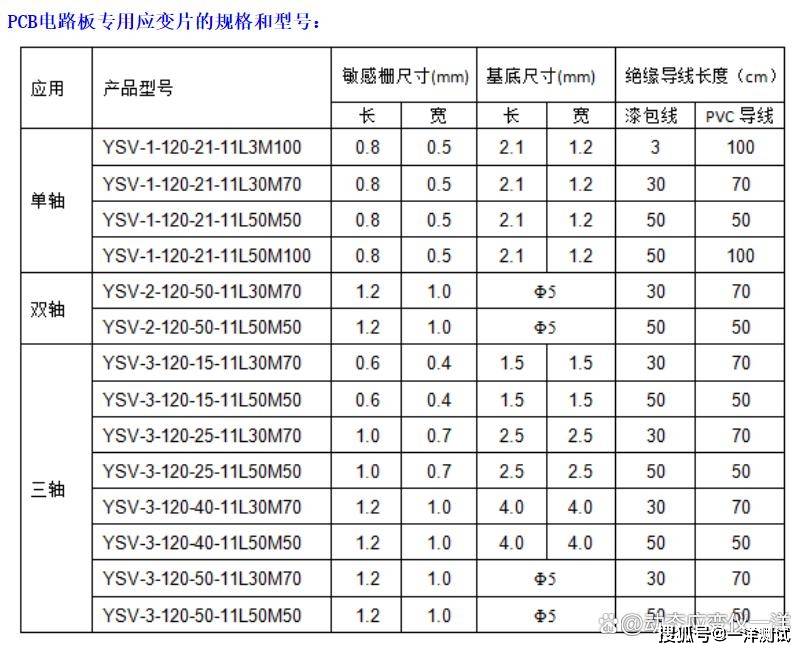

不同规格型号的PCB应变测试用应变片
2、应变片的粘贴和准备工作
表面清洁：使用蘸酒精的棉球，对于测点位置和应变片进行清洁。
应变片粘贴：当酒精挥发干净后，将应变片使用胶水粘贴在指定测量位置上。
应变片导线的固定：应变片导线使用胶带进行固定。
应变片接线：将应变片输出导线，接入PCB应变测试仪。

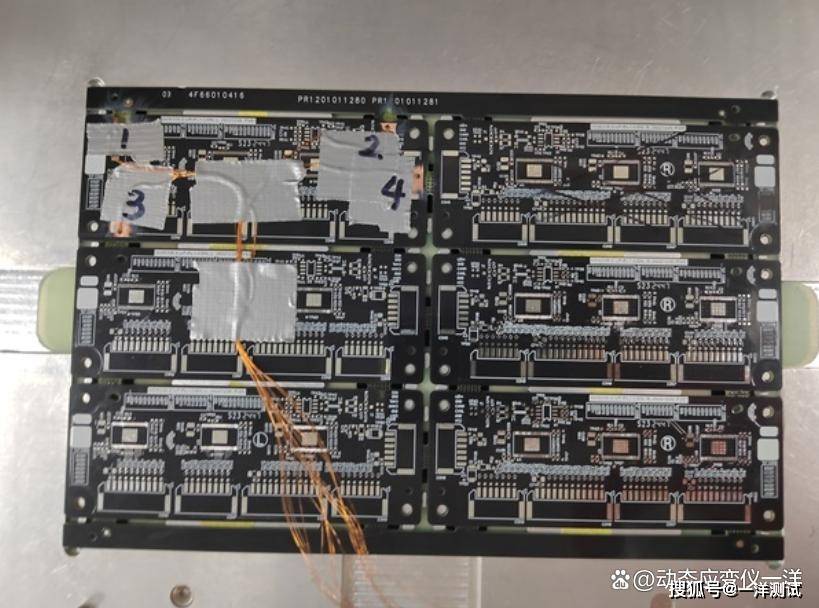

粘贴好应变片的PCB电路板
3、应变片测量导线接入YSV8016 PCB应变测试仪
一洋测试的YSV系列PCB应力测试仪，有4通道、8通道、16通道、24通道、32通道、48通道、64通道等多种型号，通道数量越多，就可以同时测量更多的测试位置。以YSV8016 PCB应力测试仪为例，说明连接和测试过程。
将应变片输出的测量导线（红、白、蓝 三色导线）接入应变测试仪，然后将应变测试仪的输出接口通过网线连接到电脑的网口上。

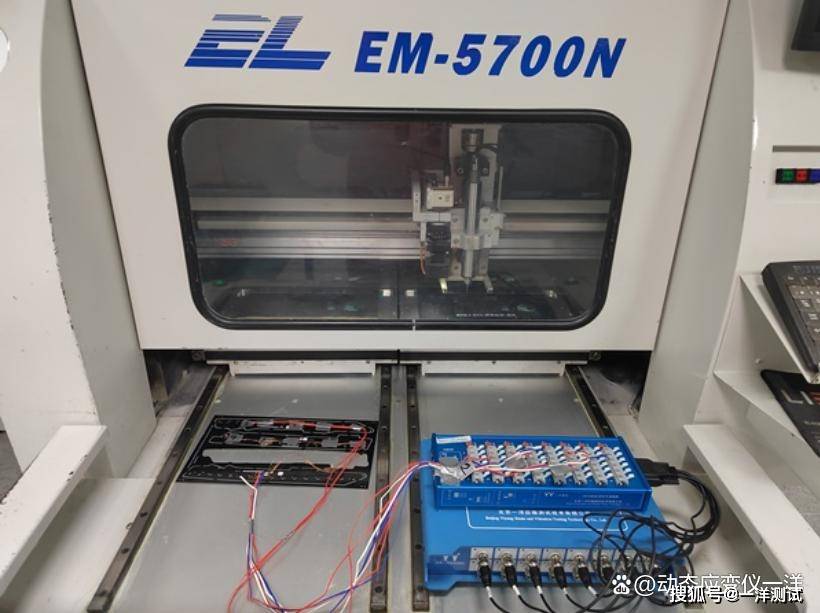

应变片接入YSV8016 PCB应力测试仪
4、测量应变数据，自动得到测试报告
电脑中的应变测量分析软件，测量到应变数据以后，软件自动分析，给出评价结论，判断PCB应变数据是否超标，产品是否合格。

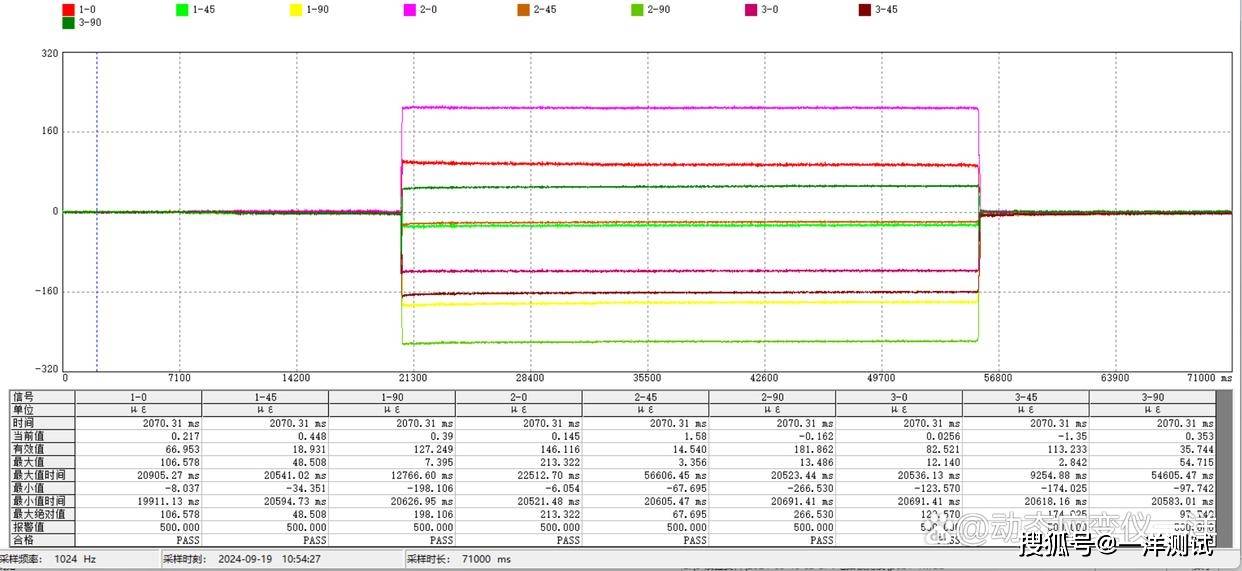

PCB电路板加压时的应变变化曲线
