9Cr18Mo 是一种高碳高铬马氏体不锈钢，相当于美标 440C、日标 SUS440C、德标 X102CrMo17（1.4125），执行 GB/T 1220 标准。它是在 9Cr18 基础上加入钼元素优化而来的升级钢种，集高硬度、高耐磨性、耐腐蚀性和尺寸稳定性于一身，是不锈钢刀具、精密轴承、医疗器械及高端模具领域的重要基准材料。
🧪 化学成分分析
9Cr18Mo 的化学成分经过精心配比，各元素含量范围如下：
📦 供应形式：线材、锻件、板材、圆钢
9Cr18Mo 可根据加工和使用的需求，以多种形态供货：

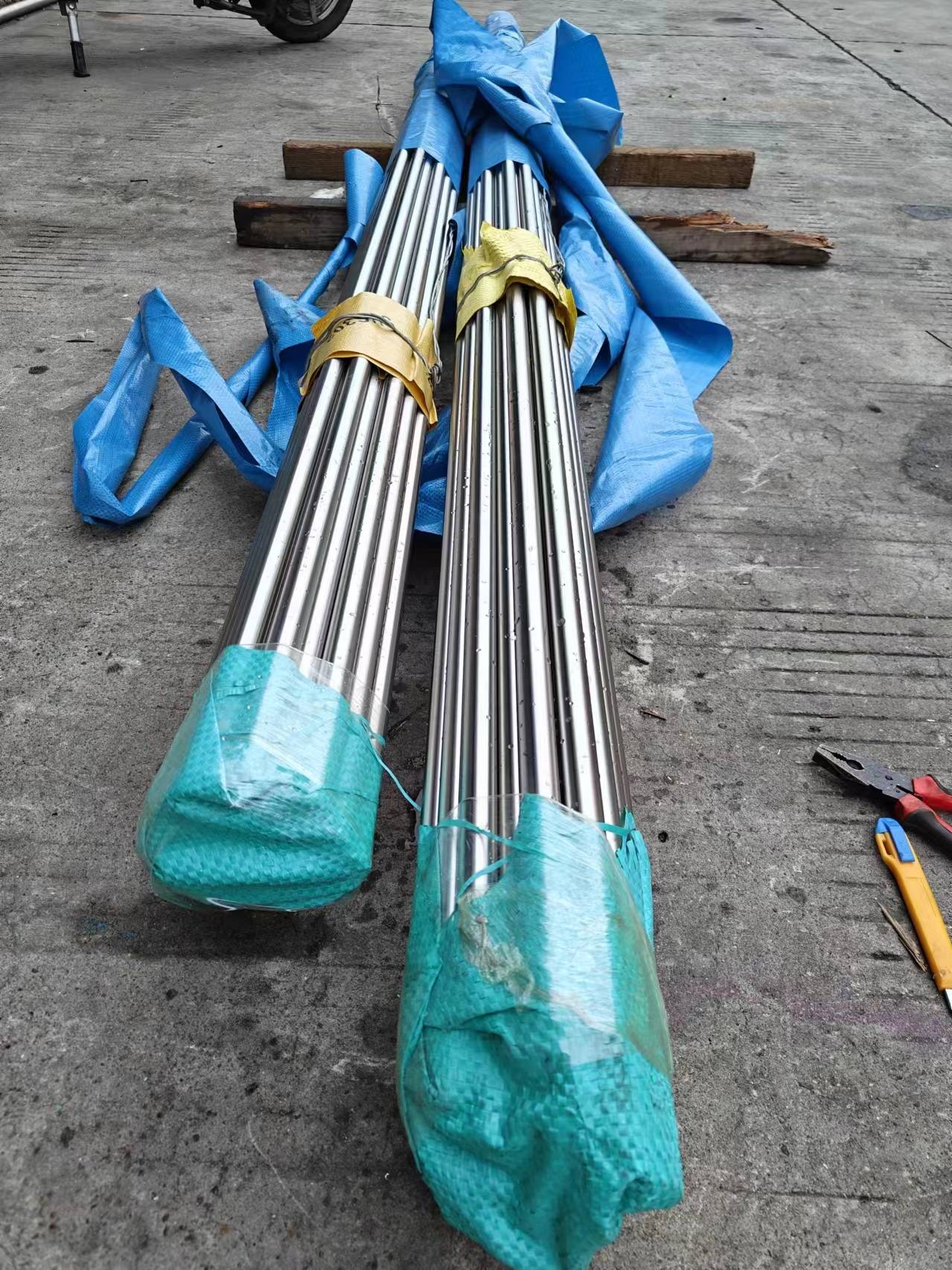

- 圆钢/棒材：直径规格覆盖 Φ3.0~350 mm（黑皮圆钢、车光圆钢、热轧圆钢、冷拉圆钢等）；
- 线材：热轧线材 Φ5.5~25 mm（卷状供应），冷拉线材 Φ0.5~15 mm；
- 板材：
- 热轧板：厚度 4.5~60 mm，宽 650~2000 mm；
- 冷轧板：厚度 0.8~4.5 mm；
- 中厚板/特厚板：厚度可达 250 mm 以上；
- 锻件：包括自由锻件、模锻件、环件、法兰等，可按图纸定制；
- 其他形态：方坯（205×205~800×800 mm）、钢管、钢带、焊丝、焊条等均可订制。
交货状态分为退火态（硬度 ≤255 HB，便于切削加工）和热处理态（淬火+回火，硬度 HRC 58~62）两类。
🔥 热处理工艺
9Cr18Mo 的性能发挥高度依赖热处理，典型工艺链包括：
1. 锻造
始锻温度 1050~1080℃，终锻温度 850~900℃，锻后砂冷或缓冷，避免开裂。
2. 退火
- 完全退火：加热 850~870℃，保温 4~6 h，以 30℃/h 炉冷至 600℃ 以下出炉空冷，硬度 ≤255 HB；
- 再结晶退火：730~750℃ 加热后空冷，用于消除加工硬化。
3. 淬火
加热至 1050~1100℃（油淬），使 Cr、Mo 等合金元素充分溶入奥氏体，未溶碳化物细化晶粒，冷却后得到马氏体 + 残余奥氏体 + 共晶碳化物组织，硬度 ≥60 HRC。
4. 深冷处理（可选）
-75~-80℃ 保温 1~6 h，使大量残余奥氏体转变为马氏体，硬度提升至 61.5~64 HRC，同时显著提高尺寸稳定性。
5. 回火
160~180℃ 低温回火 2 h 空冷，消除内应力，获得回火马氏体 + 共晶碳化物组织，最终硬度稳定在 HRC 58~60。
⚠️ 回火温度若超过 300℃，硬度会明显下降；使用温度一般不宜超过 250℃。💪 机械性能
经过标准淬火+低温回火后，9Cr18Mo 的典型力学性能为：
- 硬度：HRC 58~62（淬火回火态）；退火态 ≤255 HB
- 抗拉强度：≥ 1400 MPa（典型值 1400~2030 MPa）
- 屈服强度：≥ 1200 MPa（典型值 1200~1900 MPa）
- 延伸率：≥ 4~8%
- 冲击功：约 9~15 J
- 抗弯强度：≥ 2000 MPa
数据表明：9Cr18Mo 在保持 60 HRC 左右超高硬度的同时，仍具备一定的韧性和强度储备，这是它能胜任高负荷轴承和刀具工况的关键。
🌡️ 物理性能
- 密度：7.85 g/cm³
- 热导率：29.3 W/(m·K)
- 线膨胀系数：约 10.5×10⁻⁶/℃
- 弹性模量：约 200 GPa
- 熔点：1398~1420℃
- 磁性：具有弱磁性（马氏体不锈钢共性）
- 高温稳定性：500℃ 以下硬度下降不明显，600℃ 仍保持相当比例室温硬度
🎯 六大材料优势
1. 超高硬度与耐磨性
高碳配比 + 大量 M₇C₃ 型碳化物（显微硬度 HV 1600~1800），耐磨性远超普通工具钢。
2. 优异的耐腐蚀性能
18% 左右的铬含量形成致密 Cr₂O₃ 钝化膜，可耐受大气、水、硝酸、蒸汽及海洋性环境；钼的加入进一步增强抗点蚀能力，尤其在含氯离子环境中表现突出。
3. 杰出的尺寸稳定性
马氏体组织稳定，配合深冷处理可将残余奥氏体降至 3% 以下，长期使用和存放过程中几乎无尺寸漂移，是精密轴承和量具的理想选择。
4. 良好的抗回火稳定性
钼元素阻碍回火过程中马氏体分解和碳化物聚集长大，使材料在较高温度下仍能保持高硬度。
5. 可抛光至镜面
组织致密、碳化物分布均匀，可抛光至 Ra ≤0.03 μm 的镜面效果，适用于高光泽塑料模具和外科器械。
6. 焊接性与可加工性平衡
退火态硬度 ≤255 HB，切削加工性良好；采用合适焊材也可进行焊接修复。
🏭 典型应用领域
凭借上述综合优势，9Cr18Mo 被广泛应用于：
- 精密轴承：船舶、潜水泵、石油石化机械、航海仪表等在腐蚀介质中工作的轴承套圈及滚动体
- 刀具工业：高端厨房刀具、外科手术刀、牙科器械、工业切割刀片、剃须刀片
- 塑料模具：PVC 管件模具、阻燃塑料模具、含玻璃纤维增强塑料模具、光学镜片模具
- 精密机械零件：测量工具、纺织机械零件、食品机械零件、化工泵机械密封环
- 耐磨耐蚀件：阀件、轴承轴套、剪切刀具、量具刃具、外科手术器械
- 特殊应用：航海仪表轴承、潜水刀、战术刀具等极端工况零件
📌 选材价值总结
9Cr18Mo 在模具钢和轴承钢家族中的定位非常独特——它同时满足"高硬度、高耐磨、耐腐蚀、尺寸稳定"四大诉求，是少数能在腐蚀环境下替代工具钢（如 Cr12MoV）的高碳不锈钢。相较于普通马氏体不锈钢（如 4Cr13），其硬度高出 6~8 HRC，耐磨性成倍提升；相较于高速钢，它又具备优异的耐蚀性和可抛光性。
⚠️ 需要注意的是：9Cr18Mo 作为高碳马氏体钢，其韧性和冲击功相对有限，在设计受力复杂的重载冲击零件时需谨慎评估。此外，其耐腐蚀性虽在不锈钢中表现优异，但仍不及 304 等奥氏体不锈钢，在长期强酸或高盐环境中仍需适当维护。对于追求"高硬度 + 耐蚀 + 长寿命"的刀具、轴承、模具及精密零件项目，9Cr18Mo 凭借其均衡而卓越的综合性能，依然是当前高端制造领域最值得信赖的材料选择之一。
