在现代石化和炼油装置中，管道连接件直接影响整个系统的安全性、稳定性和检修效率。随着装置向高温、高压、大口径及高腐蚀介质方向发展，传统ANSI法兰逐渐暴露出密封可靠性不足、安装时间长、维护成本高等问题。而Grayloc作为全球知名的高压金属密封连接方案，凭借独特的金属自紧密封结构，已经广泛应用于石油、天然气、炼化、化工、LNG、海上平台以及高压工艺管道领域，成为众多国际工程公司的首选连接方式。
Grayloc卡兰是什么？

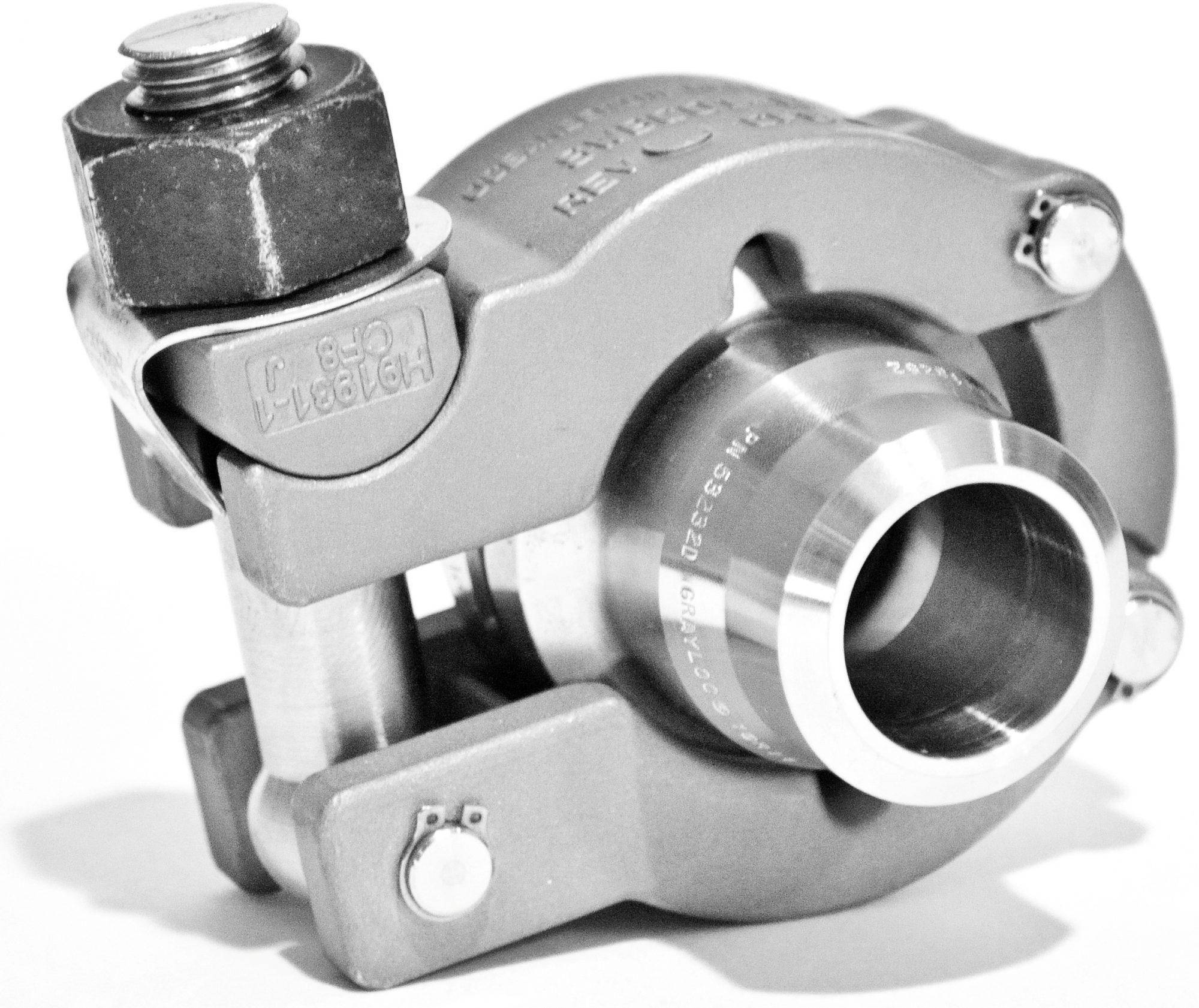

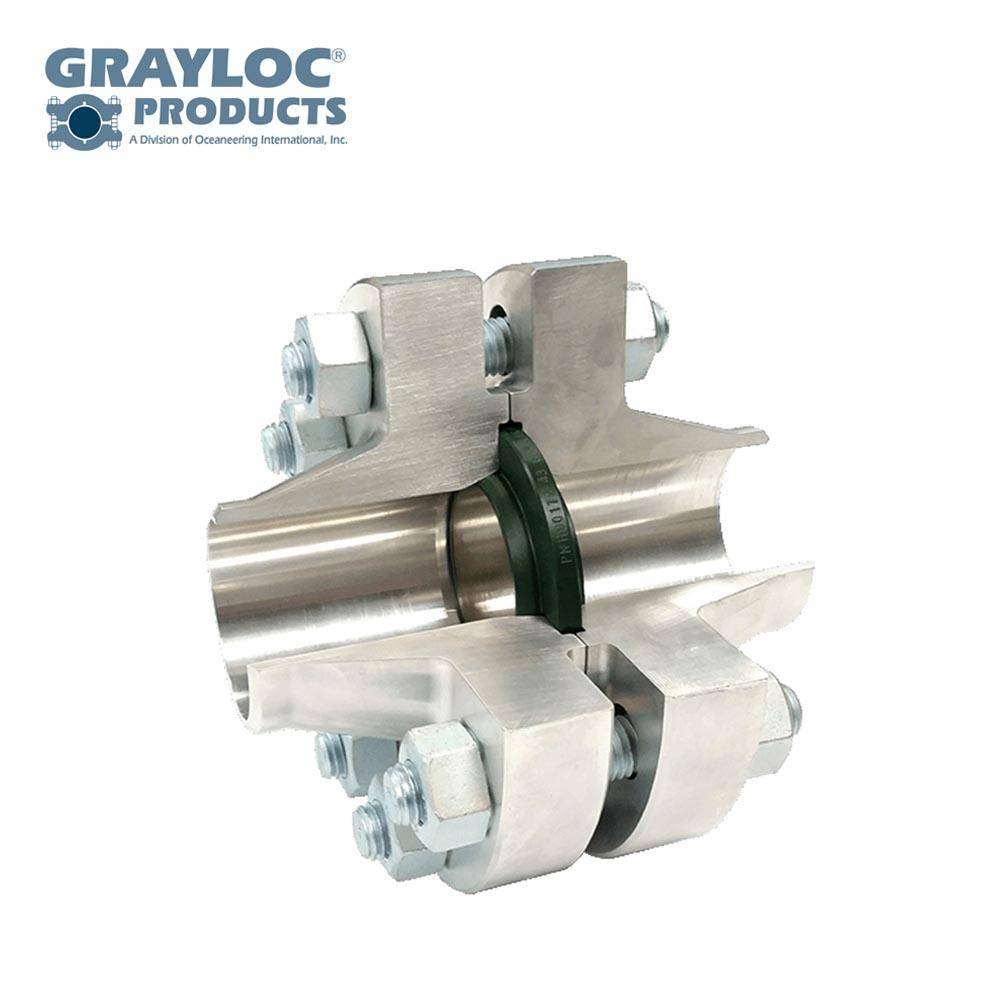

Grayloc卡兰（Grayloc Connector）是一种采用卡箍锁紧、金属密封环实现零泄漏密封的高压连接器。与传统法兰不同，grayloc连接器利用锥面卡箍提供均匀预紧力，使金属密封环在压力作用下形成自增强密封效果，即使在极端工况下仍能保持优异的密封性能。
目前，Grayloc已广泛应用于：
- 炼油厂常减压装置
- 催化裂化（FCC）
- 加氢裂化装置
- 延迟焦化装置
- LNG液化装置
- 天然气集输系统
- 海洋平台高压管线
- 石化高压反应器
- 氢气及高纯气体输送系统
Grayloc卡兰在石化行业的优势
1、真正实现高压零泄漏
石化行业介质往往具有高温、高压、易燃、易爆等特点，一旦发生泄漏，不仅影响生产，还可能造成重大安全事故。
相比传统法兰依赖垫片密封，grayloc卡兰采用全金属密封环，在系统压力升高时密封性能反而进一步增强，可长期保持极低泄漏率，非常适合：
- 氢气
- 天然气
- 蒸汽
- 烃类介质
- 有毒化学品
对于现代炼化企业日益严格的环保排放要求，Grayloc能够有效降低VOC泄漏风险。
2、安装效率远高于传统法兰
传统ANSI法兰通常需要几十甚至上百颗螺栓。
而grayloc连接器仅需卡箍与少量螺栓即可完成安装。
其优势包括：
- 安装速度提升50%以上
- 检修效率显著提高
- 减少人工成本
- 停机时间更短
- 更适用于大型检修项目
对于炼油厂年度大修而言，节省的时间往往意味着巨大的经济价值。
3、更加紧凑，节省空间
炼化装置设备密集。
例如：
- 加氢反应器
- 高压换热器
- 高压泵
- 压缩机
- 管廊系统
采用Grayloc卡兰后，其整体尺寸明显小于ANSI法兰，可减少设备重量，同时提升管道布置灵活性。
尤其在海洋平台及FPSO等空间受限项目中，Grayloc优势更加明显。
4、适用于极端工况
石化装置经常需要面对：
- 超高压力
- 高温循环
- 热膨胀
- 振动冲击
- 腐蚀介质
grayloc连接器采用金属密封，不易老化，也不存在非金属垫片高温失效的问题。
可选材料包括：
- ASTM A105
- F316/F316L
- F6NM
- Duplex
- Inconel 625
- Hastelloy C276
- Monel等
因此能够满足绝大多数炼油及石化工艺要求。

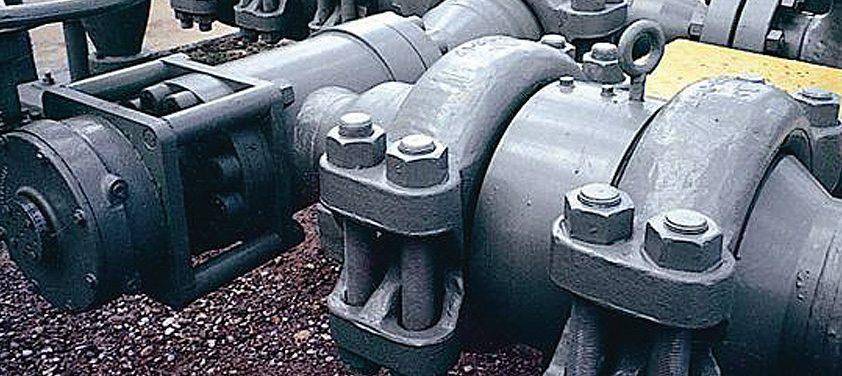

Grayloc卡兰典型应用场景
近年来，越来越多大型石化项目开始采用grayloc卡兰替代传统法兰，例如：
- 高压加氢循环管线
- 高压换热器接口
- 离心压缩机进出口
- 高压泵连接
- 天然气增压系统
- LNG低温设备
- 超临界流体输送
- 催化裂化装置
- PTA、乙烯、丙烯装置
- 芳烃装置
- 高压取样系统
此外，在聚烯烃、PA66、LDPE、高压聚合等装置中，Grayloc也因其优异的密封性能而得到广泛应用。
Grayloc卡兰与普通法兰对比
与传统法兰相比，Grayloc卡兰具有以下优势：
- 密封性能更高，适合高温高压及危险介质。
- 金属密封环可有效避免垫片老化带来的泄漏风险。
- 卡箍结构使安装、拆卸更加快捷，缩短检修周期。
- 结构紧凑、重量更轻，适合空间受限的石化装置。
- 抗振动和抗热循环能力更强，可长期稳定运行。
- 生命周期维护成本更低，综合经济效益更高。
因此，在现代石化、炼油、天然气及能源行业，grayloc连接器已成为高可靠性管道连接的重要选择。
结语
随着石化行业向大型化、高参数及绿色低碳方向发展，连接系统的可靠性要求不断提高。Grayloc凭借成熟的金属密封技术、优异的零泄漏性能、快速安装能力以及较低的全生命周期维护成本，已经成为众多炼油厂、石化企业及工程公司的优选方案。
对于需要长期稳定运行的高压、高温及关键工艺管线而言，Grayloc卡兰不仅能够提升装置安全性，还能有效降低维护成本，提高生产效率，是现代石化和精炼行业值得信赖的高端连接技术。
技术交流联系江苏弗里森流体工程技术有限公司
