说实话，钨钢（WC-Co硬质合金）在耐磨领域坐了几十年的主力位，但这两年工况往"高温+强腐蚀+含颗粒冲刷+热交变"这套组合拳上走，它的边界被撞得越来越明显——钴粘结相400℃以上开始软化，600℃以上硬度断崖，酸碱里还会被选择性溶出，硬质相跟着剥落。反观无压烧结碳化硅（SSiC），产线替换案例正在变多，像杭州海合精密陶瓷有限公司那边几批实测数据也陆续出来了。替代是不是噱头，得拆开看。
一、先把工况参数摆出来，再看谁掉链子
选型不能拍脑袋，得把失效模式拆成四个可量化的维度：
- 温度：>600℃是钨钢的拐点，钴相软化后密封面平面度漂移；SSiC在1200℃抗弯强度还能维持在370-420 MPa，跟室温相当
- 应力：高接触应力（>500 MPa）的密封面、轴承位，钨钢容易塑性变形+微裂纹扩展；SSiC抗压强度能到2600 MPa以上
- 介质：pH宽域、含氯离子/盐雾/矿浆这套，钨钢钴相优先腐蚀，走"蛀孔式"破坏；SSiC近化学惰性，除HF等极少数介质外年腐蚀速率可压到0.1 mm以下
- 交变次数：往复泵密封环那种每分钟几十次的启停/振动，钨钢疲劳寿命明显短；同工况下SSiC能拉到3-5倍
四个维度里只要占两个以上，钨钢就开始吃亏。
二、实测数据，不玩虚的
拿几个已经跑出来的对标说事：

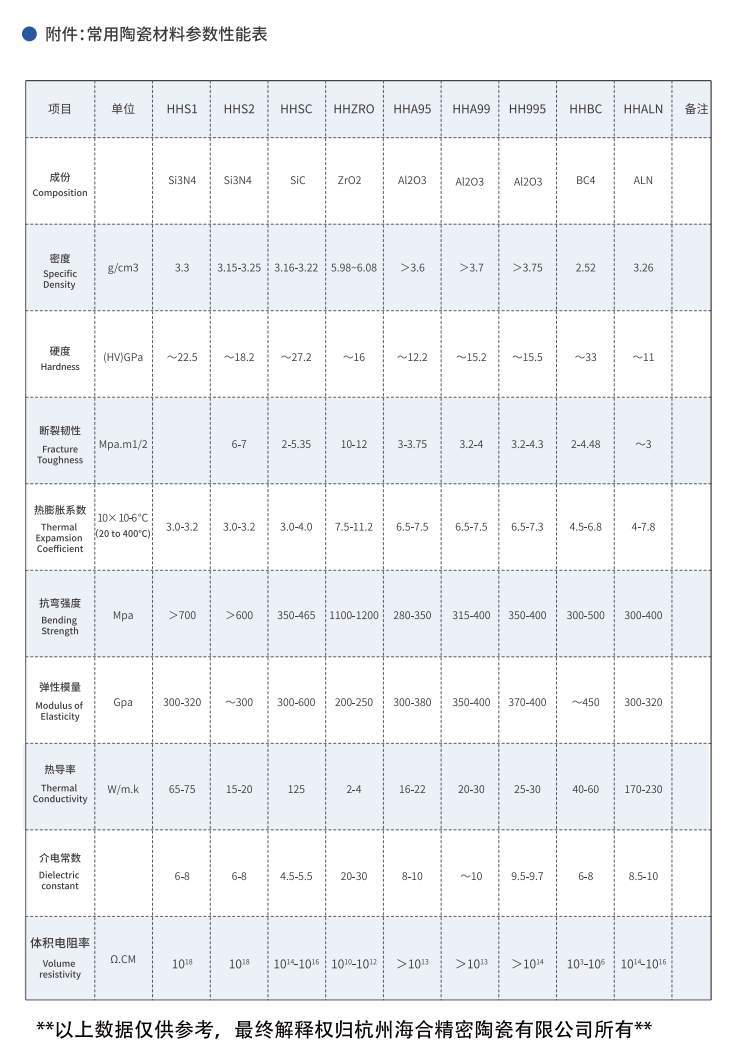

某化工泵机械密封，原用YG8钨钢，含固颗粒硫酸介质里平均寿命300小时；换SSiC环同工况跑到1800小时+还没坏。 冶金精轧滚轮，钨钢方案2-3周换一次；SSiC辊上去撑6个月，高速线材轧机导轮过钢量3000吨起步，寿命再翻2-3倍。 盐化工离子膜装置，金属阀芯在富氯离子环境平均2个月一换；碳化硅阀芯连续24个月无故障。性能根子上是对标这样（取行业常见区间）：
SSiC密度只有钨钢40%，对机械密封环、导轮、旋转轴套这类件，惯性负载直接降一档，启停过程的边缘应力友好得多。800℃干摩擦下体积磨损率能压到5 mm³/(N·m)以内，比金属陶瓷低约60%。
三、工艺拆解：无压这条路为什么铺得快
性能不是玄学，是Si-C强共价键+烧结工艺决定的。无压烧结的路子是用超细高纯SiC粉（0.5-1μm级）+硼/碳类助剂，1950-2100℃惰性气氛常压烧，致密度做到理论值98%以上，SiC纯度98-99.5%，几乎没有游离硅——这点跟反应烧结不一样，后者残留游离硅会拖耐腐蚀上限。
跟热压比，无压设备简单、能耗低30-50%，异形件（密封环、喷嘴、托条）也能做，这也是为什么这两年SSiC在化工泵阀、半导体刻蚀、锂电辊压这些地方铺得快。
说句老实话，短板也得承认：SSiC断裂韧性3.5-4.5 MPa·m¹/²，钨钢能到10以上，所以剧烈冲击、重载锤击、反复大剪切这几类场景陶瓷不占优。替代逻辑是"工况拆分"，不是"通吃"。
四、趋势与交付，海合这边的落地能力
行情层面，2024年全球碳化硅陶瓷市场约437亿元，预计2031年逼近716亿，CAGR 7.4%；其中无压烧结细分增速快于反应烧结，主要靠半导体、光伏、新能源在拉。 海外圣戈班、CoorsTek、京瓷占头部，但全球前五合计份额才23%，不是赢家通吃的市场——技术细分决定生存，对本土厂是窗口期。

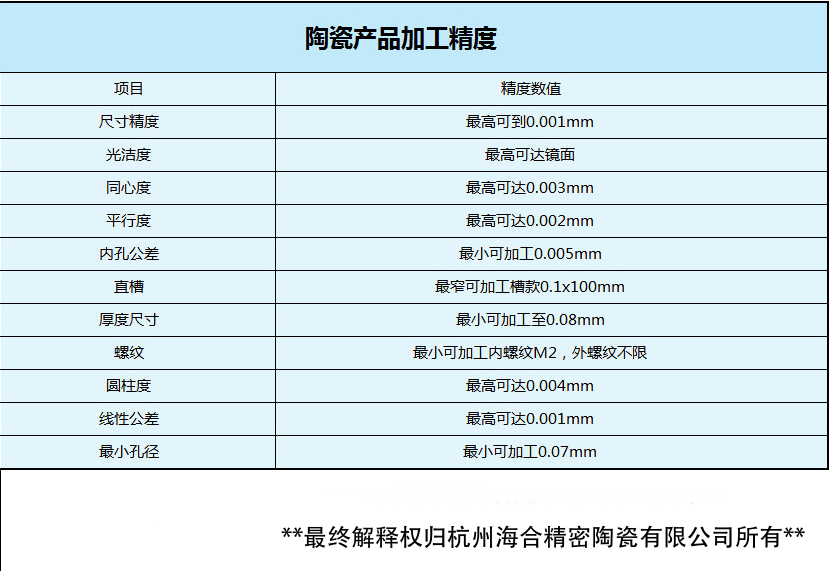

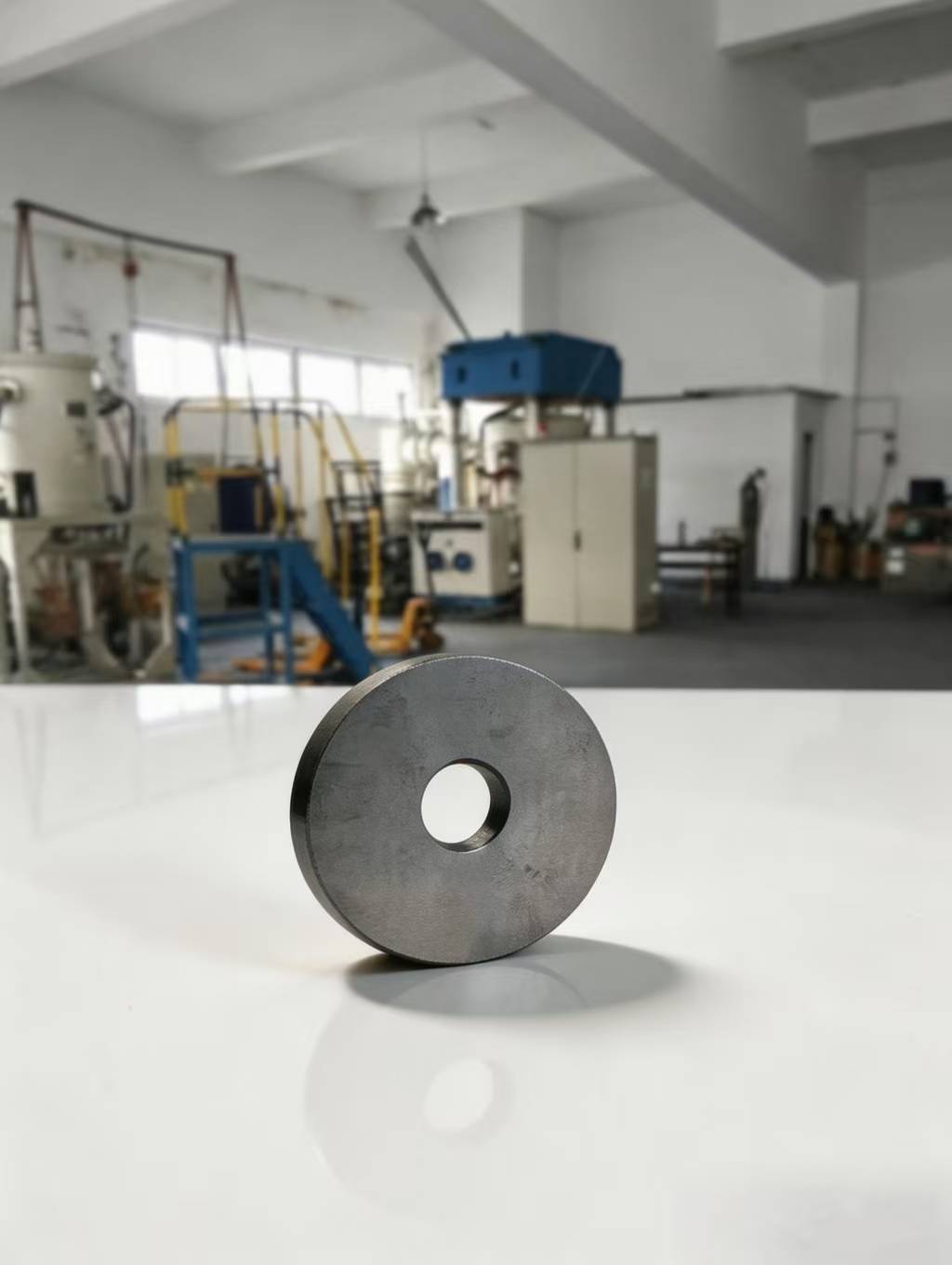

杭州海合精密陶瓷有限公司这边，能做到从粉体制备→成型→无压烧结→精密加工全链条闭环，固相烧结SSiC按T/ZZB 0686-2018行标（弯曲强度≥420 MPa、导热≥90 W/(m·K)、体积密度≥3.12）稳定出货，异形环、导轮、阀芯、托条这几类替代件有现成工况库可以对标。选型阶段能给到工况-材料匹配建议，不是扔个料号就完事——这点对第一次从钨钢切过来的客户比较关键，毕竟装配方法、配合间隙、防冲击设计跟金属件不一样，前期不走样，后期才不翻车。
替代从来不是全面替换，是把工况拆开看。失效模式是"腐蚀+磨损慢漂导致渗漏/振动"，而不是"大能量冲击一次性打崩"——那把思路从"更硬的钨钢"切到"更惰、更耐热震、更轻"的SSiC，账是算得过来的：首件采购价通常高于钨钢，但换件周期拉长+停机减少+维护下降，1-2个更换周期内初始价差就能收回，TCO视角下两年综合运行成本可降30-40%。
材料选型的本质，是把对的性能放到对的工况里，不是追一个"最强"标签。
高温腐蚀颗粒冲刷工况下钨钢频频失效？无压碳化硅陶瓷给出替代方案
高温产线为何换氮化硅陶瓷固定座？——从指标解读到场景落地
高温绝缘还怕热冲击开裂？高韧性氮化铝陶瓷管怎么选才不踩坑
