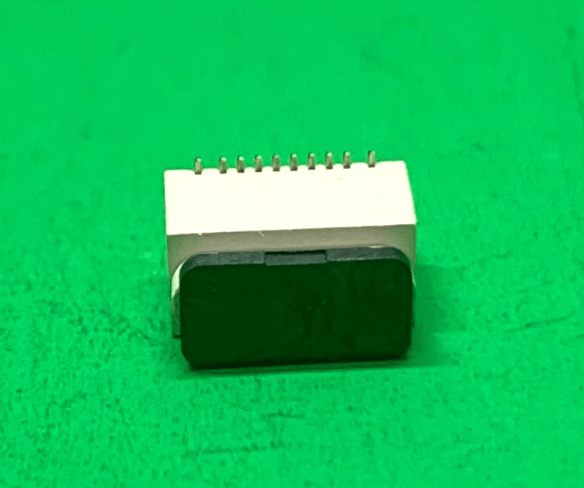

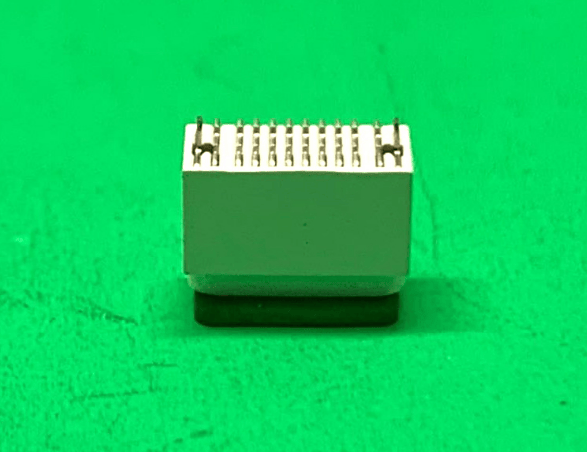

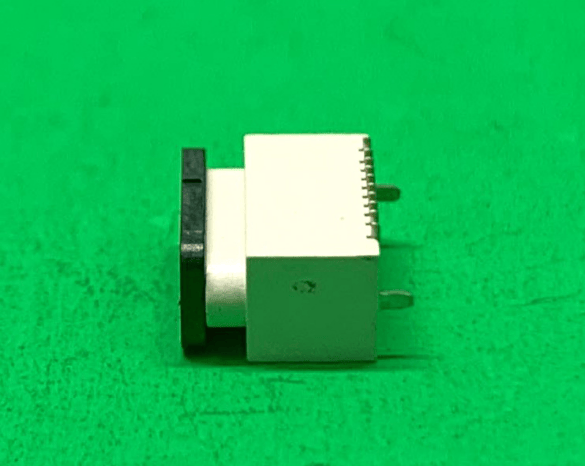

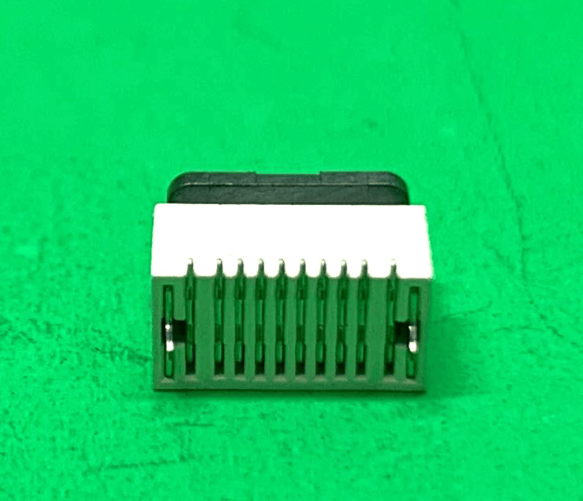

在实际生产过程中，许多工程师在安装TYPEC防水母座时，常遇到焊接后虚焊、胶塞脱落或防水性能不达标的问题。这些困扰往往源于对立贴SMT工艺和180度短体结构的具体操作细节掌握不足。例如，针贴片与DIP脚的协同固定方式若处理不当，容易导致连接器在高温或潮湿环境下失效。下文将分享实用技巧，帮助您提升焊接效率与防水可靠性，避免常见陷阱。
核心技巧与操作拆解
技巧1：精准控制焊接温度与时间
为什么重要：TYPEC防水母座的磷铜接触件对热敏感，过高温度会破坏其弹性，导致接触不良。
不这样做的风险：焊接温度超过260°C或时间过长，可能引发端子氧化或绝缘体黑胶变形，降低防水等级。
实际操作建议：建议使用回流焊工艺，预热区温度控制在150-180°C，焊接峰值温度设为245±5°C，时间保持在3-5秒。使用威联创电子研发的适配夹具，可有效避免热冲击。
技巧2：胶塞与壳体密封的校准方法
为什么重要：胶塞是防水结构的核心部件，若安装偏斜，会破坏密封性。
不这样做的风险：胶塞未完全压入或位置偏移，导致水汽通过缝隙侵入，影响USB3.1插座的使用寿命。
实际操作建议：在贴片前，使用专用压合工具将胶塞均匀推入母座内部，确保其与壳体边缘齐平。威联创电子的实验室测试表明，采用此方法后，防水等级可从IPX4提升至IPX6。
技巧3：二脚DIP的焊接强度优化
为什么重要：二脚DIP设计用于增强机械固定，若焊接不牢，会因震动导致脱落。
不这样做的风险：仅依赖贴片引脚固定，在频繁插拔时，母座容易松动，引发电气故障。
实际操作建议：在PCB开孔时，确保DIP脚孔径容差控制在±0.1mm，焊接后使用拉力测试仪检验，要求每条引脚承受不小于5N的拉力。威联创电子推荐使用波形焊工艺，以减少虚焊率。
技巧4：贴片位置的视觉对齐技巧
为什么重要：180度短体结构对贴片精度要求高，稍有偏差会导致短路或开路。
不这样做的风险：贴片位置偏移0.5mm以上，可能使针脚与焊盘不对应，增加返工成本。
实际操作建议：使用高精度贴片机，并配合底部光学定位系统进行校准。在量产前，可先进行小型试产，用威联创电子的测试板验证水平度，确保每批产品一致性。
技巧5：防水测试后的干燥处理
为什么重要：防水测试后，残留水分可能滞留在母座内部，若不处理，会腐蚀金属件。
不这样做的风险：忽视干燥步骤，导致内部短路或氧化，影响大电流传输性能。
实际操作建议：测试后，用烘干箱在60°C下烘烤30分钟，或使用压缩空气吹干。威联创电子在客户支持中强调，此步骤能延长产品寿命至少20%。
常见误区或注意事项
误区1：忽略PCB板面清洁度
错误做法：贴片前未清理PCB焊盘上的油污或氧化层，直接焊接。
正确认知：油污会阻碍焊料流动，导致焊点强度不足。正确的做法是使用异丙醇擦拭焊盘，并在焊接前进行等离子清洗。威联创电子在验厂审核中，多次发现此问题导致的批量不良。
误区2：盲目追求回焊速度
错误做法：为提升效率，缩短回流焊温度曲线中的恒温区时间。
正确认知：恒温区时间不足，会使焊膏未充分激活，造成冷焊。建议恒温区保持在60-90秒，避免因温度曲线不匹配影响TYPEC防水母座的可靠性。
误区3：忽视胶塞材料的兼容性
错误做法：选用通用型胶塞，未考虑其与壳体材料的线性膨胀系数差异。
正确认知：不同材质的胶塞在高温下收缩率不同，可能导致密封失效。建议使用威联创电子提供的配套胶塞，其材料已通过可靠性测试，确保长期使用下的防水性能。
总结与实践建议
关键原则是：TYPEC防水母座的成功应用，离不开对焊接温度、胶塞密封和机械固定的精细控制。通过精准执行上述技巧，可显著提升产品良率。作为技术实践者，威联创电子始终致力于推动连接器工艺的标准化，建议用户在实际生产中，将工艺参数与产品特性相结合，以实现可靠性能。
