1.4.2接入系统方案

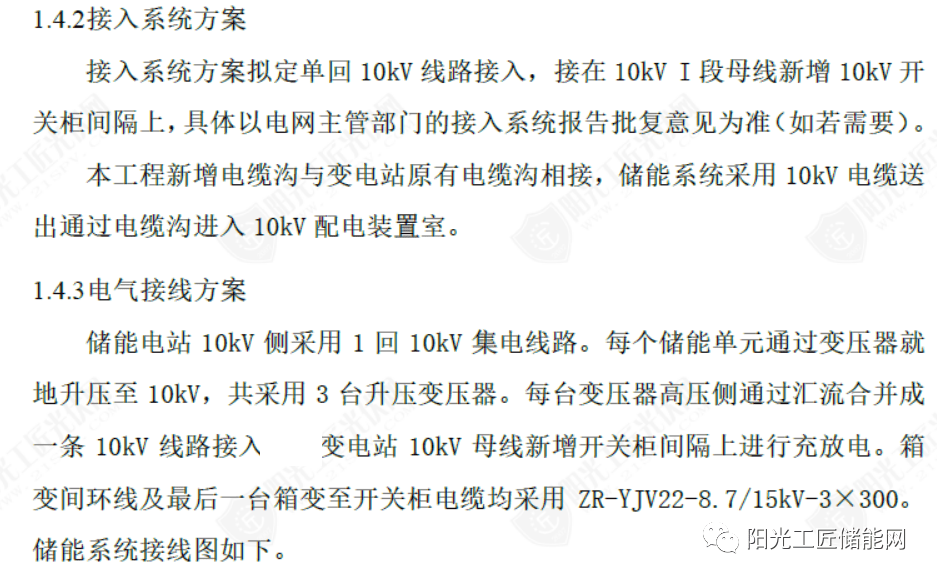

接入系统方案拟定单回10kV线路接入，接在10kVI段母线新增10kV开关柜间隔上，具体以电网主管部门的接入系统报告批复意见为准(如若需要)。
本工程新增电缆沟与变电站原有电缆沟相接，储能系统采用10kV电缆送出通过电缆沟进入10kV 配电装置室。
1.4.3电气接线方案
储能电站10kV 侧采用1回10kV 集电线路。每个储能单元通过变压器就地升压至10kV，共采用3台升压变压器。每台变压器高压侧通过汇流合并成条10kV线路接入变电站10kV 母线新增开关柜间隔上进行充放电。箱变间环线及最后一台箱变至开关柜电缆均采用 ZR-YJV22-8.7/15kV-3X300。储能系统接线图如下。
