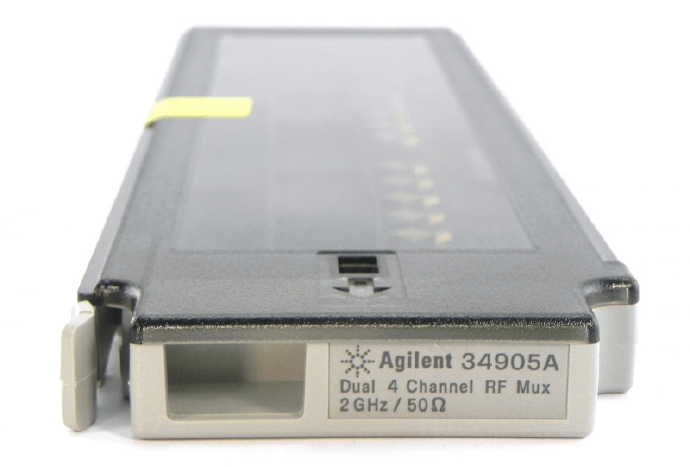

Agilent 34905A 是一款用于 Keysight（原安捷伦）34970A/34972A 数据采集/开关单元的双路4通道射频多路复用器模块，专为高频和脉冲信号提供宽带开关功能。
核心参数与特性
功能定位：该模块主要用于在待测设备与信号发生器、示波器、频谱分析仪等仪器之间路由测试信号。
开关架构：可以排列成两个独立的 1x4 多路开关，每个多路开关带有一条公共屏蔽层和开关中心导线。
带宽性能：
直接连接 SMB 输入时，可实现 2 GHz 的可用带宽。
通过 BNC 到 SMB 适配器连接时，提供 1 GHz 的带宽。
阻抗特性：34905A 是 50欧姆 版本。其姊妹型号 34906A 则是 75欧姆 版本。
级联能力：多个模块可以级联，以支持要求更大拓扑的应用，例如在一个框架内创建无短线的 16:1 复用器。

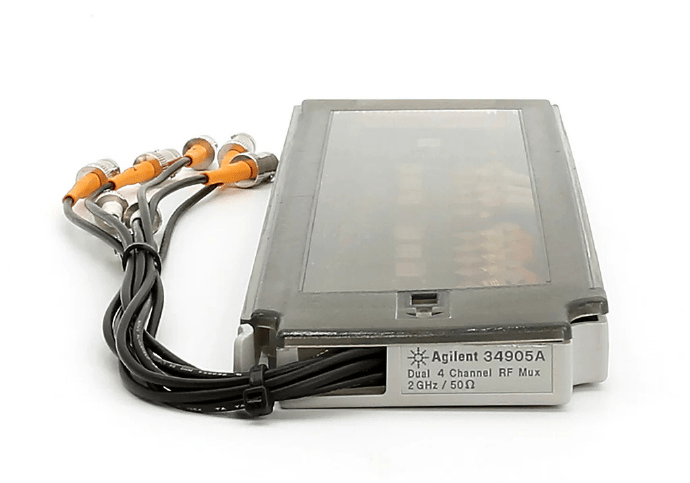

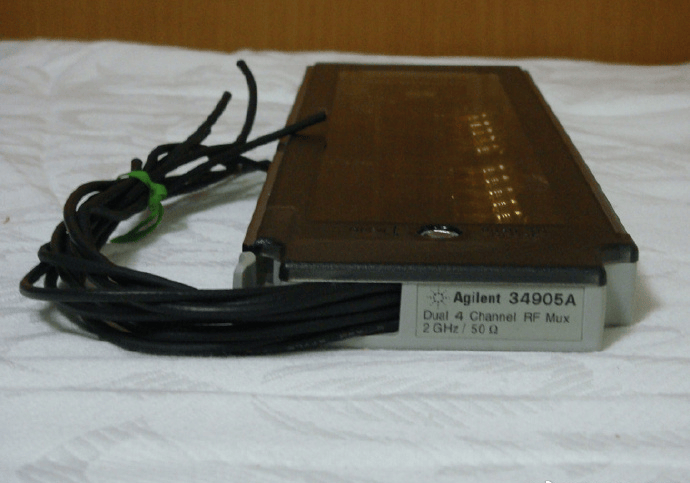

附带电缆：模块附带的电缆长 18英寸，一端是 SMB 阴头，另一端是 BNC 阴头
与其他模块的对比
在 34970A/34972A 数据采集系统中，34905A 专门负责射频信号的路由。其他常见模块的用途如下：
模块型号 主要功能
34901A 20通道多路复用器（2/4线）
34902A 16通道高速多路复用器（高达250路/秒）
34903A 20通道通用开关模块
34904A 4x8双线矩阵开关
34905A 2 GHz双1:4射频Mux，50欧姆
34906A 2 GHz双1:4射频Mux，75欧姆
34907A 多功能模块（数字I/O、模拟输出等）
34908A 40通道单端多路复用器
应用领域：广泛应用于需要高频信号切换的测试场景，如通信、半导体测试、科研实验室等。
总结
Agilent 34905A 是一个性能可靠的射频开关模块，为 34970A/34972A 数据采集系统提供了关键的 2 GHz 带宽信号路由能力，是进行高频测试的理想选择。如果你需要处理的是 75 欧姆系统，则应选择 34906A 模块。
