产品介绍
在DC-DC升压电源系统设计中，宽范围输入适配能力、高压输出稳定性与方案精简度，是硬件选型的三大核心指标。针对低压母线升压至48V高压轨的主流应用场景，森利威尔推出SL4009A升压/升降压型恒压控制器芯片。该芯片集成100V高压功率管，支持2.7V~36V超宽输入电压、最高100V输出电压，凭借高集成度、高效率、全维度保护的核心优势，大幅简化高压升压外围电路，成为工业供电、车载设备、便携终端、太阳能系统等场景的优选国产化电源方案。
一、超宽输入电压范围
SL4009A搭载2.7V~36V超宽输入电压区间，全面覆盖民用、工业、车载绝大多数低压直流供电体系，兼容性极强，可适配多类供电电源：
- 单节锂电池场景（3V~4.2V）：适配便携设备，可稳定升压至12V、24V工作电压，满足小型终端供电需求；
- 多节锂电串联场景（7.4V、12V等）：完美匹配无线音箱、户外移动电源、便携储能设备的常规供电架构；
- 工业24V母线场景：可高效升压至标准48V电压，满足POE供电系统的核心电压要求。
尤其针对电池供电型POE设备（车载POE交换机、便携式POE中继器、户外监控设备等），芯片最低2.7V的输入阈值，可保障电池电压深度跌落时，系统仍能输出稳定48V高压，彻底解决低压工况下输出掉压、设备重启、工作异常等问题，大幅提升设备野外、车载复杂工况的续航与稳定性。
二、内置100V高压功率管
常规48V升压电路中，功率管需承受输出电压与二极管压降的叠加应力，电压峰值普遍超50V，对器件耐压要求极高，传统方案需额外外置高压MOS管，电路复杂、BOM成本高、PCB布局难度大。
SL4009A内置100V高耐压功率管，预留充足安全裕量，无需搭配外置高压MOSFET，彻底简化高压升压拓扑。其功率管导通电阻典型值仅95mΩ，在3A级输出电流工况下导通损耗极低，功耗表现优异。
高集成设计直接减少外围器件数量，精简BOM清单，同时降低高压电路布局干扰与EMC设计难度，助力硬件工程师打造小体积、低成本、高可靠性的电源方案，有效缩短项目设计与量产周期。
三、变频高效控制策略，兼顾轻载能效与设计灵活性
芯片采用固定PWM调频+轻载自动降频双模式控制策略，精准适配设备动态负载工况。在POE监控夜间待机、无线AP无终端连接、设备空载休眠等轻载场景下，芯片自动降低开关频率，大幅削减开关损耗与驱动损耗，有效提升整机轻载工作效率，降低长期待机功耗，适配低功耗设备设计需求。
同时，芯片支持ROSC引脚电阻可调开关频率，工程师可根据产品需求灵活取舍：高频模式可缩减电感尺寸，压缩PCB占用空间；低频模式可降低开关损耗，进一步提升电源整体转换效率，适配不同体积、能效优先级的设计需求。
四、全方位多重保护
SL4009A集成多层次智能化保护机制，覆盖过载、过温、浪涌、误触发等各类异常工况，全方位保障芯片与后端设备安全稳定运行：
- 峰值电流限流保护：通过VCS引脚外接电阻可精准设定电感峰值电流阈值，当输出过载、短路或电感饱和时，实时限制功率管工作电流，杜绝器件烧毁损坏；
- 渐变式过温保护：芯片结温超150℃时自动启动保护，通过逐步降低输入峰值电流限制整机功率，相较于传统瞬时关断方案，可避免电源频繁启停、工况震荡，提升系统稳定性；
- 可调软启动功能：依托COMP引脚外接电容灵活调节软启动时长，可有效抑制48V高压输出场景下，大容量滤波电容（100μF~220μF）上电产生的浪涌电流，避免前级电源过载、输入电压瞬时跌落；
- 低功耗关断使能：EN引脚拉低即可进入休眠关断模式，待机电流仅95μA，完美适配电池供电设备的低待机功耗设计要求，有效延长设备续航时间。
五、高适配易设计

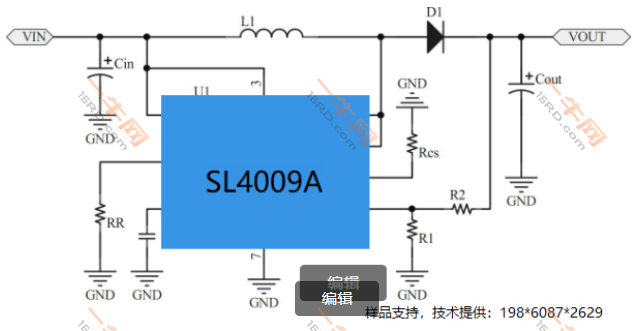

SL4009A采用通用ESOP8封装，外围电路极简， datasheet提供成熟的升压、升降压典型应用电路，可直接落地复用。芯片兼容性极强，单一器件可覆盖5V、7.4V、12V、24V、30V等多类低压输入升压48V的应用场景，助力企业实现电源器件归一化选型，降低物料采购、仓储与管理成本。
同时官方提供标准化PCB布局规范，明确输入电容、输出电容、FB分压电阻、VCS限流电阻的布局布线要求，有效降低高压大电流电路的噪声耦合、电压毛刺与EMC辐射问题，大幅降低硬件调试难度，适配批量量产需求。
六、核心典型应用场景
凭借宽压、高压、高效、高可靠的综合优势，SL4009A广泛适用于各类低压升高压的电源系统：
- POE供电系统：12V/24V车载、工业电源升压至标准48V，为POE摄像头、无线AP、IP电话、工业终端等设备稳定供电；
- 便携音频设备：单/多节锂电池升压供电，满足拉杆音箱、大功率音频功放的高压工作需求；
- 电机驱动设备：低压电池升压适配无刷电机工作电压，用于小型工控、便携驱动设备；
- 太阳能供电系统：适配光伏板宽范围波动电压，稳压升压构建高压直流母线，适配户外储能、光伏供电设备。
