产品描述
CL9195 是苏州智浦芯联（CHIPLINK）原厂推出500mA 大电流、超低噪声、超快响应 CMOS 工艺低压差线性稳压器（LDO），专为锂电池供电便携电子设备、射频音频敏感电路开发，集成内置基准源、误差放大器、MOS 功率驱动、限流 / 短路双重硬件保护、CE 使能开关控制电路，兼顾低静态功耗、低压差、超高电源纹波抑制、极低输出噪声四大核心性能，在低电压电池供电场景下可大幅延长整机续航，是蓝牙耳机、无线模块、手持数码、小型仪器的主流洁净电源稳压方案。
核心参数和保护机制
电压 / 电流输出能力 1
最大持续输出电流：500mA（测试条件 VIN=VOUT+1V），峰值瞬时负载支持 600mA；
固定输出电压档位：标准电压 1.2V/1.5V/1.8V/2.5V/2.8V/3.0V/3.3V 多规格定制，输出精度 ±2%；
输入电压范围：正常工作 2.5V~7V，极限耐压 7V，完美适配单节锂电池（3.0~4.2V）、小型适配器供电；
压差特性（LDO 核心指标）：
IOUT=100mA 负载：压差仅 100mV；
IOUT=200mA 负载：压差 300mV；低负载下压差极小，电池电量偏低时仍可稳定稳压输出 。
噪声与纹波抑制
超低输出噪声：40mA 标准负载、300Hz~50kHz 全音频频段下，输出噪声低至50μVrms，无底噪杂音，适合蓝牙音频、收音、射频模块供电；
超高电源抑制比 PSRR：1kHz 交流纹波干扰下，PSRR 高达75dB，可强力滤除前端开关电源、锂电池充放电带来的电压杂波，保障模拟信号纯净稳定；
电压调整率：0.03%/V，输入电压波动时输出电压漂移极小；
负载调整率：1mA~100mA 全负载区间，输出电压波动≤50mV，负载突变无电压跌落、无振荡。
功耗参数（电池设备续航核心）
正常工作静态电流 Iq：典型值 70μA，最大不超过 80μA，空载待机功耗极低；
CE 关断模式漏电流：CE 引脚拉低关闭芯片时，整机关断电流＜1μA，深度休眠几乎无耗电，大幅提升数码产品待机时长；
CE 使能门槛电压：开启芯片需 CE≥1.1V，逻辑电平匹配 MCU 主控 IO 口，可实现系统电源分区通断控制 。
保护电路与极限参数
内置双重硬件保护：集成恒定过流限流保护、输出短路保护，当后端负载短路、过载时芯片自动限制输出电流，不会烧毁芯片与前端电池；
工作温度区间：工业宽温 - 40℃ ~ +85℃，户外设备、低温手持仪器均可稳定工作；
存储温度：-55℃ ~ +125℃，仓储、回流焊无温度损坏风险；
焊接规范：标准 SMT 回流焊峰值 260℃，持续 10 秒，适配常规贴片生产工艺；
封装功率耗散：SOT-23-5L 封装最大耗散 250mW，SOT-23-3L 封装最大耗散 300mW，散热性能充足。
核心优势
500mA 大电流输出：远超普通 300mA 小电流 LDO，可同时给主控、蓝牙、音频多路外设供电，单颗芯片简化电源方案；
超低噪声 + 高纹波抑制双重降噪：50μVrms 底噪、75dB@1kHz PSRR，音频、射频电路无杂音、无信号干扰，替代高端进口低噪 LDO，成本更低；
极致省电，适配电池设备：70μA 典型静态电流，关断电流＜1μA，相比通用 LDO 整机待机功耗降低 40% 以上，有效提升产品续航卖点；
低压差设计，电池利用率更高：200mA 负载仅 300mV 压差，锂电池电量放空至低压段仍能稳定输出，充分利用电池容量；
完整硬件安全保护：过流、短路双重保护，后端负载异常不会损坏芯片、锂电池，降低整机售后故障率；
双封装灵活选型：SOT23-3 低成本简化版、SOT23-5 带使能可控版本，满足简易电路、智能分区电源两类设计需求；
小体积贴片封装：SOT-23 微型封装，占用 PCB 面积极小，适配轻薄便携设备紧凑布板；原厂标准编带、RoHS 无铅环保，批量采购交期稳定、量大价优。
产品特点
输出范围：1.2V-3.3V
500mA输出电流
高电源抑制比：75分贝1千赫
极低的静态偏置电流: 80uA (典型)
在关机模式下小于1μA
交界处的温度运作为-40 °C至+85 °C
场景应用
无线通讯设备：蓝牙耳机、蓝牙音箱、WiFi / 蓝牙二合一模块、2.4G 射频收发模块、对讲机、无绳电话，射频电路对电源噪声要求严苛，CL9195 低噪特性可避免无线信号干扰、断连；
便携消费数码：MP3 播放器、智能手环 / 手表、录音笔、数码相机、手持游戏机，单节锂电池供电，低静态 + 微安级关断电流有效延长续航；
手持检测 / 小型工业设备：便携式测温仪、测压传感器、手持检测仪、小型工控辅助电源，宽温 - 40~85℃适配高低温使用环境；
手机与周边配件：GSM/CDMA 功能手机、手机外设、充电仓辅助稳压电源；
小家电电池供电模块：电动牙刷、美容仪、手持风扇、小型充电式灯具，为主控芯片、灯光、电机驱动提供洁净稳压电源。

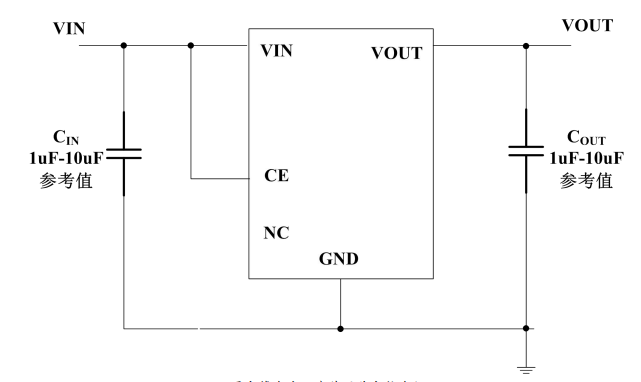

典型应用电路

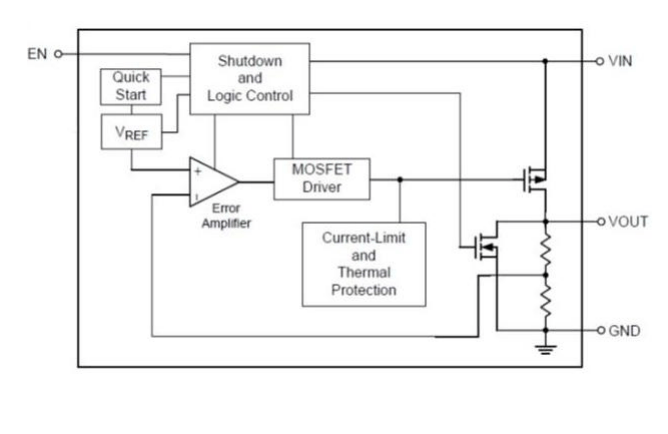

功能框图
