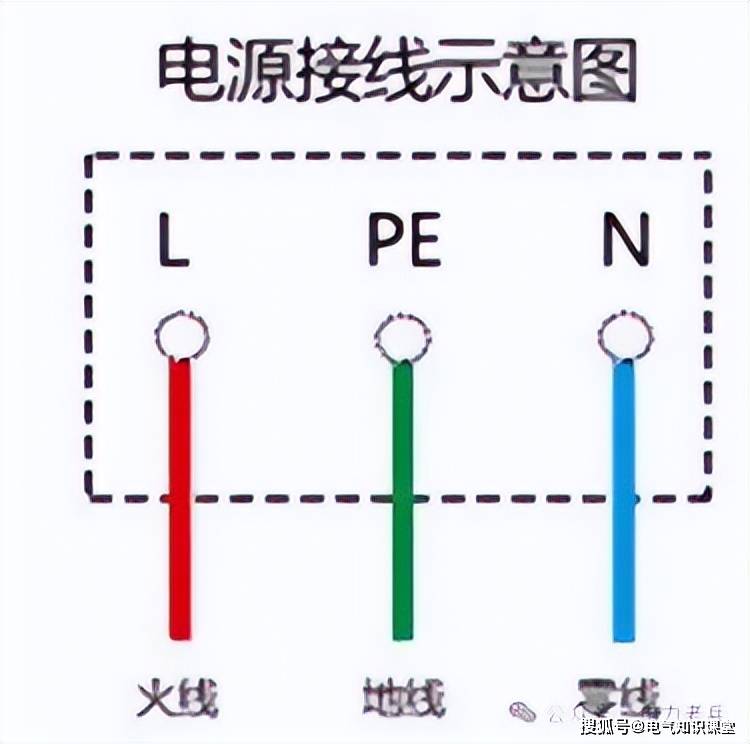

什么是PE、N连接线？PE线，英文全称protecting earthing，简体中文名称称之为[保护导体]，也就是我们通常所说的[地线]
PE线是专门用于将电气装置外露导电部分接地的导体，至于是直接连接至与电源点工作接地无关的接地极上(TT）还是通过电源中性点接地(TN)并不重要，二者都叫PE线。
N线是中性线，这个大家都清楚，就不说了。
PEN线是兼有保护接地线和中性电功能的导体。目前工程中多用于变电所低压侧至用户电源进线点间的一段线路（TN-C-S的TN-C段)。PEN线是将原中性线准确的，良好的接地，同时将需要保护的设备的外壳等连接于PEN线，所以，PEN线同时具有上述所说的PE线的接地性质，也具有N线[中性线，零线]的带动负载的性质不过PEN通常是为了节省材料以及在特殊地方应用的，按照电力线路部署的有关标准，应当最大可能的使用PE+N线系统，即部署完全独立的PE保护线，而不是PEN这种将N线和PE线捆绑于—起的PEN系统一旦遇到接地问题，N线有时候由于负载不均衡，是会带电的，就很容易造成人身伤害了。
所以切记，如果可能，应当尽最大能力部署独立的PE保护线，即使不部署PE保护也最好不要使用PEN，PEN线我个人认为，除非特定领域需要，否则仅仅是应付检查的东西，他甚至比不部署保护线还要危险。下面本文给大分享PE、N、各类等电位连接线的截面要求汇总，希望能给大家工作带来一些帮助！
01#

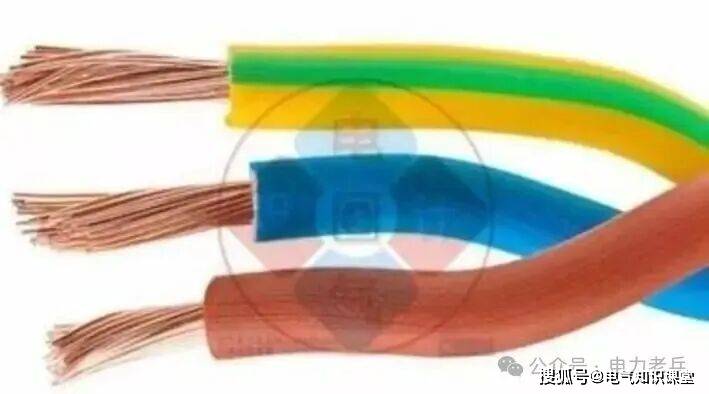

保护地线 PE：
规范依据：GB 50054-2011 第 3.2.14 条
保护导体截面可采用表格简化选取，应承受故障短路电流、满足自动切断保护要求。
1. 三大系统 PE 线定义
（1）TN 系统 PE（公共保护干线系统）
•起点：变压器中性点接地总 PE 母排
•终点：所有配电柜、所有设备外壳
•特点：全程连通、全网共用、属于系统母线
•故障原理：短路大电流 → 空开 / 熔断器瞬时跳闸
（2）TT 系统 PE（设备独立接地引下线）
•起点：单台设备外壳
•终点：本机专属独立接地极（与电源地完全分开）
•特点：不连通系统 PE、一台设备一组地
•故障原理：接地电阻大、短路电流小 → 必须靠 RCD 跳闸
（3）IT 系统 PE（隔离系统保护接地线）
•起点：设备外壳
•终点：单独就地接地极（不接变压器中性点）
•系统特征：电源中性点不接地 / 高阻接地
•核心特性：
a.第一次单相接地故障不跳闸，可继续运行（医院、矿山、消防、工艺不间断设备）
b.第二次异相接地才形成短路跳闸
2. 三系统统一 PE 截面选型（GB50054 表 3.2.14）
相线截面积：
1. → PE 同截面
→ PE 固定 16mm²
3. → PE 取相线 1/2
3. 最小机械截面（三系统通用）
•铜芯有保护：≥2.5mm²
•铜芯明敷：≥4mm²
•铝芯 PE 全线最低 16mm²
02#
N 中性线（工作零线）：
规范依据：GB 50054-2011 第 3.2.7 / 3.2.8 / 3.2.9 条
起止点位
起点：变压器中性点、N 母排
终点：单相负载、三相四线设备中性端子
截面规则
1.所有单相回路：N 线必须与相线同截面
2.三相四线：铜≤16 / 铝≤25 → N 同相线
3.无谐波、纯电机线性负载：相线＞16，N 可取 1/2（N 最低 16mm²）
4.有三次谐波（变频、LED、UPS、开关电源）
￮谐波 15%~33%：N 与相线同粗
￮谐波＞33%：按 N 线电流放大整条电缆
禁忌
N 线严禁断零、严禁单独装熔断器；PEN 只能在 MEB 处拆分，拆分后不能再合并。
03#

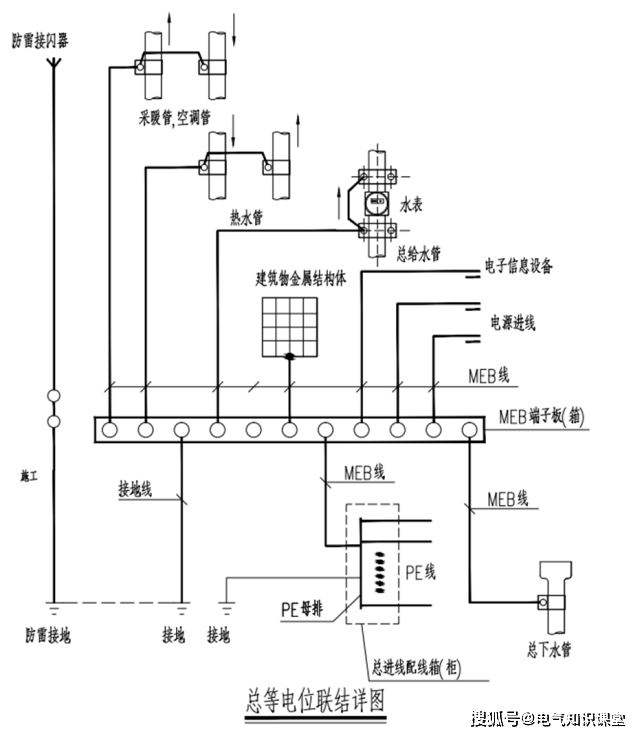

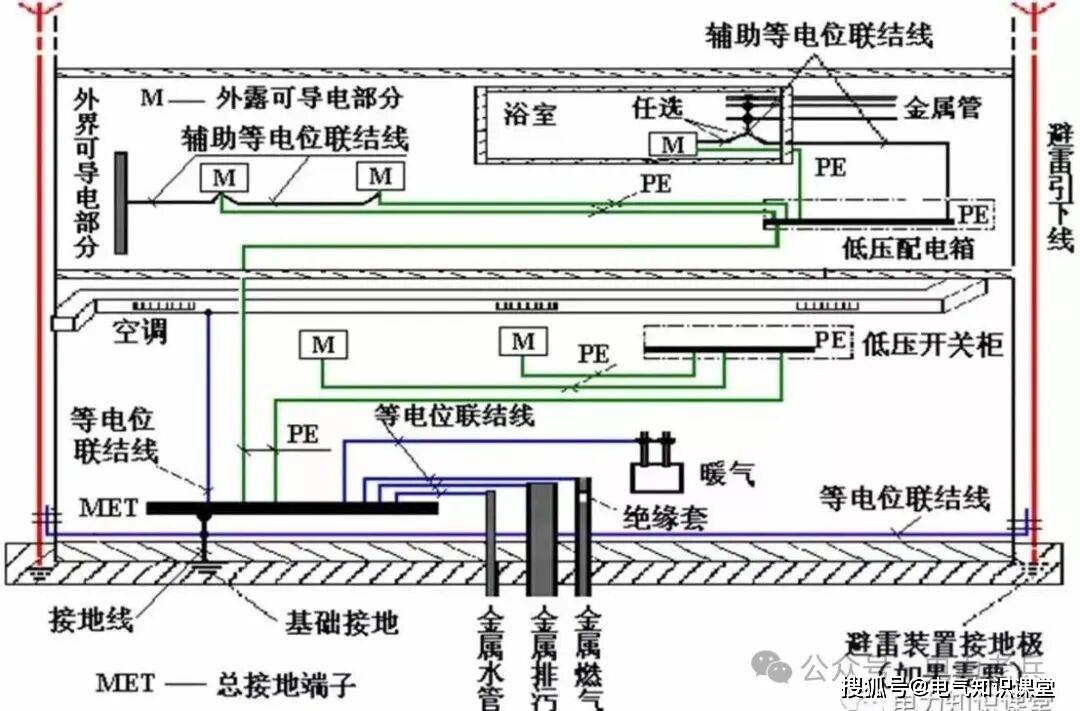

总等电位联结线（MEB）：
规范依据：GB 50054-2011 第 3.2.17 条 + GB50169-2016
起止点位
起点：建筑总进线MEB 总等电位端子排
终点：总PE 母线、入户金属管道、建筑结构钢筋
截面规则
≥ 整栋建筑最大 PE 干线截面的 1/2
限值
•铜：6～25mm²
•铝：≥16mm²
•扁钢：≥40×4mm
多条 MEB 连接线不需要统一规格，各自满足下限即可。
04#

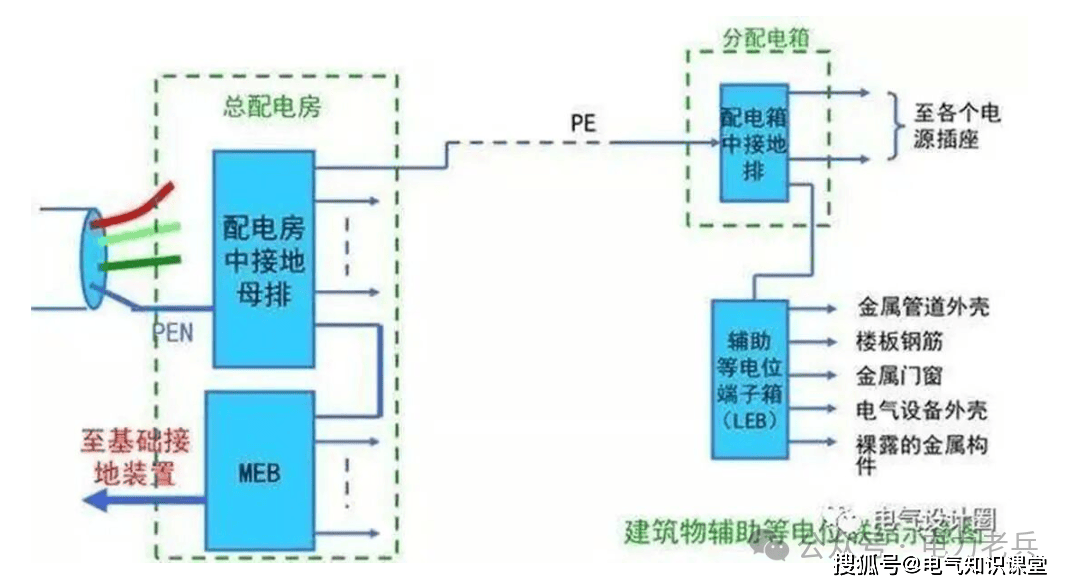

局部等电位干线（LEB 干线）：
规范依据：GB 50054-2011 第 3.2.17 条
起止点位
起点：机房 / 卫生间 / 泵房LEB 端子排
终点：本区域就近PE 分支干线
截面规则
≥ 本区域最大 PE 分支的 1/2
限值
•铜 2.5/4mm² 起步，最大 25mm²
•铝最低 16mm²
05#
局部等电位支线（LEB 支线）：
规范依据：GB50054-2011第 3.2.17-3 款 + 15D502 图集
起止点位
起点：LEB 局部等电位铜排
终点：本区域所有设备外壳、金属风管、水管、金属构件
截面规则
1.支线截面 ≥ 所接设备自身 PE 线截面
2.无需按 1/2 取值（干线才取 1/2）
3.潮湿场所常规≥6mm² 铜
最小限值
•铜暗敷≥2.5mm²，明敷≥4mm²
•铝一律≥16mm²
•扁钢≥20×4mm
核心区分
•LEB支线：一端接LEB 排
•辅助等电位：两端设备对跨、不接任何端子排
06#
辅助等电位线：
规范依据：GB 50054-2011 第 3.2.16 条
两种场景
1.设备 ↔ 金属管道 / 构件：跨接线 ≥ 设备 PE 的1/2
2.设备 ↔ 设备：跨接线 ≥ 两根 PE 中较小的那一根
限值
•铜 2.5/4 起步，最大 25mm²
•铝无论计算值多少，强制 16mm² 起步
07#
配电柜柜门跨接线：
规范依据：GB50171-2012第 7.0.5 条、GB50303 验收规范
起止点位
柜门接地端子 → 柜体接地框架 / PE 排
规则
•带电器门板：必须≥4mm² 多股软铜线
•空白门板可省略
•小箱≤25A 可 2.5mm²
•禁用铝线、禁用硬线
08#

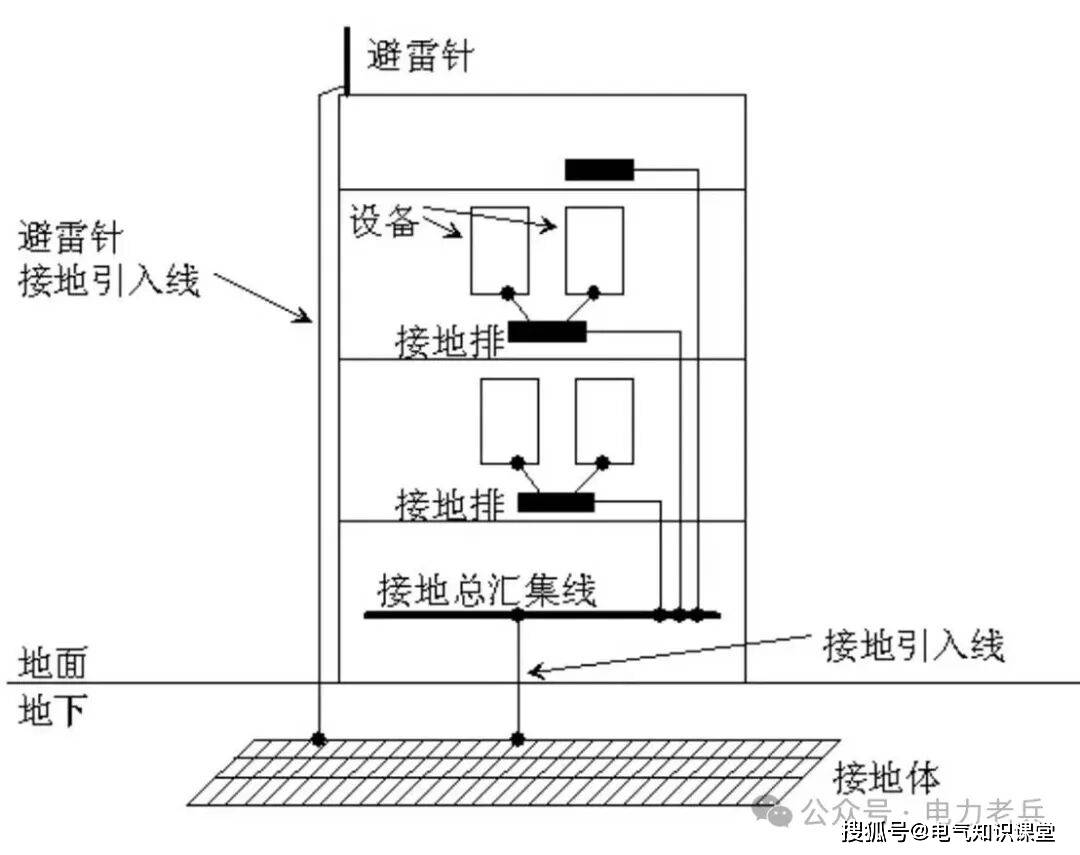

总接地引入线（接地网 → MEB）：
规范依据：GB50169-2016第 4.1.5、4.12.3 条
起止点位
室外联合接地网 → 室内 MEB 总等电位排
选型依据
必须满足短路热稳定计算
最小规格
•铜≥16mm²（防雷≥25mm²）
•扁钢≥40×4mm
•严禁使用铝线埋地接地
