地电阻监测箱专为监测接地引下线的连接状况、回路接地电阻、金属回路联结电阻而精心设计制造的。在不影响防雷接地效果和设施的正常运行下，采用穿心式的非接触测量方式在线检测电阻值，无需自检、实时检测、采用RS232、RS485 有线通信或GSM 无线通信传输数据，实现远程在线监测。

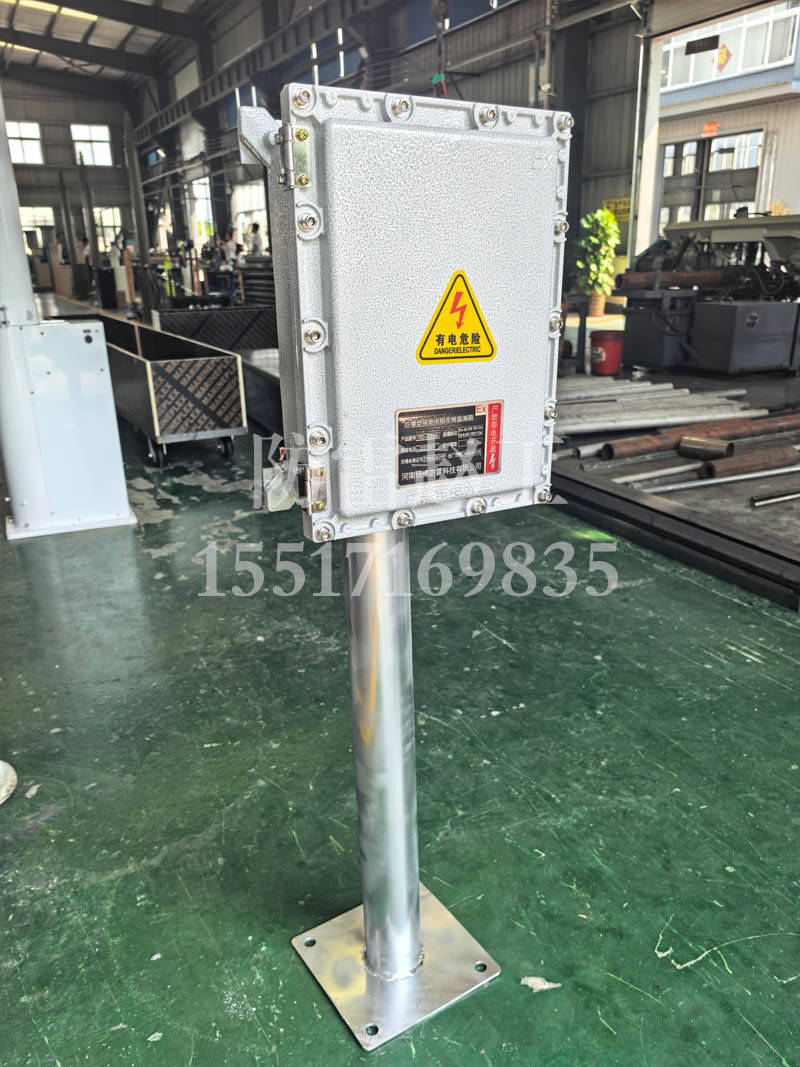

接地电阻在线监测箱 油罐区智能接地系统
接地在线监测系统是用于监测接地系统的专用监测产品，其主要特点是：
- 内置40kA浪涌保护器，采用温控断路技术，并内置过流保护电路，避免火险发生
- 机架安装方式，方便集成于标准机柜
- 工艺考究，能在酸、碱、尘、盐雾及潮湿等恶劣环境下长期工作
- 可1路接地点的接地电阻和接地电压
- 配备液晶触摸显示屏，清晰直观显示各项参数，同时具备各种报警及测试记录
- 以太网接口，MODBUS-TCP标准协议
- RS485接口，MODBUS-RTU标准协议
设备初始安装后，应做上电检测，上电前需使用万用表测量机箱L对N线及PE是否存在短路的情况，确认无短路后才能给设备上电。上电后，观察显示屏界面是否存在指示灯亮红灯、出线喇叭图标、蜂鸣报警等情形。
施工方案
7.1防爆箱内部接线：接地电阻在线监测模块有多个测试相关端子，分别是 C（电流极）P（电压极）E1～E5（被测接地极），其中E1～E5需要接入油罐罐体接地排上，根据具体供货规格，一台接地电阻监测仪可以监测1个或者多个（不大于5）。C（电流极）和P（电压极）分别连接地网外的两个辅助测试桩。
7.2辅助测试桩施工：打桩区域应选定在所在罐区接地网外部，需要打入两根测试桩，每根桩长0.6米，需埋入地底0.5米深，间隔10米，最远的测试桩需要离防雷箱机房所在地网的边缘20米；测试桩用PVC管道包裹并留观察口。
7.3测试线布放：测试线（放线途中，测试线应避免出线断点，如无法避免测试线的断点，断点处应采用锡焊或其它可靠的连接方式，并断点处，采用防水绝缘材料将断点处完全密封，避免此处泄漏测试电流，影响测试数值）应全程穿PVC管保护（地面以上部分，应按要求穿防爆管），防止测试线收到机械性损伤，测试桩需要埋地活走电缆沟，如果遇场地是人行过道活水泥路面（或沥青路面）需要采用工具凿开地面，施工后采用同种工艺将地面回填和恢复；
7.4设备供电：接地电阻监测仪采用220VAC供电（或其它直流电源供电），应就近获取设备对应的供电电源，电源线应全程穿入防爆管中。
7.5设备通信：设备如采用有线的通信方式，通信线缆应全程穿防爆管；如才有无线通信方式，天线应采用防爆天线。
