在导热系数测试领域，TPS法（瞬态平面热源法）和激光闪射法（LFA）是两种最常用的测试手段。很多客户在选型时会问我们一个问题：

"这两种方法，到底哪个更准？"

直接给结论：这个问题没有标准答案。

不是我们回避问题，而是"准不准"这件事，本质上不取决于方法本身，而取决于你测什么材料、在什么温度下测、样品是什么形态。

今天这篇文章，我们从原理出发，帮你搞清楚两种方法各自擅长什么、局限在哪，以及你的材料到底该选哪种。

一、先搞清楚两种方法的基本原理

（1）TPS法（瞬态平面热源法）

TPS法的核心是一个双螺旋结构的平面探头，夹在两片样品之间（双面法）或贴在样品表面（单面法）。探头同时充当加热器和温度传感器：

  1. 给探头通一个恒定功率的电流；
  2. 探头产生热量，向两侧（双面法）或单侧（单面法）样品扩散；
  3. 记录探头温度随时间的变化；
  4. 通过数学模型拟合出导热系数；

标准依据： ISO 22007-2、GB/T 32064、JJF 2221-2025

（2）激光闪射法（LFA）

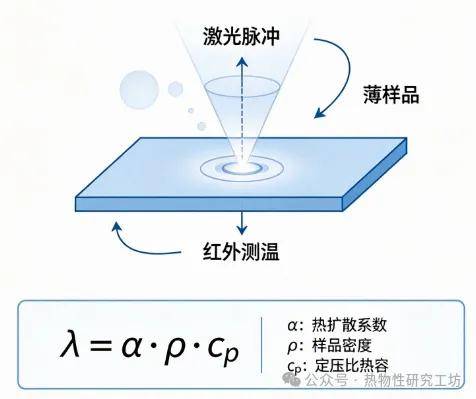

LFA的核心是用一束短脉冲激光照射样品的正面，然后用红外探测器记录样品背面的温度升高过程：

  1. 激光脉冲加热样品正面；
  2. 热量从正面传导到背面；
  3. 记录背面温度上升曲线；
  4. 通过分析热扩散时间，计算热扩散系数α；
  5. 再由 α × Cp × ρ 计算导热系数λ。

标准依据： ASTM E1461、GB/T 22588、ISO 22007-4

关键区别：

  • TPS直接测量导热系数λ（速度快，直接测得导热系数，无需对样品进行特殊处理）；
  • LFA先测热扩散系数α，再通过比热容Cp和密度ρ间接计算λ（需要用3种仪器测量3个数值，3个数值任意一个有误差，均会导致测量结果有偏差。另外。常规操作要对样品表面进行涂覆黑色吸收涂层（如喷涂石墨），避免透明、高反光类样品出现测试误差）；

二、"准不准"取决于什么？

1. 材料类型：这是最关键的因素

表格

核心结论：

  • 低导热（<10 W/m·K）→ TPS更有优势（TPS-YH导热仪可测0.001 W/m·K）
  • 高导热（>50 W/m·K）→ LFA更有优势（但TPS-YH导热仪可测2000 W/m·K）
  • 中间区间 → 两种方法都可以，看样品形态

2. 温度范围

两种方法都能覆盖宽温区，但侧重点不同：

  • TPS
  • ：常规覆盖-160℃~600℃，配备特殊探头可达1100℃（TPS-YH导热仪可测1100℃）
  • LFA
  • ：常规覆盖室温~1200℃，高端设备可达2800℃

如果你需要测极端高温（1500℃以上），LFA是更好的选择。但在600℃以下，两者都能胜任（其中国产TPS-YH导热仪的高温探头最高可测1100~1300℃）。

3. 样品形态

这可能是最容易被忽视但实际影响最大的因素：

表格

LFA要求样品是规整的圆片或方片（通常直径10-12.7mm），制样要求高。而TPS对样品形状要求低，很多场景下可以直接测成品。

4. 精度：实际数据说话

很多人关心"绝对精度"，但在实际使用中，重复性比绝对精度更有意义。

以测标准参考材料（如Pyroceram 96-06玻璃陶瓷）为例：

表格

两者在精度上差异不大。但注意： LFA的精度高度依赖比热容Cp和密度ρ的输入值。如果Cp数据不准，最终导热系数的误差会被放大。

TPS直接测导热系数，不需要额外输入Cp和ρ，减少了误差传递的环节。

三、一个常见的误区：用同一块材料比较两种方法

很多客户拿到一台TPS和一台LFA后，会测同一块材料，发现结果不一样，然后质疑"哪个不准"。

这往往不是仪器的问题，而是方法本身存在差异：

  1. 加热方向不同：TPS是平面径向加热，LFA是厚度方向加热。对各向异性材料，两个方向的结果本来就不同。
  2. 测量原理不同：TPS直接测λ，LFA通过α→λ的间接计算，引入了Cp和ρ的测量误差。
  3. 温度场不同：TPS的温升通常在1~3K（小温升），LFA的瞬时温升可能更高。
  4. 接触热阻的影响不同：TPS探头与样品之间有接触热阻，LFA是非接触式测量（激光加热、红外探测）。

合理差异范围： 对于各向同性均匀材料，两种方法的差异通常在5%以内。如果差异超过10%，需要检查样品均匀性、制样质量或仪器校准状态。

四、实际选型建议

选TPS的场景：

  • 测隔热材料（气凝胶、泡棉、纤维）
  • 测导热垫片、导热硅脂、导热胶
  • 测粉体、液体、凝胶
  • 测薄膜、涂层
  • 需要快速出结果（TPS最快0.1秒完成一次测试）
  • 样品形状不规则或尺寸较小
  • 预算有限（TPS设备通常比LFA便宜）

选LFA的场景：

  • 测高导热陶瓷（氮化铝、碳化硅、氧化铍）
  • 测金属材料（铜、铝、铝合金）
  • 需要测极端高温（>1100℃）
  • 需要测量热扩散系数（而非导热系数）
  • 需要研究各向异性材料的方向性差异
  • 需要同时测比热容

两种都配的场景：

  • 综合性实验室（覆盖全材料类型）
  • 需要交叉验证数据
  • 有第三方检测需求

五、写在最后

回到开头的问题："TPS和LFA哪个更准？"

答案是：没有"更准"的方法，只有"更合适"的方法。

选型的第一步不是看参数表，而是回答三个问题：

  1. 我主要测什么材料？
  2. 导热系数大概在什么范围？
  3. 样品是什么形态、多大尺寸？

想清楚这三个问题，答案就出来了。

如果你还在纠结，最简单的办法是拿你的实际样品找两家厂商各做一次试测，用真实数据说话，比看一百篇参数对比都有用。
