在光伏逆变器、储能 PCS、UPS、车载 OBC、发电机组的研发验证与产线老化测试场景中，传统阻性交流负载会把被测设备输出的全部电能通过电阻转化为热量耗散。不仅持续消耗电网电能，车间温升显著，还需要配置大功率空调、排风系统，大功率产线长期运行电费成本居高不下。

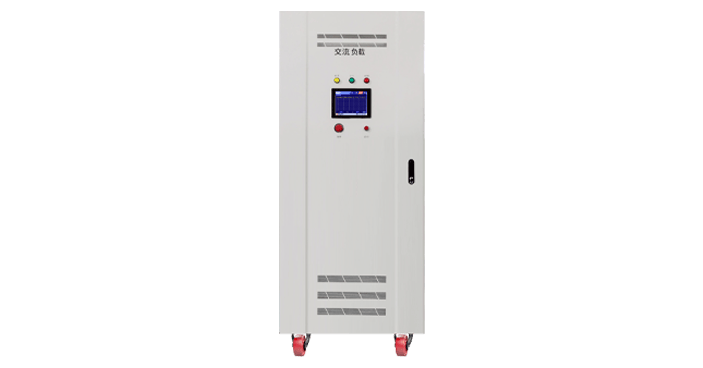

吉事励 AFEl1000 回馈式交流电子负载，属于测试类电力电子设备，采用 AC‑DC‑AC 双级双向 PFC 变换拓扑，在完成负载模拟测试的同时，把被测设备输出的交流电能做变换处理，回馈至厂区内部配电网络供车间其他设备消耗。整机满载回馈效率≥90%，并非 100% 能量回收，设备风机、主控板会产生固有功耗。
重要说明：本设备回馈电能仅供厂区内部就近消耗，不支持向公共电网售电，不具备并网发电设备的资质与功能，不能等同于光伏并网逆变器。一、完整能量流向
被测交流设备输出电能 → 回馈式交流负载输入端（负载模拟单元） → AC‑DC PWM 整流单元 → 直流稳压母线 → DC‑AC 并网逆变单元 → LC 滤波电路 → 厂区厂内配电电网。
回馈回电网的电能优先供给车间其余设备使用；只有车间瞬时用电小于回馈功率时，剩余电能才会反向送向上一级厂变，不会对外输送至市政公用电网。
二、分阶段真实工作原理
第一阶段：负载模拟，吸收被测设备输出电能
被测逆变器、PCS、UPS 接入负载输入侧。高速 DSP 控制器实时采集电压、电流信号，控制前端 IGBT 功率器件，模拟恒电流、恒功率、恒阻，以及阻性、感性、容性、三相不平衡等各类负载工况，主动吸收被测设备输出的交流电，从被测设备视角看，等同于一台真实用电负载。
该环节决定设备的测试能力，可完成负载突加突卸、分相独立带载，满足电源国标检测试验。
第二阶段：AC‑DC 有源 PWM 整流，构建稳定直流母线
被吸收的交流电能送入 PFC 有源整流单元，通过全控 IGBT 器件做 PWM 整流，把波动的交流电转换为稳定直流电压，存储在直流母线电容上。
此环节核心作用：隔离被测设备侧波形扰动，无论被测设备输出波形畸变、电压波动多大，都输出平稳直流，为后级逆变提供稳定能源基础，同时抑制输入端谐波干扰。
第三阶段：DC‑AC 锁相同步逆变（回馈的核心环节）
逆变单元读取电网实时电压、相位、频率信号，依靠锁相环 PLL 做严格同步，输出和电网同频、同相位、同幅值的正弦交流电。
如果相位、频率没有精准对齐，直接并网会产生破坏性环流，损坏设备与厂内配电系统，锁相同步是回馈负载的关键技术难点，设备会做预同步判断，条件不满足时禁止回馈输出。第四阶段：LC 滤波净化，电能馈入厂内电网
逆变输出的开关波形，经过 LC 滤波回路滤除开关谐波。吉事励 AFEL1000 在额定工况下，回馈侧功率因数＞0.99，回馈电流谐波 THD＜3%，符合厂区配电电能质量要求，避免干扰实验室精密仪器正常工作。
三、硬件架构特点：双级电气隔离拓扑
AFEl1000 系列采用前后级电气隔离的双级变换架构，前端负责负载模拟吸收能量，后端负责并网回馈，两级互相解耦。
即便被测设备输出严重畸变、三相极度不平衡，后端回馈依旧输出干净的并网正弦波；三相机型 A/B/C 三相回路相互独立，做三相不平衡测试工况下，依然可以稳定回馈，规避内部环流风险。
四、回馈式交流负载和传统耗能阻性负载对比
1、传统阻性交流负载（ACL‑R）：被测设备电能全部转化为电阻热能，由风机直接排到空气中，能量完全损耗；车间温度上升，空调能耗大。优势：拓扑简单，响应速度快，耐恶劣工况，采购成本低。
2、回馈式交流负载（AFEl1000）：大部分电能变换后回送厂区电网循环利用；设备发热大幅降低，减少空调负荷。设备采购成本更高，适合长时间、大功率连续老化测试场景，在持续满载工况下，可在数年周期内收回设备增量投入成本。
五、需要厘清：回馈交流负载≠并网逆变器
很多技术人员容易混淆两类设备，二者硬件拓扑相似，但设计目标、能量流向完全相反。
- 回馈式交流负载：先吸收电能，再回馈电能。核心使命：模拟负载，完成电源产品测试，属于测试工装。
- 光伏并网逆变器：接收直流电能，向外输出交流电。核心使命：发电，将光伏直流电送入电网，不具备负载模拟功能。
六、主要适用应用场景
1、光伏逆变器、储能 PCS 设备的出厂老化、防孤岛功能试验；
2、车载 OBC 车载充电机、交流充电桩性能测试；
3、UPS、EPS、变频电源、发电机组型式检验；
4、第三方检测机构长时间可靠性试验；
5、新能源自动化产线 7×24 小时连续老化测试。
七、选型客观注意事项
1、回馈效率为额定满载条件下指标，轻载工况回馈效率会明显下降；小功率间歇性测试场景，选用回馈负载的节能收益有限。
2、设备具备完善的孤岛保护、过压、过流、缺相保护；一旦电网断电、电压异常，设备会立刻停止回馈输出，防止孤岛带来安全风险。
3、不是所有项目都适合回馈负载：样机短期测试、现场户外验收、预算有限项目，优先选择 ACL‑R 耗能阻性交流负载，设备结构简单，可靠性更高。
FAQ
Q：回馈的电能能不能卖给电力公司，产生电费收益？
A：设备仅用于厂区内部能量循环，没有并网售电计量、合规资质，不能向市政电网卖电，节能收益来自工厂自身电费的降低。
Q：电网条件很差，电压波动大，设备还可以回馈吗？
A：电网电压、频率超出设备允许范围时，锁相同步失效，设备会自动关闭回馈功能，设备不会损坏，但此时能量不再回收。
