岛津8040真空报错旋转阀微漏与涡旋分子泵排气端油雾返流机制(岛津液质真空度的正常范围)

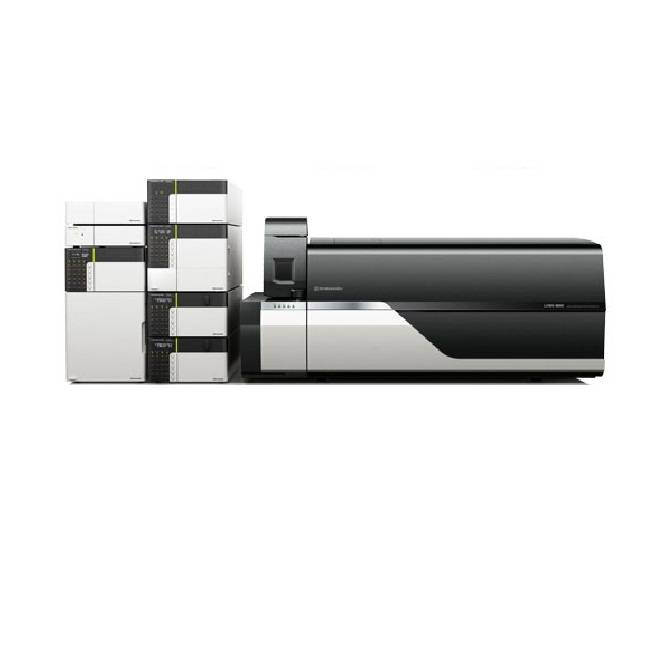

在液相色谱-三重四极杆质谱（LC-MS/MS）的底层硬件架构中，真空系统是所有离子传输与质量分析的物理基石。岛津 LCMS-8040 采用由前级机械泵（通常为旋片泵）与主高真空涡旋分子泵（TMP, Turbomolecular Pump）组成的差分抽气系统。

当系统频繁弹出 Vacuum System Error、启动时无法达到 Ready 状态，或高真空电离计（IG）读数异常时，排障绝不能仅停留在“重启抽真空”的表层操作。在 8040 独特的硬件架构中，DL 管后端的旋转隔离阀微漏与TMP 排气端的油雾物理返流，是导致真空崩溃与核心光学透镜重度污染的两大隐性元凶。

一、 旋转阀（Isolation Valve）微漏：便捷设计带来的机械损耗

岛津 8040 拥有一个极具工程特色的设计：在不关闭主真空泵、不泄压主真空腔的前提下，通过关闭一个内置的旋转隔离阀（Valve），操作员可以直接在前端拔插并更换脱溶剂管（DL）。这一设计极大地提升了仪器的在线运转率，但也引入了一个致命的机械应力集中点。

1. 微漏的物理发生机制

旋转阀的绝对密封依赖于内部的耐高温氟橡胶 O 型圈（O-ring）。

• 热力学老化： 该 O 型圈长期处于加热块（Heat Block）和 DL 管传导的 200℃ - 300℃ 高温烘烤下，高分子材料会加速交联失去弹性，发生“冷流压扁”。
• 机械切削与颗粒附着： 在每次开关阀门以及拔插 DL 管的过程中，如果不慎带入微小的灰尘、碳化的基质颗粒，或者强行干摩擦，会在 O 型圈表面或不锈钢阀座上产生微观划痕。 这些微米级的缝隙，在内外将近一个大气压（$10^5\text{ Pa}$）的压差下，会形成持续的漏气通道。

2. 真空读数的反向解耦诊断

发生微漏时，不能盲目拆解整个真空腔，必须通过软件的真空计读数进行精准锁定：

• 皮拉尼真空计（PG, 前级/接口真空）异常： 如果在更换 DL 管并打开旋转阀后，PG 读数长时间在高位徘徊（例如停留在数百 Pa，无法降至几十 Pa 的健康基准），且抽气曲线出现平顶拖尾。
• 离子计（IG, 高真空）波动： 高真空腔的 IG 读数出现高频脉动，无法稳定在 $10^{-3}\text{ Pa}$ 或更优的量级。
• 确诊排障： 此时必须降温停机，拆下前法兰盘，取出旋转阀组件。在显微镜下检查 O 型圈，如已变形或表面粗糙必须更换。工程规范禁忌： 涂抹真空脂时必须极度克制（仅需让表面泛起微光即可），过量的真空脂在高真空下会持续释气（Outgassing），反而造成质谱极高的化学底噪。

二、 涡旋分子泵（TMP）排气端油雾返流：毁灭性的底层污染

涡旋分子泵内部是由多级动静叶片组成的精密转子，转速高达 60,000 至 90,000 RPM。分子泵本身无法在大气压下启动和排气，它的排气口（Foreline）必须连接一台前级机械泵（提供约 $10^{-1}\text{ Pa}$ 的预真空）。

当 8040 的真空系统发生非正常宕机时，油雾返流（Oil Backstreaming）是最具毁灭性的物理灾难，它会直接让 Qarray 离子导向器和四极杆全部报废。

1. 油雾返流的物理动力学

前级机械泵依靠高速旋转的旋片和真空泵油来密封和排气。

在正常运行时，气流从 TMP 吹向机械泵，形成一道天然的气体动力学屏障，阻止泵油蒸汽分子反向扩散。然而，一旦发生以下情况，压差梯度会瞬间逆转：

• 意外断电与防返油阀失效： 突然停电时，如果前级泵内置的防返油阀（Anti-suckback Valve）卡死未能瞬间封闭，TMP 内部仍然处于极高真空状态，而机械泵内气压上升。此时，TMP 像一个巨大的“吸尘器”，将机械泵内的油蒸汽混合物以超音速倒吸入 TMP 腔体内部。
• 机械泵油严重劣化（蒸汽压过高）： 长期未更换的机械泵油由于吸入了大量有机溶剂，其本征饱和蒸汽压会剧烈升高。即使在正常运行时，过高的油蒸汽分压也会克服分子泵排气端的压缩比，通过布朗运动向高真空端发生微观扩散。

2. 灾难性的硬件后果

• TMP 动平衡破坏： 返流的油雾分子附着在高速旋转的分子泵叶片上，一旦质量分布不均，极其微小的动平衡失调会在极高转速下引发灾难性的“扫膛”（叶片相互撞击粉碎），直接导致十余万元的 TMP 报废。
• 四极杆电场畸变： 油雾一旦越过 TMP 侵入主分析腔，会在 Qarray 透镜和预四极杆（Pre-rod）表面镀上一层绝缘的碳氢化合物膜。这将直接改变射频（RF）电场的三维几何分布，导致质谱灵敏度彻底归零，且无论如何清洗离子源都无法恢复。

三、 真空系统底层排障与防范 SOP

为了避免微漏与油雾返流，8040 的操作与维保必须严格遵守物理边界条件：

1. 规范的泄压与停机时序（Venting）： 绝对禁止通过直接拔电源的方式关闭质谱。必须通过 Analyst 软件执行标准的停机程序。系统会先切断 TMP 驱动，待转速降至安全阈值后，自动打开泄放阀（Vent Valve），充入干燥的洁净氮气，主动破坏 TMP 内部的真空，从而从根源上消除倒吸压差。
2. 气镇阀（Gas Ballast）的周期性干预： 针对 8040 大量处理含水流动相的特点，每周应打开前级机械泵的气镇阀 15-30 分钟。利用掺入的微量空气强行将混入泵油中的水蒸气和易挥发性有机溶剂（如乙腈）吹扫出去，恢复泵油的极限低蒸汽压特性。
3. 定期监听与换油物理界限： 不要依赖仪器的保养倒计时。当前级泵油的颜色从透明清澈变为“琥珀色”或发生乳化浑浊，或者在质谱启动初期能听到机械泵发出异常沉闷的“咕噜”声（气锁或润滑失效前兆）时，必须立即停机执行换油程序，切断油雾返流的底层物质来源。

在岛津 LCMS-8040 的底层架构中，真空系统并非一个静止的负压容器，而是涉及高速流体力学、橡胶热力学与微观分子扩散的动态博弈场。一线工程师唯有深入理解旋转阀的机械密封边界与 TMP 前后级泵压差失衡的物理机制，才能在真空报错的早期精准排障，守住质谱核心光学部件的生命红线。
