KYOWA 共和 KFGS **C1 单轴箔式应变片(共和具) ypxx.netKYOWA 共和 KFGS C1 单轴箔式应变片 C1 = 标准单向单轴应变片，用于单向拉伸 / 压缩、弯曲应变测试；聚酰亚胺基底通用型，替代老款 KFG 系列。

一、完整型号命名规则

范例：KFGS-2NE-120-C1-11 L1M3R KFGS-栅长【版型后缀】-阻值-C1-补偿码 【引线】

  • KFGS：通用箔式应变片系列
  • 数字：敏感栅长度（mm）
  • 版型后缀（区分基底宽窄）
  • 无后缀：标准通用型
  • N：窄基底型
  • NE：隅部超窄边型（边角专用，你前期关注型号）
  • 阻值：120Ω（最常用）/350Ω/500Ω/1000Ω
  • C1：单轴单向（核心标识）
⚠️区分：C15/C16 = 斜栅单轴（剪切 / 扭矩）≠普通单向 C1
  • 温度自补偿代码（匹配被测材料）
  • 11：碳钢 / 普通结构钢
  • 16：不锈钢
  • 23：铝合金
  • 27：镁合金
  • 引线选配（裸片无引线，需手工焊接）
  • L1M3R：1 米三线制红引线（静态测试主流）
  • L3M3R：3 米三线制

二、三大版型尺寸一览（120Ω C1）

① KFGS-XNE（隅部窄边 NE｜边角 / 缺口专用）

表格

② KFGS-XN（窄基底 N｜狭长窄平面）

KFGS-1N / 2N / 4N -120-C1

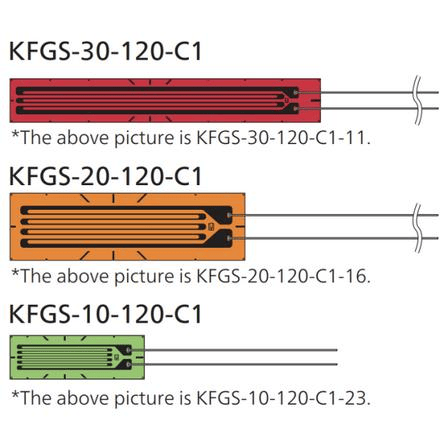

③ KFGS-X（标准通用，无后缀｜大面积平整表面）

栅长可选：02、03、1、2、3、5、6、10、20、30 mm

三、通用技术参数（全系 KFGS-C1 通用）

  • 敏感材料：Cu-Ni 康铜合金箔
  • 基底：聚酰亚胺 PI，厚度 14μm
  • 灵敏系数 GF：2.1 ±1%
  • 自补偿温度区间：10～100℃
  • 极限应变量：5.0 %
  • 疲劳寿命：1.2×10⁷ 次（±1500με）
  • 标准包装：10 片 / 包

配套粘接胶水

  • PC-600：-196～150℃，高低温通用（首选）
  • EP-340：-55～150℃，中高温工况
  • CC-33A：-196～120℃，低温试验

四、选型快速判定

✅ 测点在圆角、倒角、零件边缘、应力集中尖角 → KFGS-XNE-C1 ✅ 狭长窄平面、安装宽度受限、不在边缘尖角 → KFGS-XN-C1 ✅ 平整开阔平面、常规构件单向应力测试 → 标准 KFGS-X-C1

五、常用标准订货型号（可直接发给代理商）

1）碳钢、边角狭小测点（你之前关注） KFGS-2NE-120-C1-11 带 1 米三线引线：KFGS-2NE-120-C1-11 L1M3R

2）碳钢常规平面通用 KFGS-2-120-C1-11 L1M3R

3）不锈钢边角测点 KFGS-2NE-120-C1-16

4）铝合金边角测点
