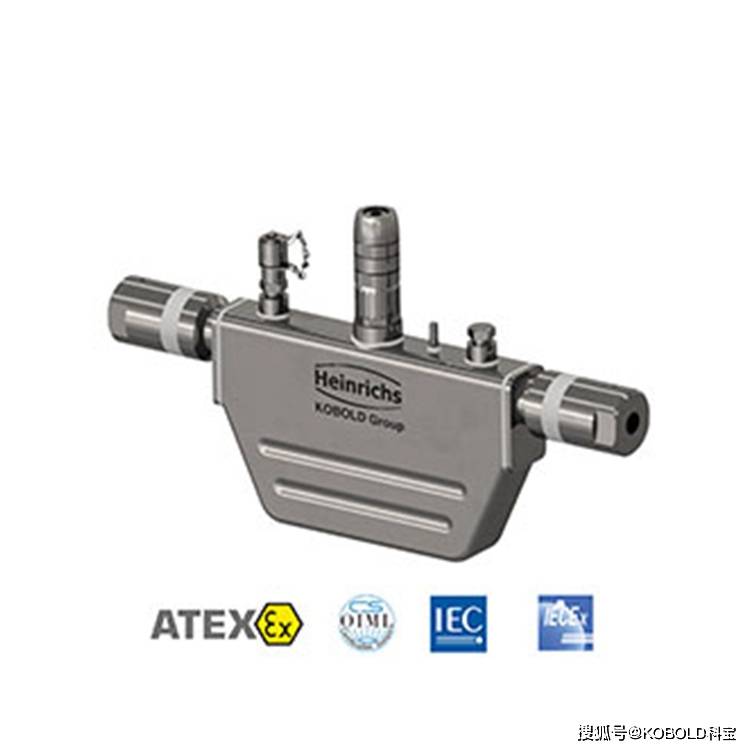

科氏流量计的“传感器（Sensor）”和“变送器（Transmitter）”在分体式安装时是两套独立腔体，接线分传感器↔变送器和变送器↔DCS/PLC两段；设置则围绕介质参数、量程、零点三件事展开。
一、先分清两段接线
1. 传感器 ↔ 变送器（分体式专用电缆）
分体安装时，厂家会配一根带编号的屏蔽电缆。
传感器接线盒里通常有两组线圈 + 一只 RTD：
Drive（驱动线圈） D+/D−
Left/Right Pickoff（左右检测线圈） LC+/LC−、RC+/RC−
Temperature RTD DT1/DT2/DT3
接法：严格按出厂线色或端子号一一对应，两端（传感器盒、变送器传感端）插紧并拧防水盖。屏蔽层只允许单端接地（通常接变送器侧接地螺钉），严禁两端都接大地，否则引入地环流。
一体式表头：这段内部已经接好，你只看变送器对外端子。
2. 变送器 ↔ 供电 / DCS（对外端子）
电源：变送器本身吃 18–100VDC 或 85–265VAC（依型号），mA 输出回路不需要外接电源——通道 A 是内部供电有源输出，回路里串 24V 电源+PLC 电流表反而烧表；只有选“无源/外供电”模式才外部供 24V。
4–20mA + HART：端子 1(+)/2(−) 出有源回路，PLC 侧为无源电流表（250–600Ω 回路电阻，最大 820Ω）。HART 叠加在这两根线上。
频率/脉冲：通道 B 端子 3/4，默认内部供 24V，接 PLC 高速计数。
RS-485/Modbus：单独端子对，屏蔽单端接地。
继电器 DO：干接点，串到报警回路。
PE 保护地：变送器外壳接地螺钉 → 控制柜接地排，线径 ≥2.5mm²，阻抗 <1Ω。
一体式：端子 1/2 接 24VDC（1+ 2−）或 220VAC（1L 2N），26/27 出 4–20mA，24/25 出脉冲，屏蔽接腔体 PE 螺钉。
二、上电与菜单设置（以“液体质量流量”为例）
上电前检查
管道满管、阀门关死、无流动、无气泡，介质温度稳定。
变送器通电预热 20–30 min（科氏需热稳定）。
快速设置向导（Quick Setup）
本地面板按 E 键进菜单。
介质类型：Liquid / Gas / Slurry（你前面问的食用油=液体油品，药液=液体，LPG=气体/两态要选气体标定版）
测量变量与单位：Mass flow → kg/h 或 t/h；顺带选密度 g/cm³、温度 ℃
4–20mA 赋值：Channel A = Mass Flow；LRV=0，URV=常用量程上限（如 5000 kg/h，别直接填传感器标称最大，按工艺常用流量 70% 附近定 URV）
小信号切除：0.1–0.5% URV，防零漂跳数
阻尼：液体 0.5–1s，气体/脉动泵 1–3s
流量方向：单向就正向，有回流开双向
脉冲当量：1 pulse = 1 kg 或 1 L（配 PLC 累计）
故障动作：mA 故障走 3.8mA 或 21mA（downscale/upscale 按安全逻辑选）
零点校准（最关键，必须做）
菜单路径（Micro Motion）：Offline Main → Zero Adjust。
条件：满管 + 绝对静止 + 温度压力稳 + 无振。关下游阀→关上游阀→开平衡阀让介质静止，停 3–5 min。
启动零点校准，等 30–120s 显示 Zero OK。
换介质、温度漂移 >10℃、长期停机、拆装法兰后，必须重做零点。
带流动标定会永久偏零，严禁边走料边调零。
密度/浓度（食用油掺假、药液配比用）
固定介质：直接输参考密度；组分会变就开温度补偿 + 密度自动测量。
药液若算质量百分比，进 Concentration 菜单输温度-密度对照或 Brix 曲线，输出浓度 %。
三、调完必查的三件事
零点漂不漂：静止时质量流量应 ±0.1%FS 内，否则排气/加固支架/重做零点。
4–20mA 对不对：用万用表串回路读 mA，对比面板显示流量线性（如 50% 量程≈12mA）。
HART 能通不：手操器挂回路读 PV 值，通不了查极性、回路电阻、终端电阻。
四、你这类工况的注意点
食用油：高粘，选完量程别忘开“高粘模式/粘度补偿”（部分表要），零点前务必让热油循环一遍再静止冷却到工况温度。
药液：CIP/SIP 后温度变了，等回到工作温度再做零点；卫生型表别用敲击方式排气。
LPG：选气体模式 + 保背压，零点只能在液相静止时做，气液混进管调零无效。
