一、完整型号命名格式
KFGS-栅长-阻值-D17-补偿码 [T-F7] 范例：KFGS-2-120-D17-11 T-F7
- KFGS：通用聚酰亚胺箔式应变片系列
- 数字：敏感栅长度（mm）1/2/3/5/10
- 阻值：120Ω（盲孔残余应力行业标准） / 350Ω
- D17：三轴重叠堆叠布局（三层绝缘隔离，三栅中心点完全重合）
- 温度自补偿代码（匹配工件材质）
- 11：普通碳钢、结构钢
- 16：不锈钢
- 23：铝合金
- 27：镁合金
- T-F7 选配：一体式重叠快插端子（重叠式终端）带 T-F7：贴片完成直接插接电缆 T-C26（2 米专用连接线），省去手工焊接
- 不带 T-F7：裸片应变片，必须人工焊引线
二、标准尺寸参数（120Ω D17）
表格
三、基础电气 / 力学规格（全系 KFGS 通用）
- 敏感材料：Cu-Ni 康铜合金箔
- 基底：聚酰亚胺 PI，厚度 14μm，可轻度曲面粘贴
- 灵敏系数 GF ≈ 2.1 ±1%
- 温度自补偿区间：10～100℃
- 极限应变量：5.0 %
- 疲劳寿命：1.2×10⁷次（±1500με）
- 标准包装：10 片 / 包

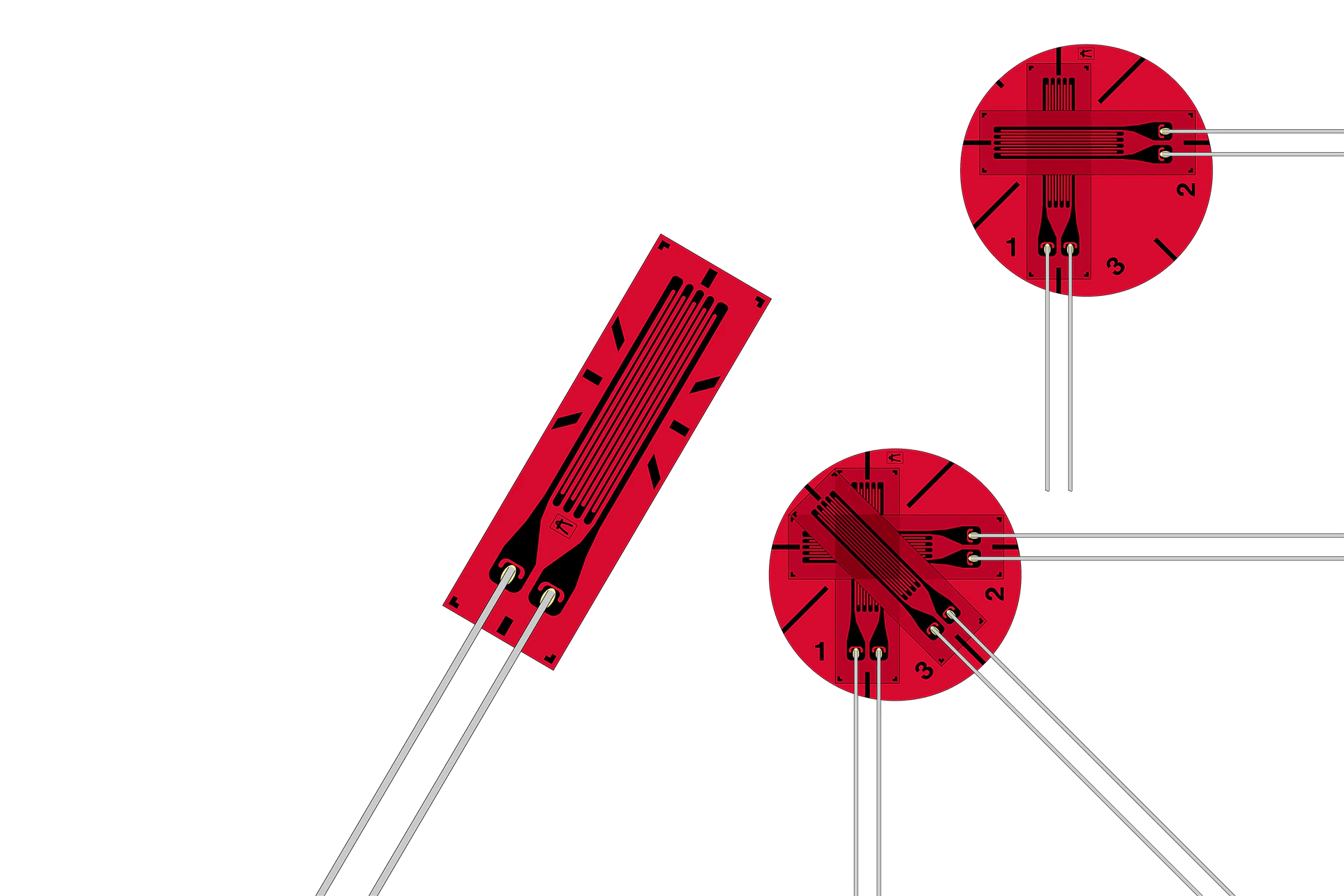

四、关键区分：D17（重叠望远镜） vs D28（平面分散三轴）
✅ KFGS-D17【你需要的款｜残余应力首选】
- 三栅中心重合、上下堆叠重叠结构（望远镜型由来）
- 圆形基底，占用面积小
- 盲孔钻孔中心可以精准对准三栅公共中心点，最大限度降低残余应力测量误差
- 适合：焊缝、圆角、轴类曲面、狭小测点、盲孔法残余应力
❌ KFGS-D28（平面扇形三轴应变花）
- 三组敏感栅平铺在同一平面、中心点相互错开
- 不推荐盲孔残余应力，多用于大面积平整构件常规主应力测试
五、残余应力工程推荐订货型号（可直接发给代理商询价）
1）碳钢构件（最常用盲孔方案） KFGS-2-120-D17-11 T-F7 配套线缆：T-C26
2）不锈钢工件 KFGS-2-120-D17-16 T-F7
3）铝合金工件 KFGS-2-120-D17-23 T-F7
选型要点：盲孔钻头常用 φ1.5～2mm 栅长优先选 2mm（KFGS-2）；空间极度受限选 1mm 栅长 KFGS-1。六、推荐粘接胶水
- PC-600：-196～150℃，高低温通用，残余应力贴片首选
- EP-340：-55～150℃，中高温工况
- CC-33A：-196～120℃，低温试验
七、典型应用
- 盲孔钻孔释放法残余应力测量（核心用途）
- 焊接接头、焊缝区域残余应力检测
- 轴、管道等圆柱曲面三向应力解析
- 主应力方向未知构件的平面应力测试
- 有限元仿真试验对标
