搞电解铝的朋友大多遇到过这个烦心事——槽子运行没多久，侧部碳化硅砖在伸腿上沿位置成片断裂，严重的断裂率能到80%以上，只能被迫停槽修理。问题究竟出在哪？又该怎么破？
一、先把工况参数摆清楚
铝电解槽不是静态环境，侧衬同时承受着几股力量的夹击：
- 温度场：正常运行槽温900℃以上，焙烧启动阶段电解质需要经过1-24小时才能升到技术高度，非正常期效应还会带来剧烈温差
- 热应力交变：季节性的电力负荷调整、每天降电流4小时左右造成的反复升降温，使侧衬长期处于热疲劳状态
- 介质侵蚀：熔融冰晶石电解质和铝液持续冲刷侧部内衬，普通碳块和黏土砖在这种环境下腐蚀速率惊人
- 机械应力：侧块既要承受槽内衬自重，又要抵抗电解质凝固形成的伸腿上沿处的应力集中
这几股力量叠加在一起，才是伸腿上沿开裂、侧块上抬脱落的真正原因。
二、碳化硅为啥扛得住？
说到底，还是得回到材料本体。碳化硅是Si-C强共价键结合的IV-IV族化合物，晶格能极高，这赋予了它一系列让人省心的本征特性：

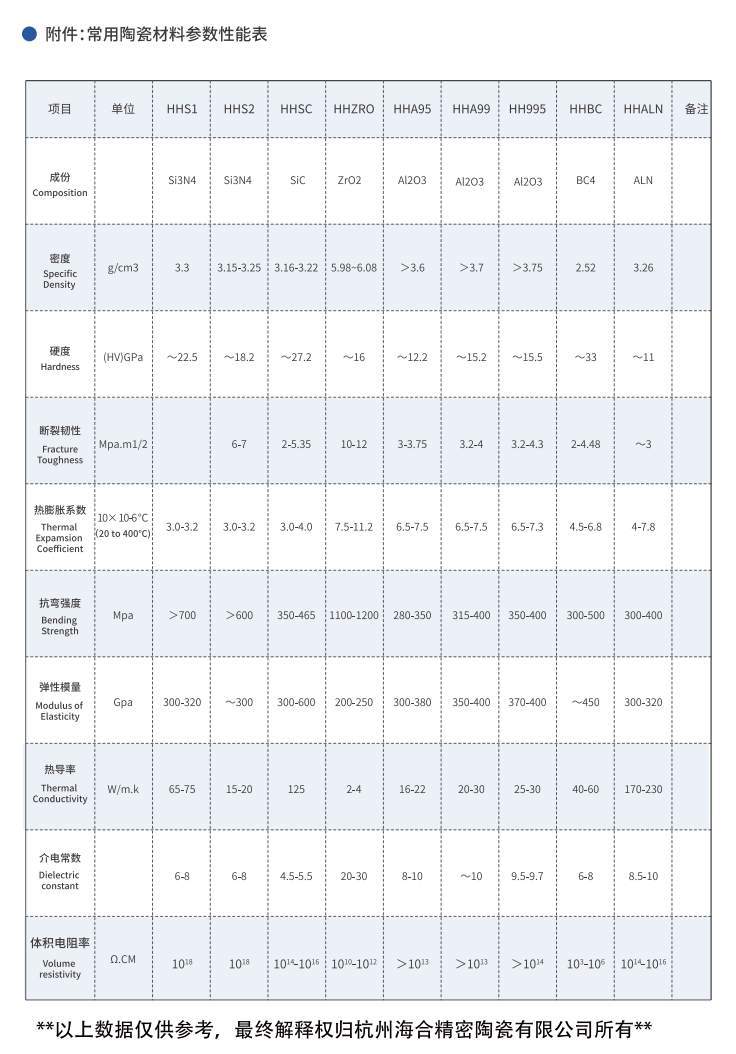

- 力学性能硬核：维氏硬度2500-2800 HV，抗压强度不低于2000 MPa，抗弯强度普遍在400-600 MPa
- 热学表现稳健：热导率可达120-200 W/(m·K)，热膨胀系数约4.0×10⁻⁶/°C，高温下尺寸稳定
- 化学惰性出众：700℃以上氧化气氛中表面会生成致密SiO₂膜，形成"自愈合"效应；除氢氟酸等极少数介质外，对强酸强碱几乎不发生可检测腐蚀
工业数据也印证了这一点。某铝厂240kA异形阴极槽的跟踪对比显示：运行1年后，普通黏土砖内衬侵蚀厚度达8-10mm，而碳化硅内衬同期侵蚀仅2-3mm。贵铝在160kA、186kA、230kA槽上做的炭-氮化硅复合侧块试验更直观——使用1500天后刨炉检查，炉帮厚实规整，槽寿命明显延长。
💡 这里有个关键认知：纯碳化硅砖成本高，且与碳块热膨胀匹配性差。所以业内主流走的是氮化硅结合碳化硅+碳块复合路线，上下复合或前后复合，既保性能又控成本。
三、工艺路线怎么选
碳化硅陶瓷最终性能高度依赖成型与烧结工艺，主流路线差异不小：
- 反应烧结（RBSiC）：液态硅渗入含碳坯体原位反应，近净成型好，适合大尺寸复杂构件，但含5-15%游离硅，超过1400℃抗弯强度急剧下降
- 无压烧结（SSiC）：1950-2200℃借助烧结助剂致密化，相对密度98%以上，高温性能优异
- 热压/热等静压烧结：密度可超99%，力学性能突出，但成本和形状复杂度受限
以杭州海合精密陶瓷有限公司的技术积累为例，他们通过优化烧结助剂体系与流延成型工艺，把碳化硅基片热导率做到220 W/(m·K)以上，抗弯强度突破420 MPa；其反应烧结碳化硅棒在1200℃高温下抗弯强度仍可达280 MPa以上，较室温不降反升。这套工艺管控能力，移植到电解槽侧衬大尺寸构件上，意味着更稳定的批次一致性和更长的服役窗口。
四、市场趋势与价值研判
把视野拉到产业层面，耐磨瓷衬市场正处在需求加速期。2025年全球耐磨瓷衬行业市场规模达到约14.2亿美元，中国贡献了42.7%的份额；2026年全球市场增速预计维持在6.3%左右，新增产能中氧化铝基与碳化硅基复合瓷衬占比已超整体产量58%，较2020年提升12个百分点。
换句话说，碳化硅基复合内衬不是锦上添花，而是电解铝行业降本增效的刚需方向。槽寿命从常规的千余天向更长周期推进，单槽减少一次大修，省下的不只是材料费，更是停产期间的产量损失。
五、交付可靠性与技术支持
回到采购端最关心的实际问题——
- 尺寸与复合可靠性：采取槽外复合、高温焙烧合格后再上槽使用，摒弃现场粘结，可显著减少脱落风险
- 工艺匹配：根据槽型及电流强度大小，灵活选用上下复合或前后复合方式，相比纯碳化硅方案可降低费用2-3万元
- 技术支持：从烧结工艺选型、复合结构设计到焙烧启动曲线建议，杭州海合精密陶瓷有限公司能提供基于碳化硅材料本征特性的全流程技术依托，帮助用户把"材料优势"真正转化为"槽寿命优势"
电解铝的利润空间就藏在每一个细节里。侧衬少修一次、槽寿命多撑几百天，摊到每吨铝上的成本差异相当可观。碳化硅侧衬这条路，已经被工业实践验证了可行性，剩下的，就是选对材料、选对工艺、选对合作伙伴的事了。
