一、产品定位
NE = Narrow Edge（窄边缘 / 隅部专用） KFGS-NE 属于 KFGS 通用箔式应变片分支，专为零件边角、倒角、应力集中狭小区域设计；基底边缘留白极小，普通标准应变片放不下的转角、缺口、边缘测点可粘贴。仅提供 120Ω、C1 单轴 构型。
二、完整型号命名规则
- □：敏感栅长度：1 / 2 / 3 mm
- NE：窄边缘隅部专用构型
- 120：标称电阻 120 Ω
- C1：单轴应变片
- △：温度自补偿代码（匹配被测材料）
- 11 → 11×10⁻⁶/℃：普通碳钢、铁材（最常用）
- 16 → 16×10⁻⁶/℃：不锈钢
- 23 → 23×10⁻⁶/℃：铝合金
- 27 → 27×10⁻⁶/℃：镁合金

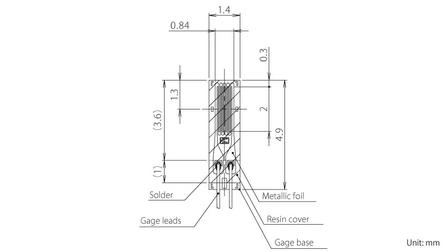

三、三款标准尺寸参数
表格
四、通用电气 & 力学规格
- 敏感元件：Cu-Ni 铜镍合金箔
- 基底：聚酰亚胺 PI，厚度约 14μm，柔性佳
- 灵敏系数 G.F.：≈2.1 ±1%
- 自补偿区间：10～100℃
- 极限应变量：≈5.0 %
- 疲劳寿命：1.2×10⁷次（±1500με）
- 包装：10 片 / 包
五、适配胶水与温度范围
- CC-33A：-196～120 ℃（低温试验）
- EP-340：-55～150 ℃（中高温构件）
- PC-600：-196～150 ℃（高低温通用）
六、典型应用场景
- 构件圆角、倒角、边角应力集中测试
- 螺栓根部、小孔周边、缺口局部应变测量
- 小型零部件、精密机械狭小安装空间
- 疲劳试验、结构应力普查、有限元对标
