三相不平衡电力检测完全指南
在电力系统的运行维护中，三相不平衡电力检测是保障供电质量、延长设备寿命的关键环节。无论是工业厂房、商业楼宇还是居民配电网，电压或电流的三相不均衡都会引发电能浪费、设备过热甚至烧毁风险。本文将系统解析三相不平衡的概念、危害、检测方法及治理路径，助您建立完整的专业认知，并推荐高效检测方案。
一、什么是三相不平衡？
1.1 三相不平衡的定义
三相不平衡是指三相电源或负载中，各相电压或电流的幅值不相等、相位差偏离120°的状态。根据IEEE与国标GB/T 15543-2008，其量化指标为电压不平衡度（%）=（最大负序电压/正序电压）×100%。
1.2 主要衡量指标
电流不平衡度：最大相电流与平均相电流的偏差百分比，常见阈值≤10%~15%。
电压不平衡度：电网公共连接点允许值通常≤2%（短时≤4%），精密设备要求≤1%。
负序分量：反映不平衡的真实严重程度，由专用仪器分析。
1.3 产生原因
负载分配不均：单相大功率设备集中接入某一相。
线路阻抗差异：电缆长度、截面积、老化程度不同。
非线性负载：变频器、UPS、整流器等产生谐波，加剧不平衡。
断相或接地故障：熔断器熔断、触头氧化导致缺相。
二、为什么要重视三相不平衡检测？
2.1 威胁设备安全
三相不平衡会在线路中产生负序电流，它作用于电机产生反向转矩，使绕组温度上升10~15℃，长期运行绝缘加速老化，严重时烧毁电动机。变压器内同样产生零序磁通，导致铁芯发热、效率下降。
2.2 增大线损与电费
不平衡度每增加10%，线路总损耗可能增加2%~8%。负序电流的趋肤效应进一步加大有效电阻，造成额外电费支出。在按最大需量计费的用户，不平衡还会抬高需量记录值。
2.3 影响电能质量与供电可靠性
电压畸变、中性点偏移会使精密仪器误动作，甚至造成保护装置异常跳闸。公共电网中，不平衡会通过变压器传导，影响同一母线其他用户的用电体验。
2.4 法规与标准要求
GB/T 15543规定电力系统公共连接点电压不平衡度正常允许2%，短时不超过4%。供电公司会定期监测，超标可面临整改通知或罚款。企业内部开展三相不平衡电力检测是合规的必要举措。
三、如何进行三相不平衡电力检测？
3.1 传统便携式仪器检测
真有效值钳形表：可同时测量三相电流，手动记录计算电流不平衡度，适合日常巡检。
手持式电能质量分析仪：能够直接显示电压和电流不平衡度、谐波含量、相量图，支持数据导出，是专业运维必配。
测试要点：应在高峰负荷时段、主馈线首端或重要设备进线处测量，连续记录至少24小时以获得代表性数据。
3.2 在线实时检测与智能系统
现代电力监控系统通过多功能电力仪表或智能传感器，将三相数据上传至云平台或本地 SCADA，实现：
24小时不间断电力三相不平衡监测
越限告警与趋势预警
诊断报告自动生成
例如，华夏卫安电气推出的电能质量在线监测终端，可同步采集并计算三相电压、电流不平衡度，配套软件能够定位不平衡源头，让检测从被动抽查转向主动防御。

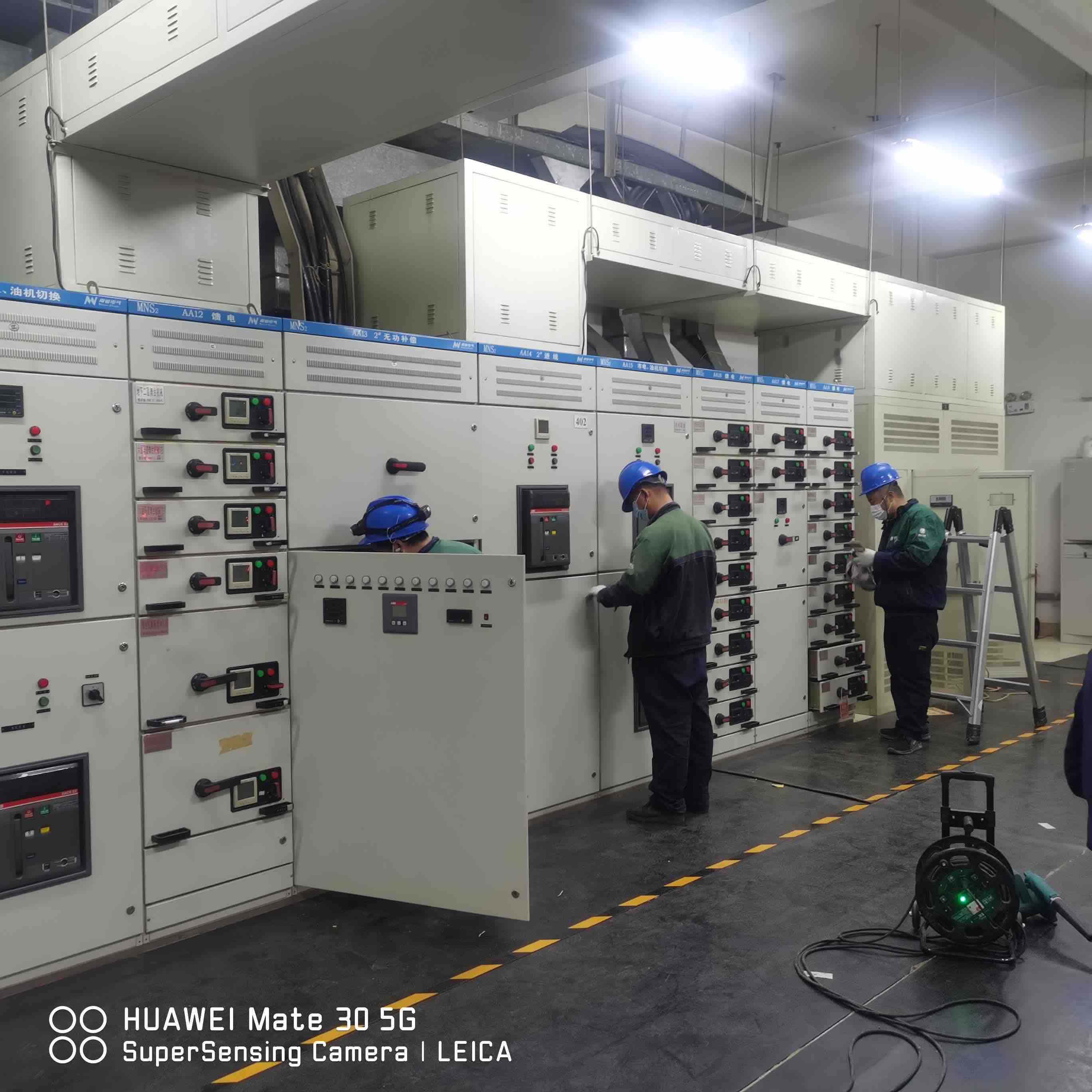

3.3 检测规范流程
选点：变压器二次侧总出线、各分配电柜进线、大容量负载处。
连线：电压测试夹钳接于相线，电流钳按正确方向套入相导线，严格区分相序。
设置：根据系统接地型式（TN-S/TN-C等）选择接线方式，设定不平衡度报警阈值。
记录：高峰、低谷负荷各取一段，记录Uunb、Iunb最大值、95%概率值。
分析：对比标准判断是否超标，结合负荷性质分析成因。
3.4 检测后的治理路径
根据检测结果，可采取多种解决方案：
负荷相序调整：将重载单相负荷重新分配至轻载相。
加装自动无功补偿与不平衡治理装置，如华夏卫安电气提供的有源电力滤波器（APF）和三相不平衡调节装置（SUC），实时补偿负序与零序电流，将不平衡度压制在3%以内。
增容改造：针对长期过载且严重不平衡的线路，更换更大截面电缆或增设专用变压器。
四、三相不平衡检测常见问题（FAQ）
Q1：三相电压不平衡允许范围是多少？
按国家标准，正常运行时电压不平衡度≤2%，短时≤4%；对于接有变频器等敏感设备场合，建议控制在1%以内。
Q2：如何计算三相不平衡度？
电压不平衡度 = （最大相电压 - 三相平均电压）/ 平均电压 × 100%，或通过序分量更精确计算：Uunb = (U2/U1)×100%。电流不平衡度同理。专用仪器可直接读取。
Q3：三相不平衡会导致跳闸吗？
有可能。不平衡引发的中性点偏移、过电流可能误触剩余电流保护器或过载保护；一些智能断路器内置不平衡保护功能，一旦超出设定值即脱扣。
Q4：现场只有钳形表，怎样快速判断是否严重不平衡？
测量三相电流，若最大电流与最小电流差值超过平均值的15%，或某相电流持续接近零（排除空载），则表明存在显著不平衡，需进一步分析。
Q5：装了补偿柜后还需要检测不平衡吗？
需要。普通电容补偿仅改善功率因数，对三相不平衡基本无治理作用，甚至会放大谐波。应定期检测，必要时升级为有源动态补偿装置。
五、结语
三相不平衡电力检测是预防性运维的基石，从传统的人工抽测到智能化在线监测，技术手段已日臻成熟。选择高精度检测设备、建立周期性检测制度、依据检测数据实施精准治理，才能从根本上消除隐患、实现节能降耗。若您所在企业正在寻求可靠的检测与治理方案，华夏卫安电气提供涵盖检测传感器、云平台分析、自动调节装置的一站式服务，可帮助快速定位并解决三相不平衡问题，让电力系统回归高效、安全的平衡状态。
