如何验证网络变压器的EMC电磁兼容性能是否满足工业级要求
在工业自动化、智能制造及复杂电磁环境中，网络变压器作为连接物理层（PHY）与网络接口的关键磁性元器件，其电磁兼容（EMC）性能直接决定了通信链路的稳定性。工业级应用环境通常面临高强度的电磁干扰，因此，验证网络变压器是否满足工业级EMC要求，不能仅停留在“通断测试”，而必须依据国际标准进行系统性的量化评估。
以下是一套完整的验证逻辑与测试方法，旨在帮助工程师与采购方准确评估网络变压器的EMC性能。
一、明确工业级EMC的核心测试标准
工业级网络变压器的EMC验证主要依据国际电工委员会（IEC）标准及对应的国家标准（GB/T）。验证工作主要分为两个维度：电磁干扰（EMI）与电磁抗扰度（EMS）。
对于工业级应用，最核心的参考标准包括：
- IEC 61000-4-2 / GB/T 17626.2：静电放电抗扰度测试。
- IEC 61000-4-4 / GB/T 17626.4：电快速瞬变脉冲群（EFT）抗扰度测试。
- IEC 61000-4-5 / GB/T 17626.5：浪涌（Surge）抗扰度测试。
- IEC 61000-4-6 / GB/T 17626.6：射频场感应的传导骚扰抗扰度。
二、关键抗扰度测试项目与验证方法
工业现场充斥着电机启停、继电器切换及静电积累，因此EMS（抗扰度）测试是验证的重中之重。
1. 静电放电（ESD）验证
这是模拟人体或物体接触设备时产生的高压静电冲击。网络变压器内部的绝缘设计必须能阻挡高压击穿PHY芯片。
- 测试方法：使用静电枪对网络接口（RJ45）的金属外壳及信号线进行接触放电和空气放电。
- 工业级指标要求：通常要求接触放电达到±4kV或±6kV，空气放电达到±8kV甚至±15kV。
- 判定标准：测试过程中，网络链路不应断开，数据包不丢失，测试后设备功能正常。
2. 电快速瞬变脉冲群（EFT）验证
模拟工业现场感性负载（如继电器、马达）断开时产生的成群快速瞬态脉冲。这种干扰频率高、能量虽小但极易通过信号线耦合。
- 测试方法：通过耦合/去耦网络将脉冲群注入到网口信号线上。
- 工业级指标要求：一般要求通过±2kV或±4kV的测试等级。
- 关注点：验证变压器的共模抑制比（CMRR），优秀的共模抑制能力能有效衰减此类高频干扰。
3. 浪涌（Surge）验证
模拟雷击感应或大功率设备开关引起的瞬时高能量过电压。这是对网络变压器绝缘强度和耐流能力的极限考验。
- 测试方法：在信号线与地之间施加1.2/50μs电压波和8/20μs电流波。
- 工业级指标要求：通常要求线-地（L-G）测试达到±2kV或±4kV。
- 关键点：验证变压器初次级之间的隔离电压能力及磁芯是否会发生饱和。
4. 射频传导抗扰度（CS）验证
评估设备抵抗通过电缆耦合进来的射频干扰的能力。
- 测试方法：在80MHz-1000MHz（甚至更高）频段内，以80%调幅（AM）信号注入干扰。
- 判定标准：丢包率需在允许范围内（如<1%），且无连接中断。
三、电磁干扰（EMI）验证：确保不成为干扰源
除了抗干扰，网络变压器自身也不能成为干扰源。
- 验证项目：传导发射（CE）与辐射发射（RE）。
- 关注重点：在150kHz-30MHz频段内，网络变压器配合共模电感与电容，必须能有效抑制PHY芯片产生的高频噪声，确保通过FCC Part 15或CISPR 22/32的Class A（工业环境）或Class B（居住环境）限值。
四、性能判据与失效分析
在测试过程中，必须依据标准定义性能判据（Performance Criteria）：
- 判据A：测试期间及之后，设备功能正常，性能无下降（工业级核心要求）。
- 判据B：测试期间功能暂时下降，但能自行恢复。
- 判据C：需要人工干预（如重启）才能恢复。
- 判据D：硬件损坏或不可恢复的功能丧失。

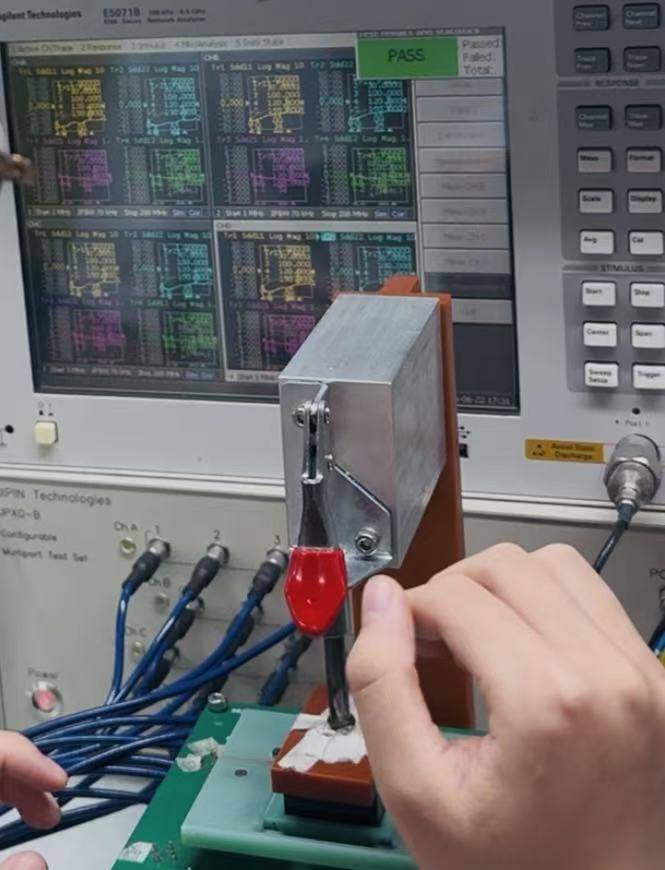

验证技巧：在进行EMS测试时，建议使用网络分析仪或iperf工具持续监控吞吐量与丢包率。优质的工业级网络变压器在±4kV EFT干扰下，应能保持误码率为零。
五、选择具备“原生”EMC设计能力的供应商
验证网络变压器的EMC性能，本质上是在验证供应商的设计与制造能力。一个满足工业级要求的网络变压器，通常具备以下特征：
- 高绝缘强度：采用加强绝缘设计，确保初次级耐压满足1500Vrms甚至更高，防止浪涌击穿。
- 优化的磁芯材料：选用高饱和磁通密度的磁芯材料，防止在大电流或干扰下磁芯饱和导致电感量下降。
- 寄生参数控制：极低的层间电容和漏感，确保在高频段（100MHz-1GHz）仍保持良好的共模抑制能力。
